Autocad经验 cad三维立体图形怎么标注?

1、一、CAD三维标注的方法。CAD三维标注是我们画轴测图时经常用到的，可是很多绘图员在绘制图纸时经常犯以下的错误，尺寸标注没有与我们绘制的图形保持一致，如图所示

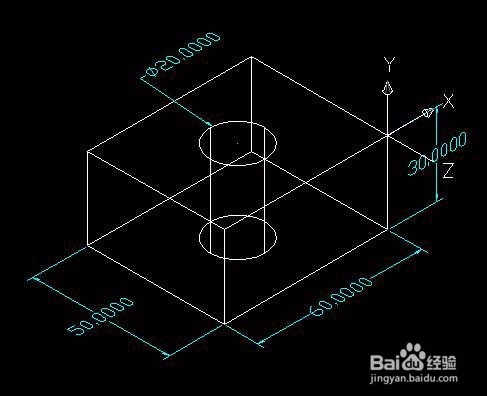

2、对的标注方法如图所示。

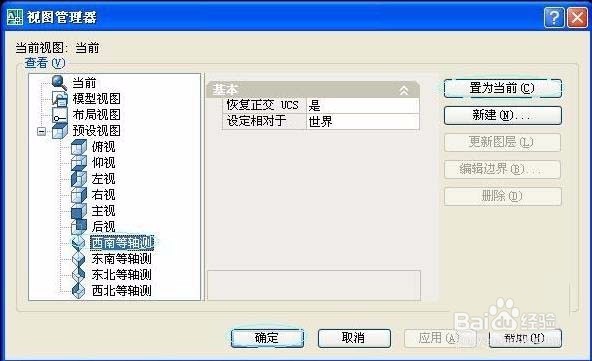

3、二、那么如何来标注三维的等轴测图呢？1、打开AutoCAD软件，进入到三维坐标界面。在命令行输入V命令按回车键，选择西南等轴测→置为当前→确定。如图所示，就进入到西南等轴侧坐标，可以输入道药苍嗓命令3DO进入三维坐标界面。

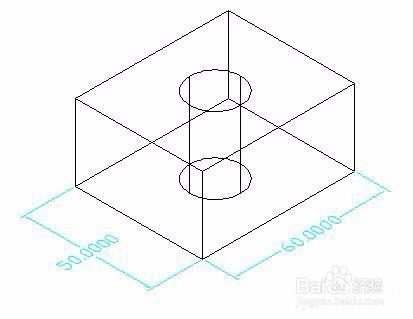

4、现在我们可以先标注长为60，宽为50的线，在命令行输入dal命令按空格，接着捕捉线段的两个端点就可以标注出尺寸，也可以参考天正插件，这个插件标注更省时更专业，如图所示

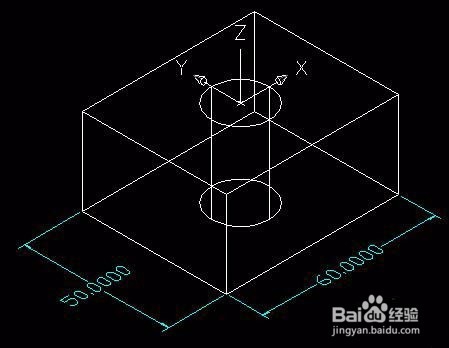

5、在命令行输入ucs命令按空格键→输入n按空格→在圆柱的上圆心点击左键，就可以把坐标原点定在上圆柱的圆心。如图所示

6、在命令行输入ddi命令按空格键，捕捉圆就标注出直径，如图所示

7、在命令行输入ucs命令按空格键→输入n按空格→把坐标原点定在右上角点。在命令行输入ucs命令按空格键→输入x按空格→指定绕x轴的旋转角度为90按空格键。注意：这时的糖蒯梏迹坐标轴已经发生变化，接着在命令行输入dal命令，捕捉线段的两个端点进行标注，如图所示

8、以上就是cad三维标注的方法，建议大家多研究天正类插件，省时生效的方法何乐不为呢，有不足之处希望大家交流，觉得帮到了您请为我投票。
