SolidWorks工程图中直槽口命令怎么使用

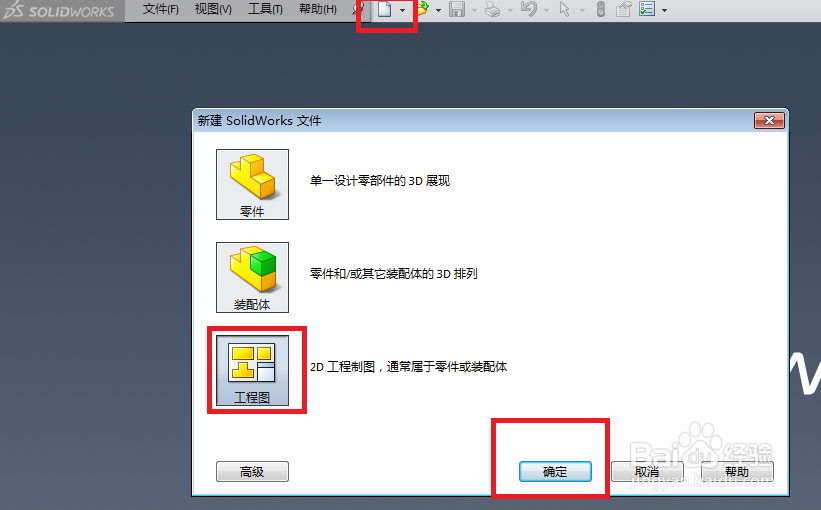

1、如下图所示，打开SolidWorks软竭惮蚕斗件，点击标题栏中的“新建”图标，弹出“新建SolidWorks文件”对话框，在对话框中选择“工程图”图标，再点击对话框下方的“确定”。

2、如下图所示，成功创建一个SolidWorks工程图，然而，软件自动弹出了一个“模型视图”对话框，在本篇经验中不需要它，所以直接叉掉。

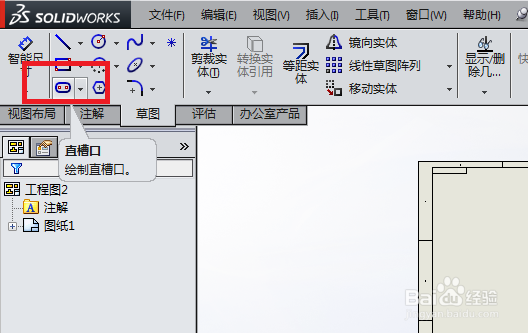

3、如下图所示，在草图工具栏中找到“直槽口”图标，点击它。

4、如下图所示，出现“槽口”对话框，槽口类型一栏默认的是第一种“直槽口”。

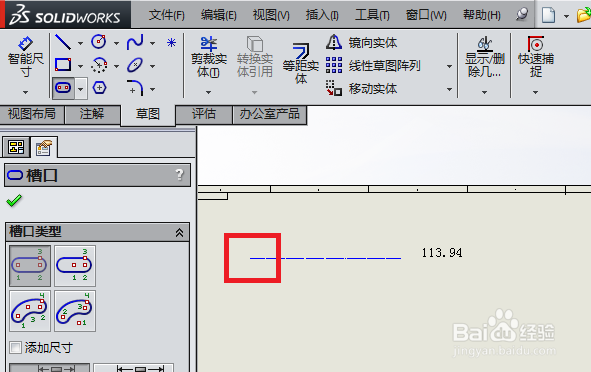

5、如下图所示，在工程图中随意点击一点。

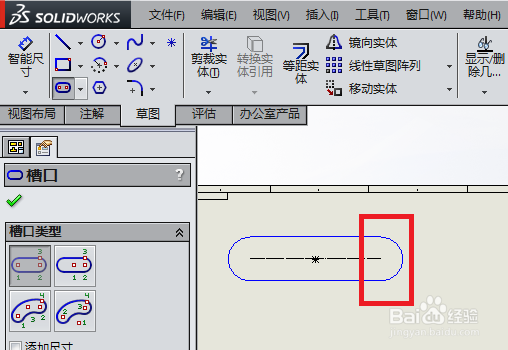

6、如下图所示，移动鼠标到一定位置，点击第二点，然后直槽口的样子就出现了，但是还不够。

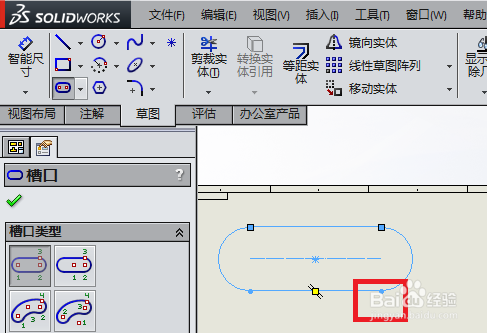

7、如下图所示，移动鼠标，槽口宽度随之变化，感觉差不多了就点击一下鼠标左键，至此，一个直槽口画完了。

8、如下图所示，因为直槽口完全是随手画的，所以具体尺寸完全不知，但是，我们可以在对话框中找到这个直槽口的具体数据并修改，看，我们将槽宽改成了50mm，槽长改成了200mm,然后点击对话框左上角的√。

9、如下图所示，一个宽50，长200的直槽口就画好了。
