UG10.0加工坐标系的创建方法

1、 加工坐标系，就是工件摆放在加工中心后，给工件定下的一个加工原点；刀具就是通过这个原点作为参考而进行数据的切削。没有加工坐标系，加工中心没法识别工件的所在。

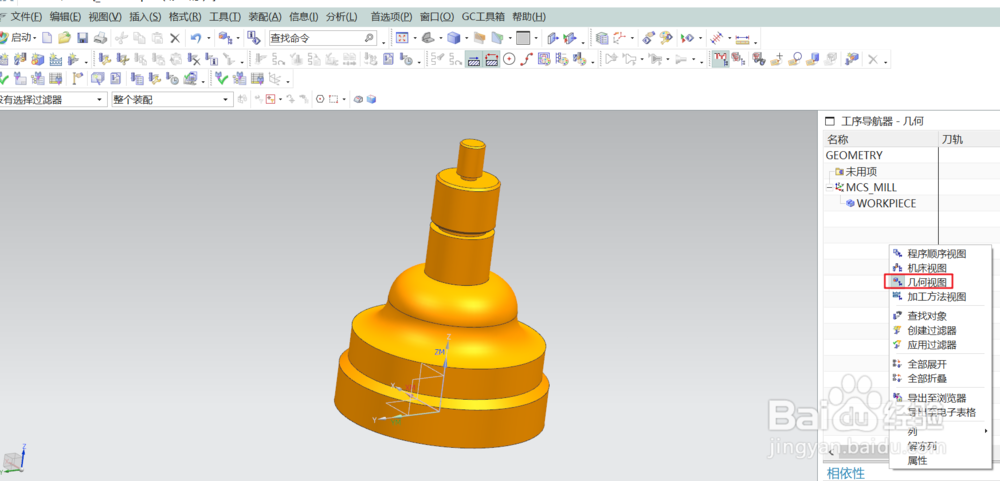

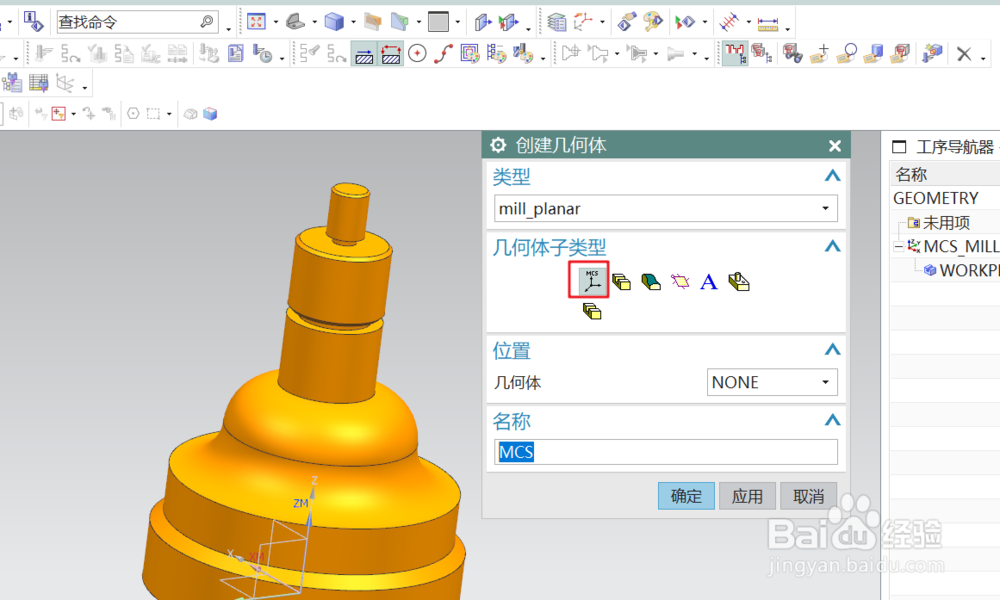

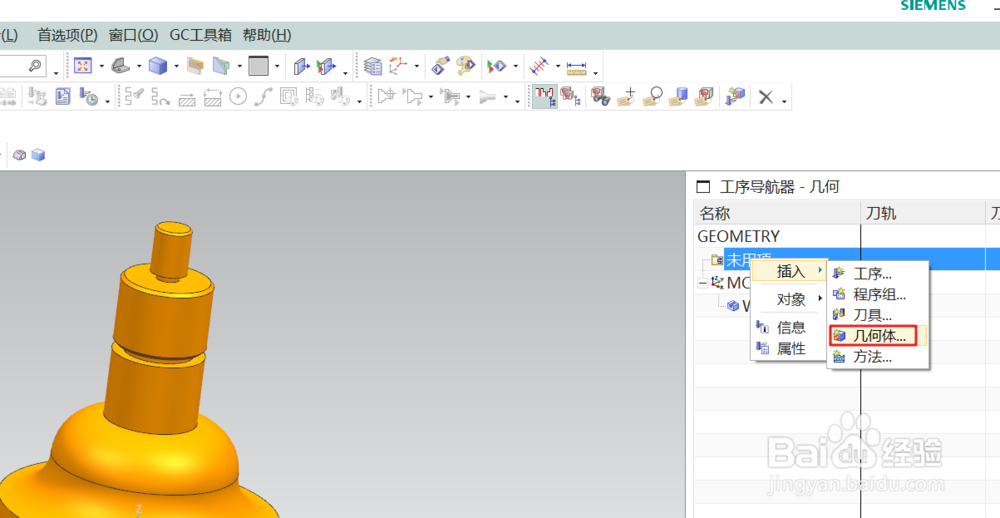

2、 创建加工坐标系的地方在工序导航器的几何视图中，软件默认创建了一个加工坐标，双击它就可以对这坐标进行修改 。如果想要新建一个加工坐标，可以在几何视图的未用项上点右妗哳崛搿键选插入几何体，在弹出的对话框中会有加工坐标系的创建选项。

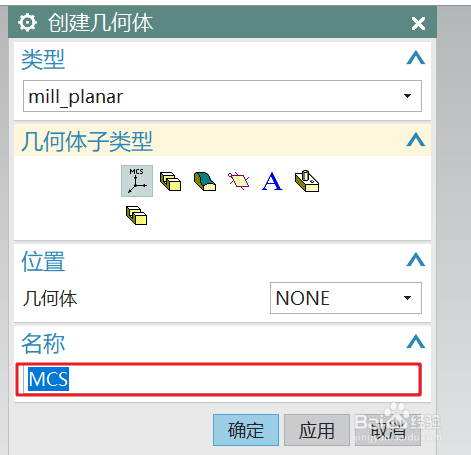

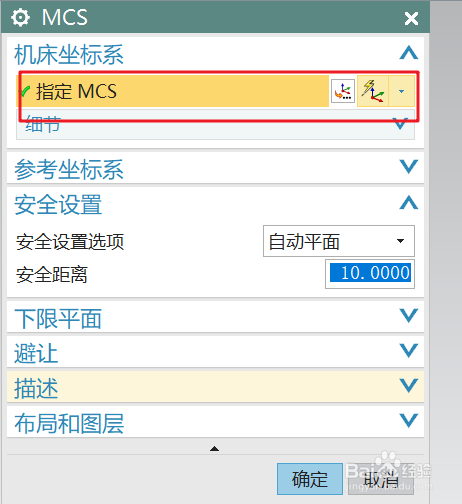

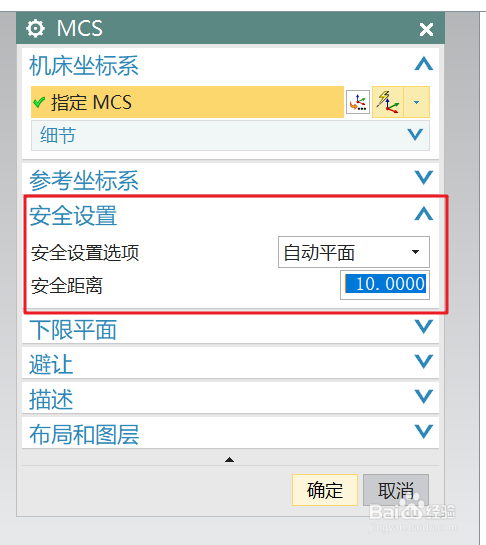

3、 更改好新坐标系的名称后，点确定，在弹出的对话框中，机床坐标系的创秃赈沙嚣建和安全设置是一定要进行设置的。坐标系的创建和建模模式中的坐标系创建方法是一样的，但有着实际的区别。下面来一一说明。

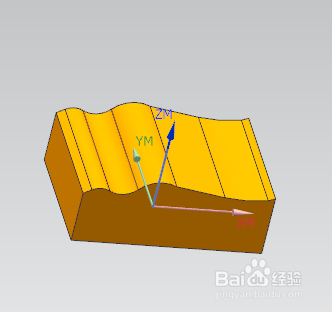

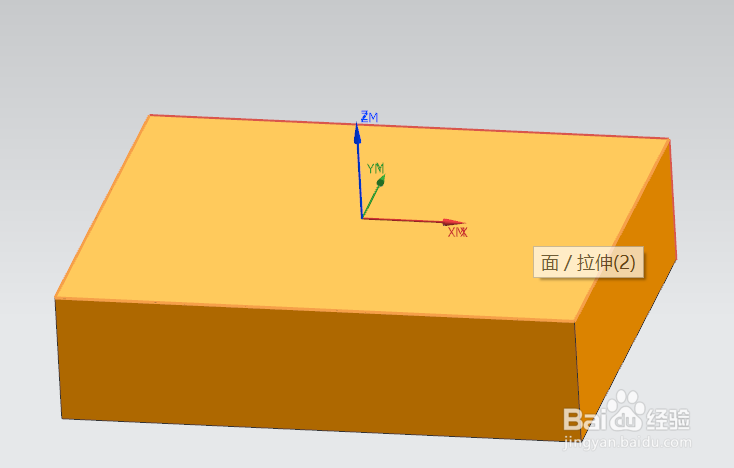

4、 加工坐标系关乎于现实加工工件的坐标设定，在建模设定坐标中，只要方鲫蛏费犁便建模就可以了；但加工坐标要考虑到实际工件的情况来进行坐标设定。将工件摆放到加工中心不可能像建模那样随意确定坐标的。一般来说有以下几种坐标的摆放方式：一、四面分中对顶为零。

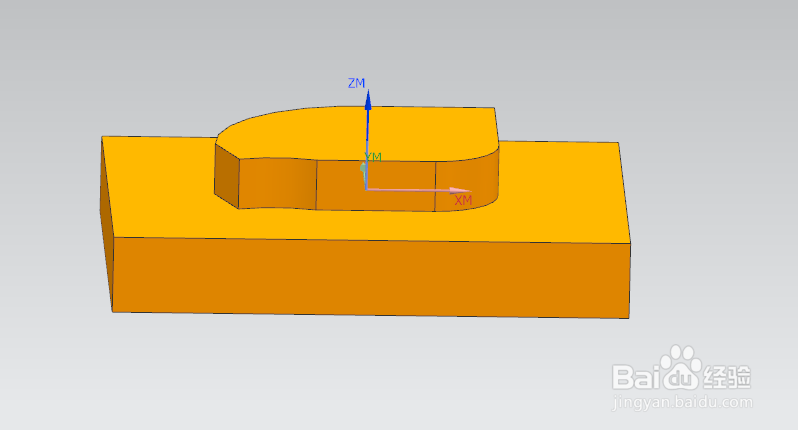

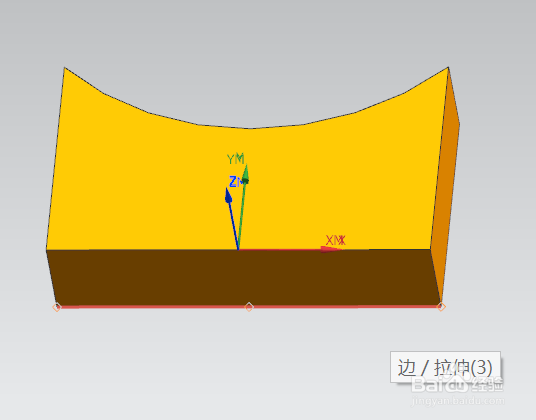

5、二、X两边分中，Y轴单边归零，Z顶面碰数归零。

6、三、X单边归零，Y两边分中，Z顶面碰数归零。

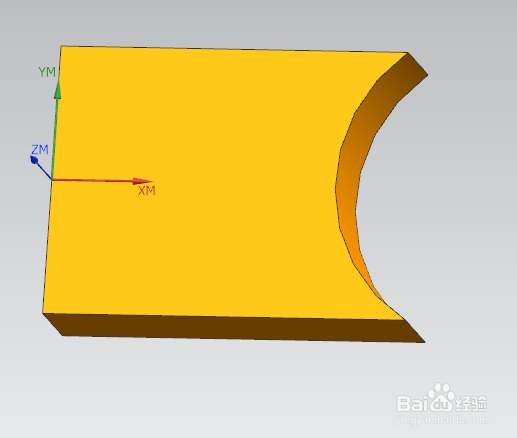

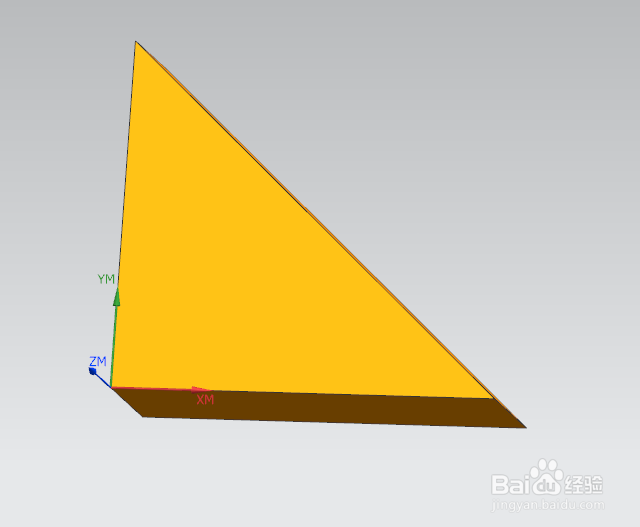

7、四、X轴和Y轴都单边归零，Z顶面碰数归零。

8、五、四面分中对底归零。

9、六、工装分中取数，这个是针对异形工件。

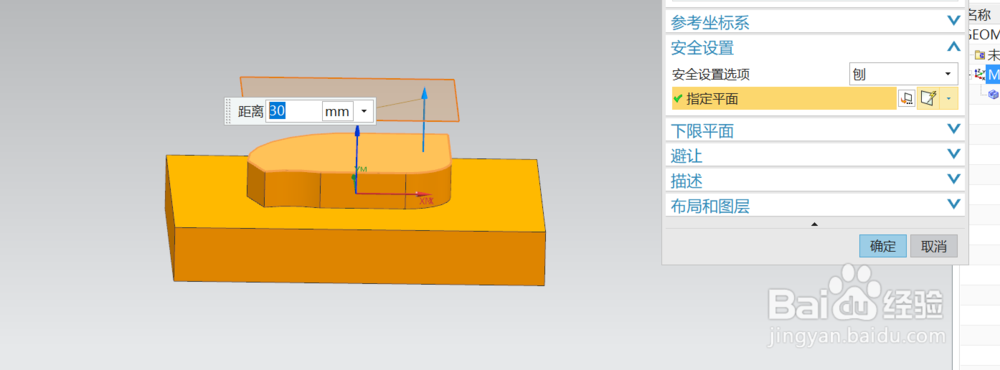

10、以上六种坐标系为常用加工坐标系的创建方式。要根据工件的实际情况而定。 当坐标系创建好后，一定要记得安全平面的创建。
