creo4.0数控编程创建工件

1、打开前面介绍的经验”creo4.0数控编程中引入参考模型“(NC0001.asm)。

2、单击”制造“功能选项卡”元件“区域中的”工件“下拉按钮，选择”自动工件“。（如果工件按钮为自动工件，则直接单击）

3、弹出“创建自动工件”操作面板，如果需要偏移则在选项中设置。

4、单击操作面板中的“确定”按钮。

5、创建的工件如下图：

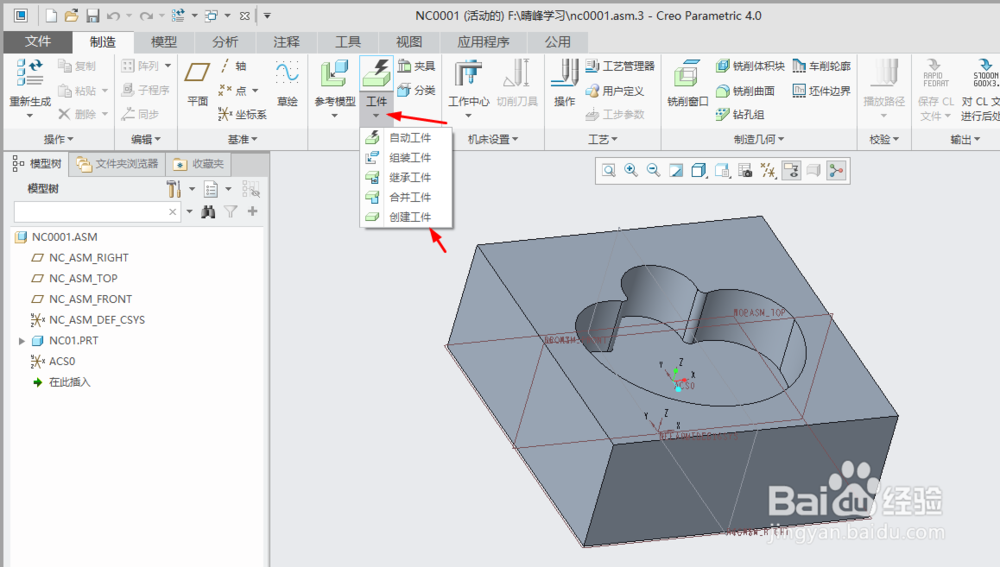

1、单击”制造“功能选项卡”元件“区域中的”工件“下拉按钮，选择”创建工件“

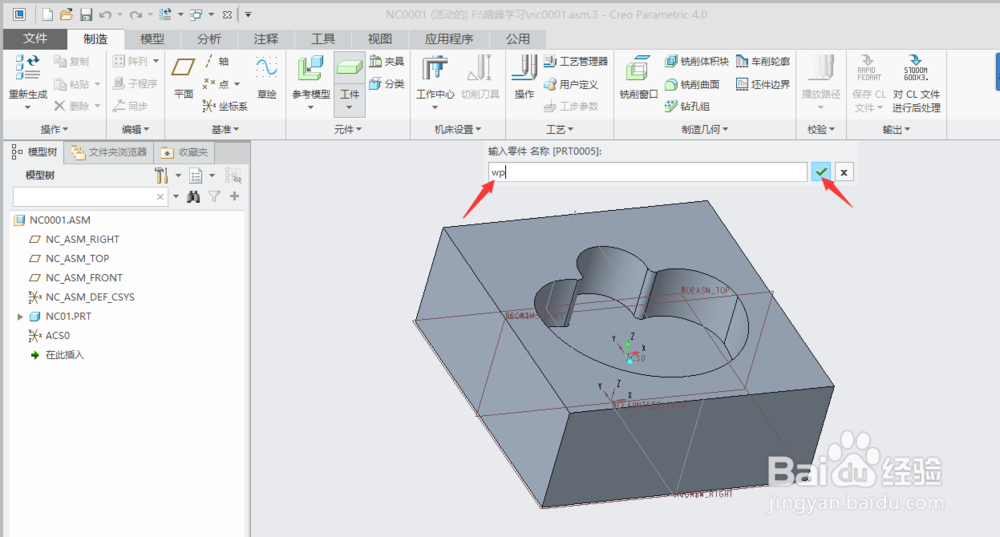

2、输入工件名称（比如：WP）。然后单击确认按钮。

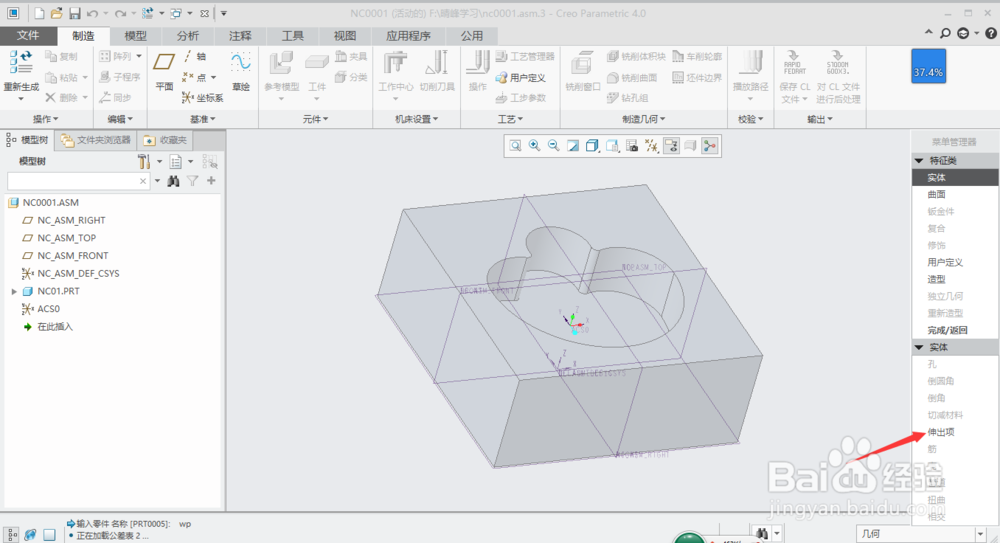

3、单击“菜单管理器”中的“伸出项”

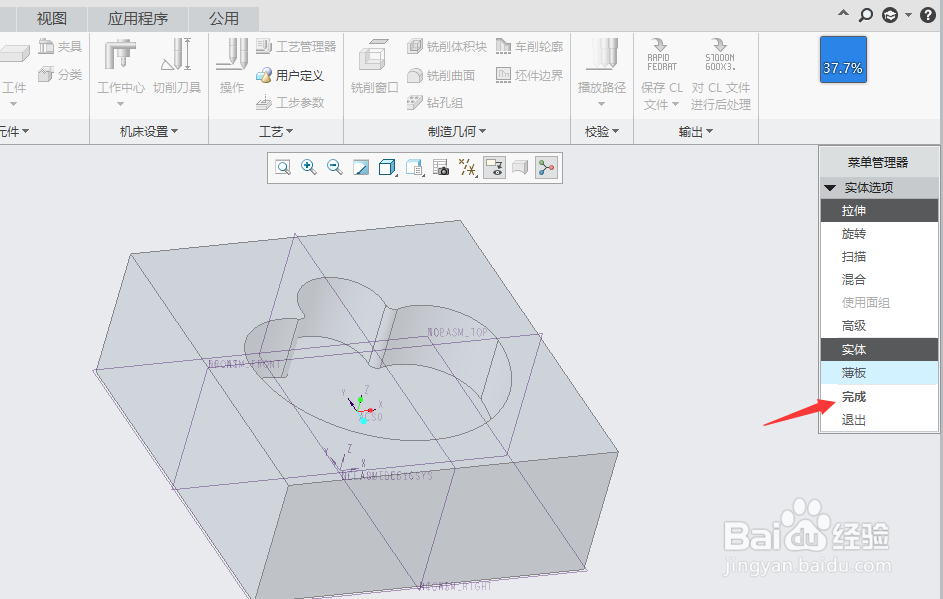

4、单击“菜单管理器”中的“完成”

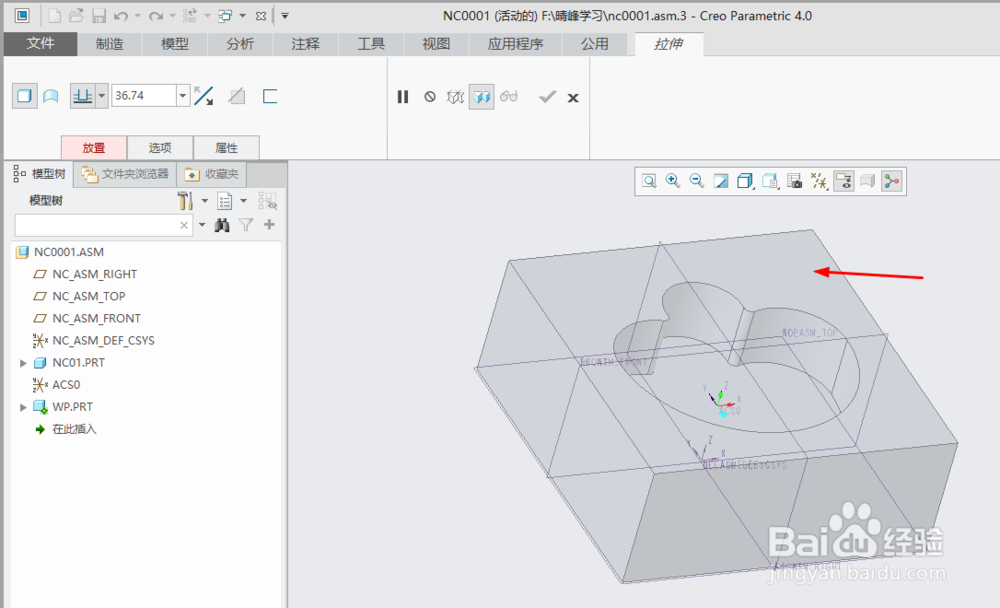

5、弹出“拉伸”操作面板，单击模型上表面为草绘平面。

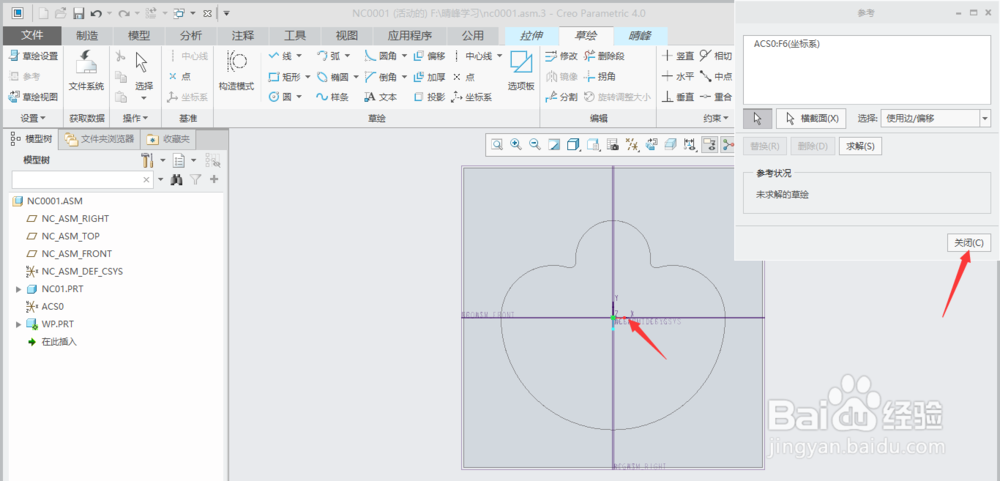

6、选取草绘参考（比如：ACSO坐标系），然后单击“参考对话框”中的”关闭“。

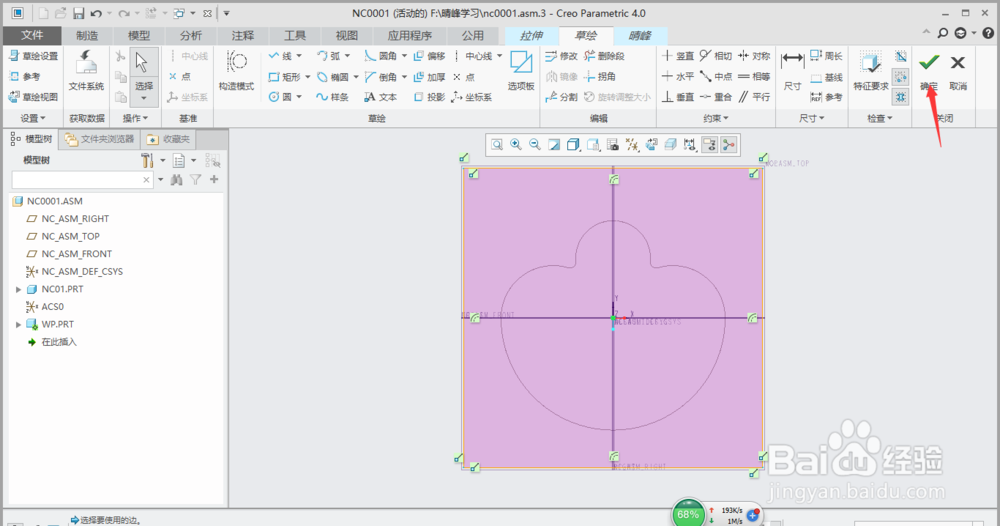

7、草绘如下图图形，然后单击草绘中的“确认”按钮。

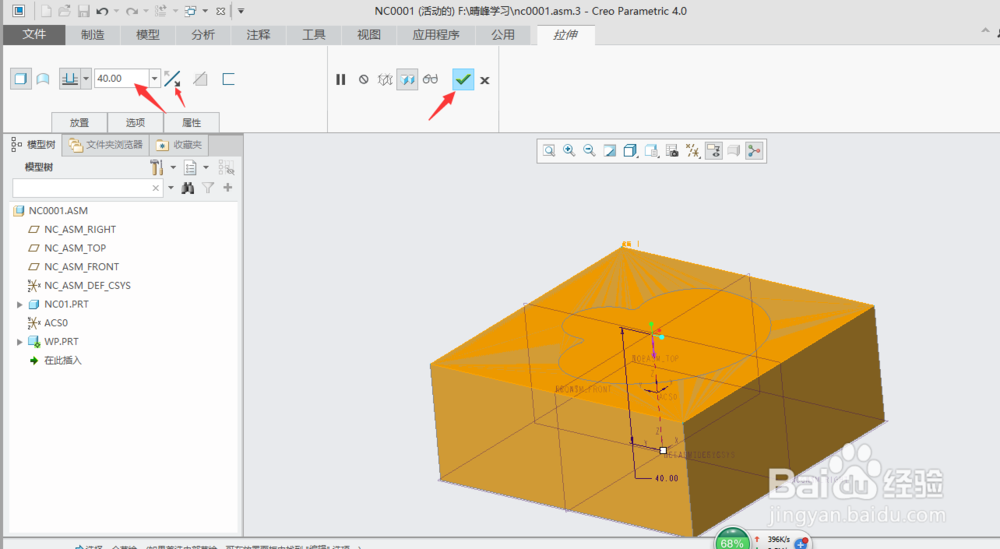

8、输入拉伸深度40,方向反向，单击“拉伸”操作面板中的“确定”按钮。

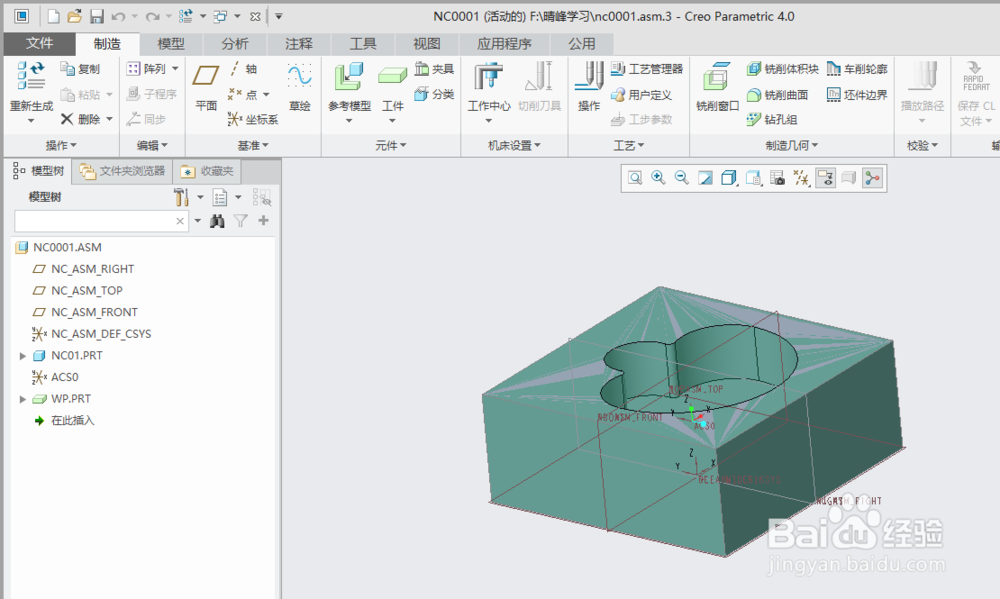

9、创建的工件如下图：
