solidworks怎么画带钩弹簧

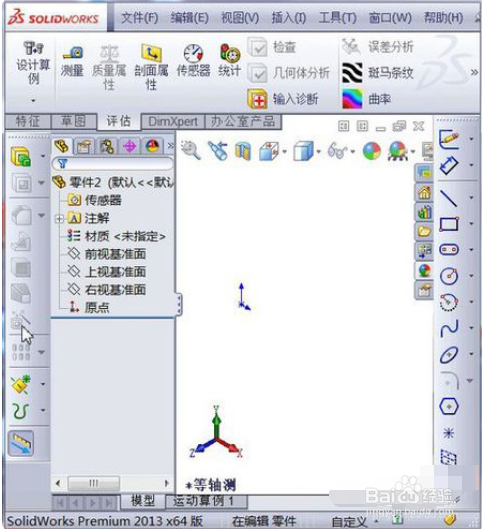

1、首先：清楚地绘制使用弹簧的命令：扫描。 scan命令需要创建两个单独的草图，一个路径草图和一个轮廓草图。打开solidworks软件，如图所示

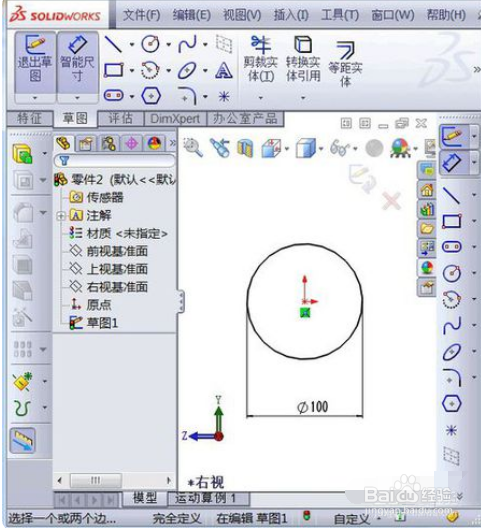

2、现在准备创建路径草图：首先创建一个直径为100mm的圆，尺寸，如图所示

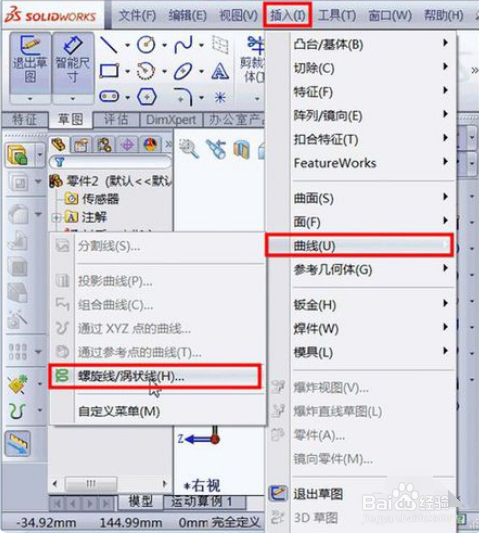

3、点击“插入”，“曲线”，“螺旋/涡旋”，如图所示

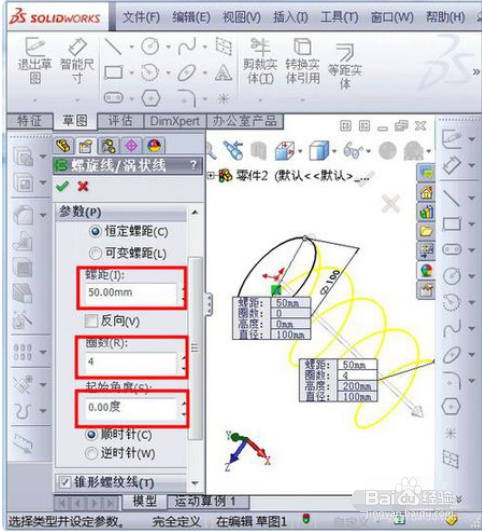

4、输入螺旋参数，如图所示

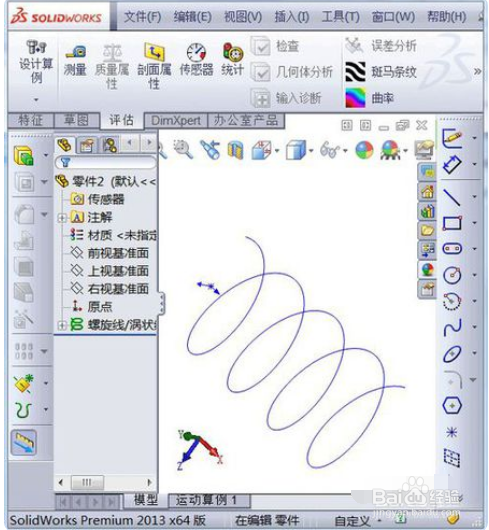

5、确保生成螺旋。这个螺旋是扫描路径。如图所示

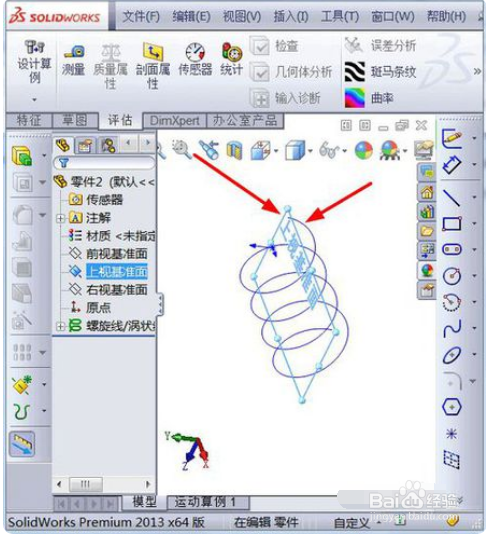

6、接下来，我们将创建第二个轮廓草图，选择面，并且所选面必须垂直于螺旋的起始线（或终点线）。如图所示

7、在这个面上绘制草图，单击前视图，在螺旋的起始点绘制一个直径为20mm的圆，并对其进行尺寸标注。如图所示

8、退出草图，现在设置第二个轮廓草图，两个草图如图所示，单击扫描按钮，如图所示

9、选择扫描轮廓为圆，扫描路径为螺旋，完成便做好了。如图所示
