看懂液压图纸的小诀窍

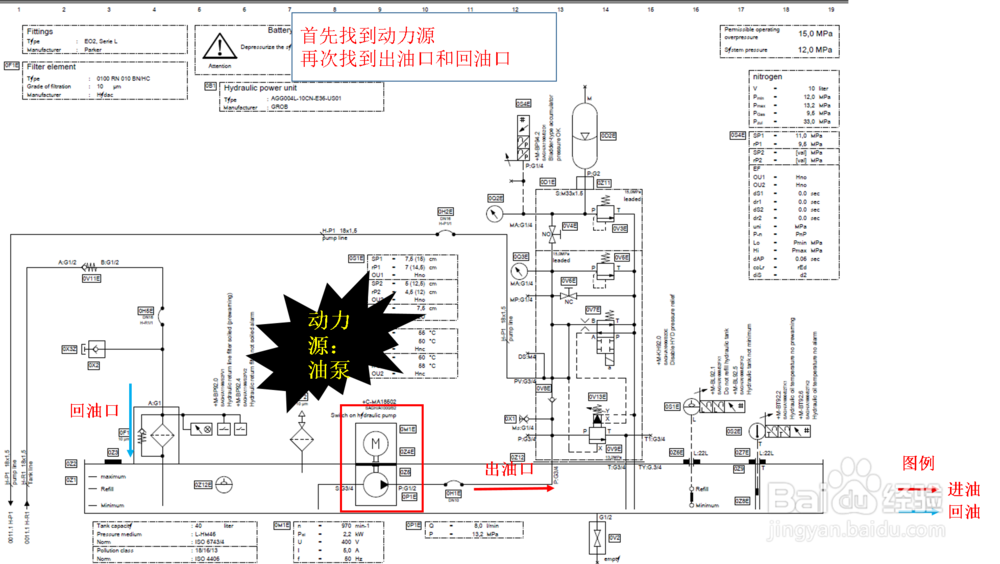

1、首先找到动力源然后找到出油口和回油口

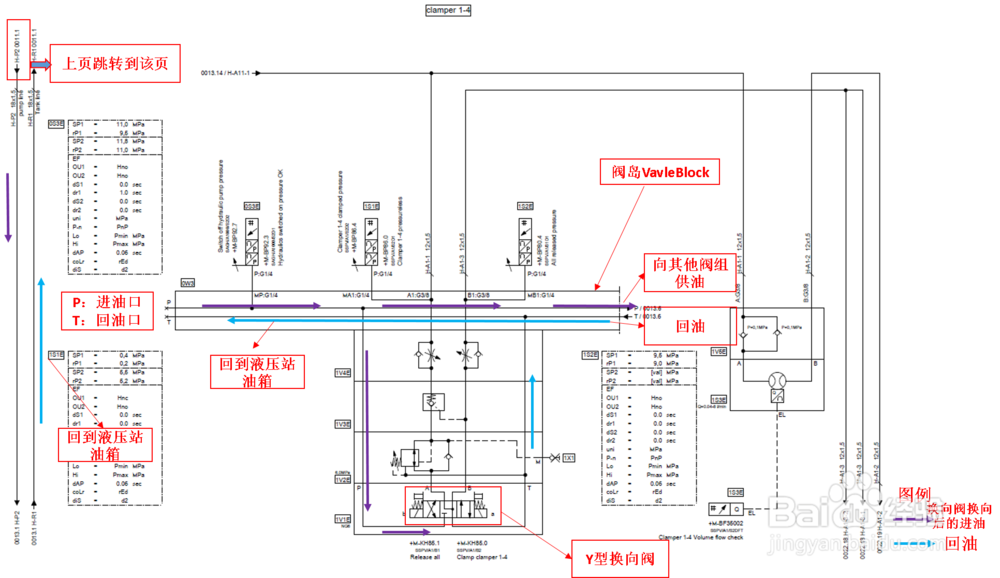

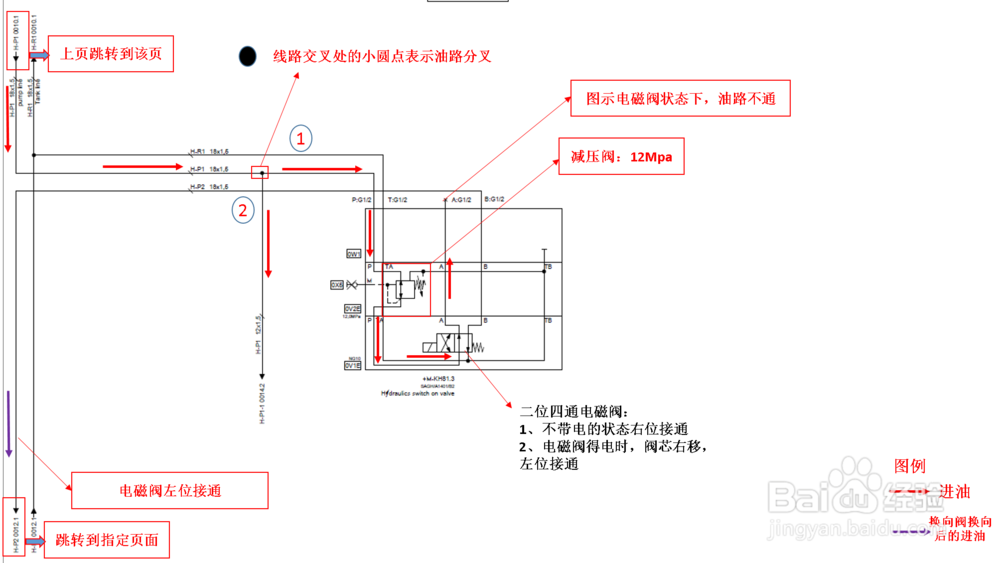

3、这时要注意油路中的“小圆点”，线路交叉处的小圆点表示油路分叉，这个地方要特别注意。然后分析油路中的阀组根据换向结果的不同如何供油的。换向阀换向之后，进油油路走至末端，根据末端的志向信息继续跳转到下一页

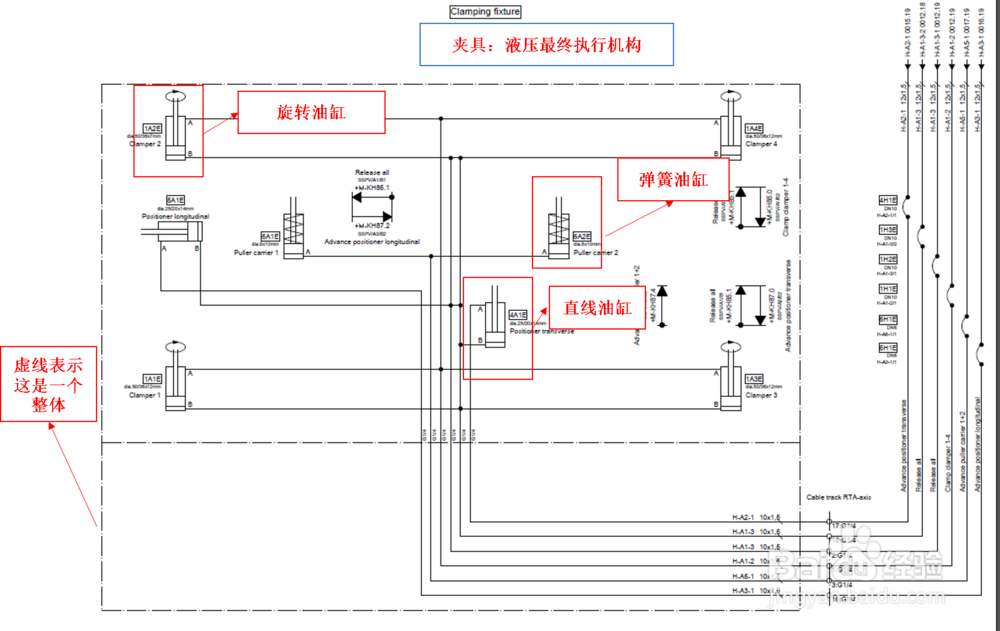

5、夹具的液压图纸。该页主要显示的是进油油路进入到最终的执行机构终端，有双作用液压缸，有弹簧复位式液压缸等
