多联机分歧管怎么配

1、一、工程安装质量的重要性冷媒不足、系统管道泄露、冷媒管道脏堵引起系统过热，出现压缩机故障。冷媒管道潮湿，节流部件冰堵、水份跟冷媒发生化学反应生成物导致压缩机电机绝缘性能破坏 。安装位置不合理，外机散热效果不好、室内机换热效果下降、内外机维护检修困难，导致内外机非正常的保护。电源线与信号线串通导致电器元件损坏，信号线连接错误，导致通讯故障。

2、二、施工工序图纸审核：核对冷量设计、铜管尺寸、分歧管布置、冷凝水走向是否符合要求。管路安装：按照技术资料要求进行安装（《多联机安装手册》安装使用说明书》）。室内机安装：按照图纸及现场实际情况吊装室内机及送回风管。排水管安装：按照图纸设计合理安装排水管。室外机安装：按照技术资料要求进行安装。电源、信号线安装：电源线线径满足设备运行负荷，信号线连接正确。设备调试：以上工序完成后可对系统进行调试。

3、三、主要施工步骤1、图纸审核：校对房间冷量是否符合要求，确认室内机（机型）选择能否满足设计要求，室内外机是否匹配。校对管路设计尺寸、分歧管选型能否满足技术要求。校对管路总长、第一分歧与最后一台室内机距离是否符合技术要求。校对信号线连接方式是否正确。校对排水管路设计走向是否符合要求。

4、室内机安装图纸核对：确认机组规格型号及安装方向与图纸一致。吊装强度：悬挂吊杆必须足以承受室内机的2倍重量，保证机组运转不会发生异常的振动和噪音。室内机安装应保证电子节流部件、冷凝水管的安装空间和坡度。水平：水平度保持在±1°之内。（错误做法的隐患：a.漏水；b.机身产生异常震动和噪）与装潢提前沟通，保证送风回风管的安装空间，保持足够的维护保养空间（留足够大的检修口,一般400×400mm）。室内机安装（简易安装图纸）

6、冷媒铜管施工根据施工图确认管道走向和尺寸、管道支架距离。冷媒管路施工三原则：

9、3）电子节流部件安装电子节流部件安装时应垂直向上水平安装，禁止倾斜、倒置。电子节流部件与室内外机配管连接时，应用两只扳手操作，以免铜管变形或开裂。电子节流部件与配管连接时，应采用喇叭口连接，禁止用焊接连接，因焊接产生的热量会经铜管传至电子膨胀阀，导致电子膨胀阀损坏。连接时请注意连接方向（参见电子节流部件上的标贴)。

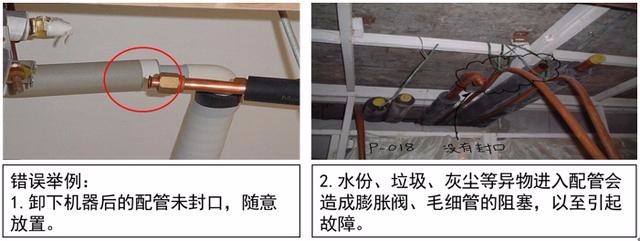

10、4）存放及施工要求铜管送到施工现场，无论直管还是盘管，均要注意不要变形折弯，两端口必须用盖子封堵。配管安装连接时，如不能及时与室内、外机相连，必须进行封口（建议使用封焊法，不要使用封盖配胶带密封的方法，封盖配胶带密封的方法不安全）在配管施工过程中，端口必须加盖并用塑料袋包裹好。（特别是在穿保温套，穿墙时）

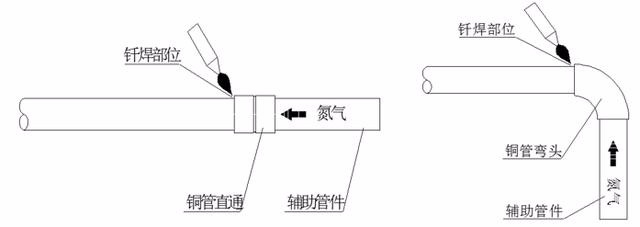

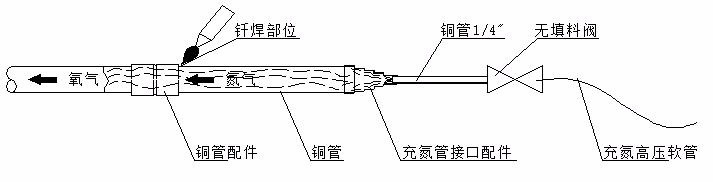

13、5）铜管焊接在无胀管工具情况下可采用过渡管焊接。从短管侧充氮，其距离短，氮气置换效果好。充氮气保护焊接：钎焊时将氮气充入冷媒管保持 0.2kgf/cm2的压力（钎焊后铜管尚未冷却，应继续吹氮气直到冷却。）如：充氮不良则会产生氧化膜，造成系统堵塞，损坏压缩机。均匀地对铜管及管接头进行预热。预热时，火焰与铜管表面应该尽量成直角，对管与接头沿周围方向交互进行Z形预热。

14、6）管道吹污作用：用压力气体冲刷管道来清除管内灰尘（固体杂质无法吹出，因此注意施工过程的保护）和水份。吹污的具体操作①手持合适的封堵材料（比如木块包白棉布）抵住铜管口。当压力增加到的无法抵住时，突然释放管口（一次吹洗)。重复以上步骤进行重复吹污。②冲刷脏物可在管口松松地放一块白棉布来检查，偶尔可发现一些潮汽，将管道彻底干燥。当管路已连成系统后，吹污的顺序是由远到近。即相对于主机而言，从最远端的管口开始，依次向主机方向操作(即顺序为①-②-③-④-⑤-⑥)。

16、2）带提升泵机型机口提升管的做法：采用随机附带的管箍固定，不得用胶水粘接，以保证检修方便。从提升泵排水管口能提升的高度为0-340mm,且在排水提升管段禁止设置通气管，垂直向上后必须马上下斜放置，否则会造成水泵开关误动作。

18、2）排水管保温保温棉尺寸与排水管尺寸匹配，保温棉厚度在10mm以上。7、电器配线连接1）电源线连接以外机最大运行功率选择电源线径，若有多台外机并联是每台要单独敷设。同一套系统室内机要统一供电。电源线套线管进行保护。2）信号线连接使用三芯屏蔽线信号线必须是串联方式连接，屏蔽层单点接地，否则将导致通讯故障。8、设备调试1）冷媒追加冷媒追加前必须对系统抽真空。根据施工记录的管道长度及管道尺寸，按照计算公式换算需要追加的冷媒量。将追加量记录在室外机电控钣金上。对于环保冷媒R410a必须以液态方式进行充注，否则将引发冷媒成分发生变化，影响使用效果。冷媒追加后将外机截止阀打开。2）室外机地址码设定外机若为多台并联，主机地址为0,其余外机按顺序设定（1-2-3），地址码需要手工设定。3）室内机地址码目前多联机室内机都为新内机，不需要手工设地址码。地址设定有两种方式：用遥控器设定或是自动寻址。（都需要在上电情况下进行）。4）室内机地址设定遥控设地址码：长按遥控器上的[锁定]键5秒,进入通信地址界面；再长按5秒,可以退出。在通信地址界面可以对空调的地址进行查询和设置。通信地址的查询。按[开/关]键进入发送状态,在发送状态下,按[模式]键,发送查询码；没有进入发送状态,按[模式]键,不发送查询码。通信地址的设置：按[开/关]键进入发送状态,在发送状态下,按[风速]键,发送设置码;没有进入发送状态,按[风速]键,不发送设置码。[方向上]和[方向下]键,调节地址的大小：5）调试运行设备运行前室外机上电预热12小时，同时检测电压是否稳定，是否在运行范围内。确认室内外机台数是否正确。以上条件满足后可开机运行，运行后点检运行参数是否正常。到室内侧检查室内机运行有无异常。
