地网导通仪的接线方法和操作

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。

HTDT-10A接地引下线导通测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。

由上图可看出，仪器采用的是四端子法测量，因此可消除导线电阻和接触电阻带来的误差。

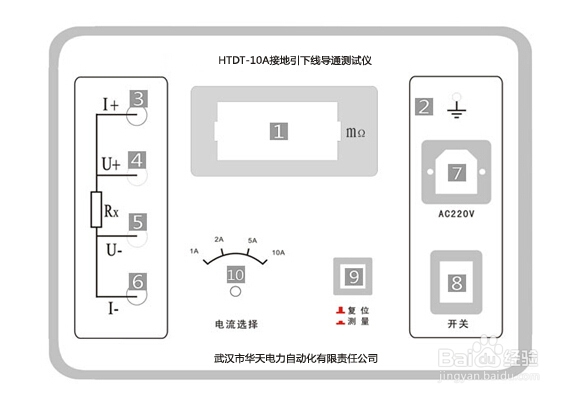

仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。

先找出与地网联接合格的引下线作为基准点。

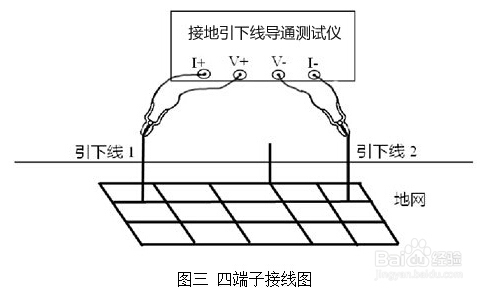

使用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
