solidworks如何绘制打孔矩形

1、第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2、第二步，利用草图工具-圆，先绘制一个矩形，长*宽=50*30mm，利用智能尺寸标注；

3、第三步，在矩形内部绘制3个小圆，然后标注尺寸；

4、第四步，在工具栏中利用裁剪功能，将多余的线去掉，工具栏中的“拉伸凸台/基体”命令，拉伸深度为20mm；

5、第五步，拉伸配置完成后，点击右上角的绿色对勾，打孔矩形绘制完成；

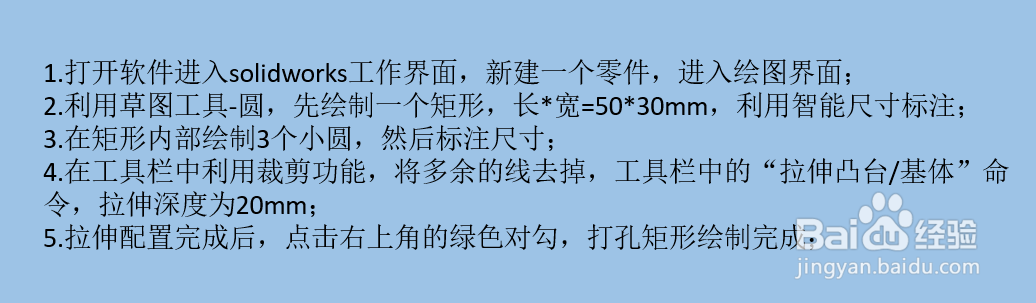

1、1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-圆，先绘制一个矩形，长*宽=50*30mm，利用智能尺寸标注；

3.在矩形内部绘制3个小圆，然后标注尺寸；

4.在工具栏中利用裁剪功能，将多余的线去掉，工具栏中的“拉伸凸台/基体”命令，拉伸深度为20mm；

5.拉伸配置完成后，点击右上角的绿色对勾，打孔矩形绘制完成；
