纬地路线设计

1、新建文件夹，将地形图放在文件夹内，方便后面进行dtm的建立。文件夹最好分为两个，后期项目存储文件较为方便。（1）项目文件；（2）成果文件。

2、打开软件进行新建项目，选择文件保存位置。

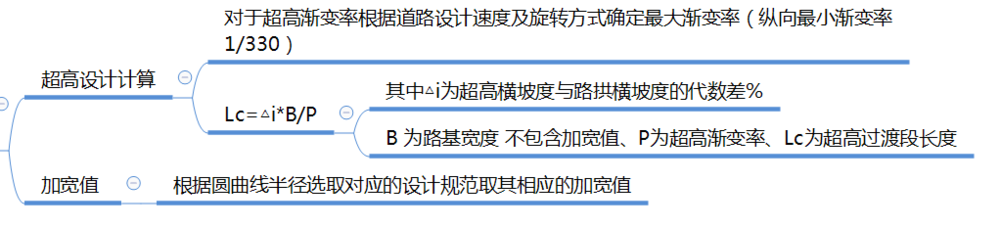

3、平面设计，平面设计主要先熟悉平面线型的6种形式，熟悉如何进行平面设计，此锟侯希哇处设计路桥专业知识，需着重进行学习，明白原理后再进行设计，此处做简单介绍。道路中常见的线型组合（1傧韭茆鳟）基本型曲线直线－回旋曲线－圆曲线－回旋曲线－直线 的顺序组合起来的线型，一般情况均为此种形式，使用较多。（2）S型曲线 （3）C型曲线 （4）卵型曲线 （5）凸型曲线 （6）复合型曲线，明白这几种曲线组合形式后，利用纬地软件平面设计进行设计。 1）先拾取起点位置，后插入交点，此处均为交点线（导线） 2）输入或者拖动半径，输入缓和曲线长度，此处可根据路线线型选择最佳的组合曲线，然后再依据线型选择计算模式，最常用的有已知前交点计算后交点，已知后交点计算前交点等，经常用于拉取回头曲线、S型等特殊曲线。 依次逐个交点进行设计后，需进行检查是否满足规范值，核实交点序号是否正确，因为如果删除交点。交点编号不会自动更新，需要手动修改。保存平面线型文件，保存项目。如果超高、加宽需要修改，可手动修改超高加宽文件，超高通过计算出长度，渐变率满足规范，可以修改超高桩号。加宽文件可修改加宽宽度及桩号，需注意超高加宽均有左右幅。需分清楚。

4、进行设计向导。设计向导需要填路幅数据，边坡，水沟数据，再进行填取时需要先自主确定路面结构图和路基标准横断面图，依据这两张设计图进行设计向导流程，设计向导最后有超高加宽设计，超高方式，加宽类别需要自主查规范确定。

5、数喋碾翡疼模建立。三维数据读入，选择事先放入文件夹的地形图，将等高线设为约束线，高程点设为地形点。（此处若地吾疣璨普形图图层名字有改动，需选择对应图层名称）构造DTM后，保存数模。 数模插值，纵断面插值。（此处为通过数模切纵断面地面线）

6、纵断面设计。插入交点-输入半径（需要实时修改时看软件提示输入 R）注意检查是否满足平包竖，竖曲线长度，半径等是否满足规范要求，保存项目。

7、路基设计计算。保存文件

8、横断面插值（此处为通过数模切横向地面线），横断面设计横断面设计-建立标准横断面-戴帽-逐个横断面修改-挡墙设计-复核修改（此前设计向导输入的数值涉及自动生成的标准横断面参数-可进行修改）

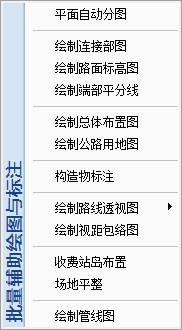

9、出图出表

10、总体设计步骤思路
