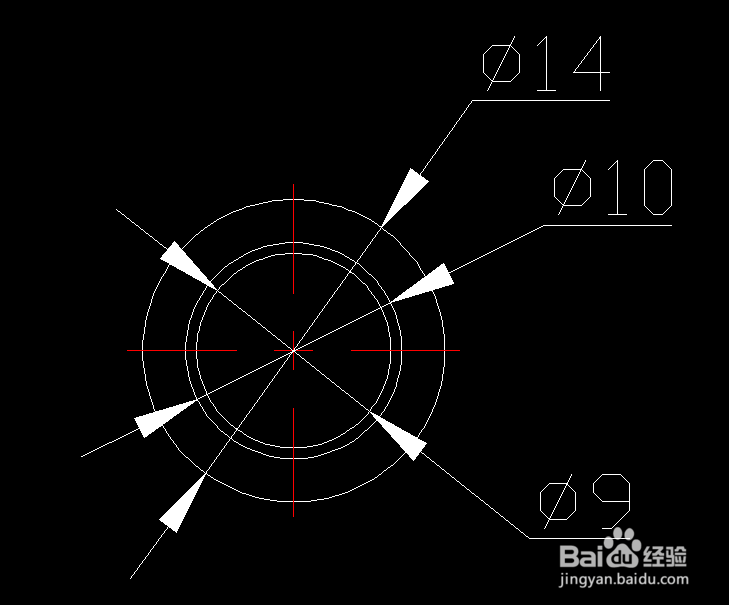

1、圆(C)——任意点为圆心——分别画R4.5/R5/R7

CAD中如何画常用的南北方向标

2、偏移(O)——偏移距离为1——对象为圆的中心线2、连接R7圆与中心线交点与偏移线的交点,如图所示

CAD中如何画常用的南北方向标

3、删除多余的辅助线2、阵列(AR)——环形阵列——对象为刚刚连接起来的图形

CAD中如何画常用的南北方向标

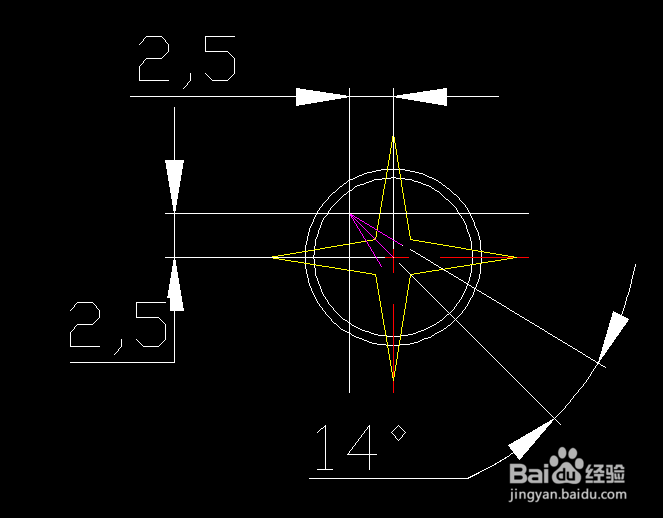

4、偏移(O)——距离为2.5——对象为圆的中心线2、连接偏移线交点与圆心点3、旋转(RO)——刚刚连接的线——角度为14度4、镜像(MI)——对象为旋转的线——对称轴为第二步连接的线5、修剪注意:距离2.5的点可以用多重追踪来找到(有经验介绍多重追踪,可查看)

CAD中如何画常用的南北方向标
CAD中如何画常用的南北方向标

5、填充(H)——添加拾取点——选择填充图案2、可以在特性工具栏中更改填充图案的颜色
