高性能离线式PWM控制器M5836可替换RM3264

M5836主要用于中小功率AC/DC充电器和适配器中。它工作于原边采样和调节，可省除极间光耦和TL431。M5836具有电源软启动控制和多种带自动恢复的有效保护，它包含逐周期电流限制，VDD过压保护，VDD箝位和欠压保护等。另外，M5836还有优良的EMI性能和频率抖动控制特性，使用M5838可获得高精确的恒压恒流特性。

工具/原料

OB2536

CR6236

方法/步骤

M5836在恒流控制时，其电流和输出功率的设定可由SEN脚上的电流取样电阻Rs来调节；在恒压控制时，利用混合工作模式可以获得高效率和高性能。另外，利用内部的导线压降补偿功能可以得到良好的负载调整特性。在恒流模式重负载工作条件下，器件工作在PFM模式,中负载和轻负载，器件可工作在PWM模式和降频模式。

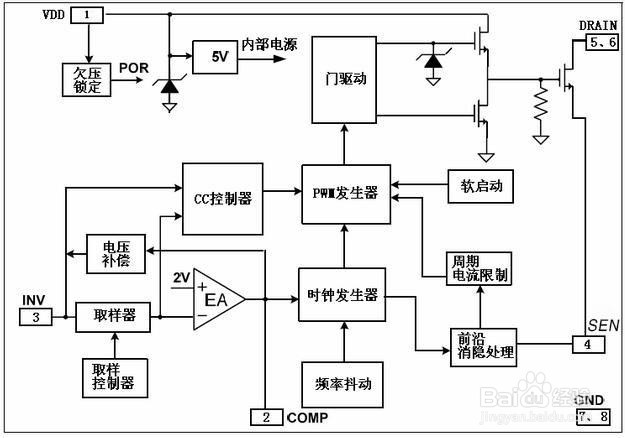

内部框图

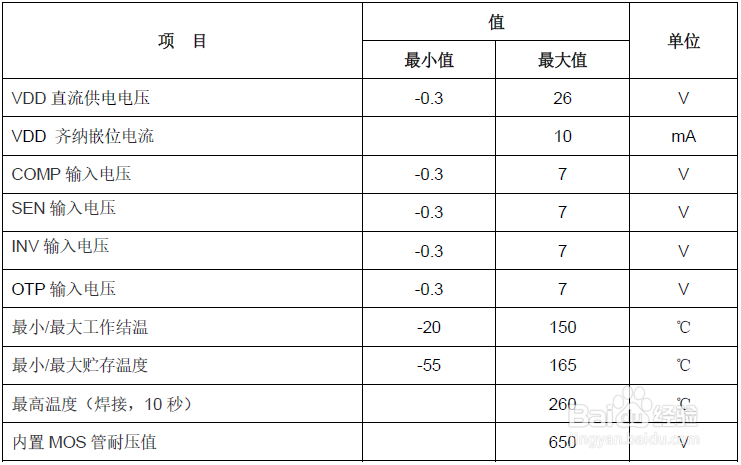

极限参数

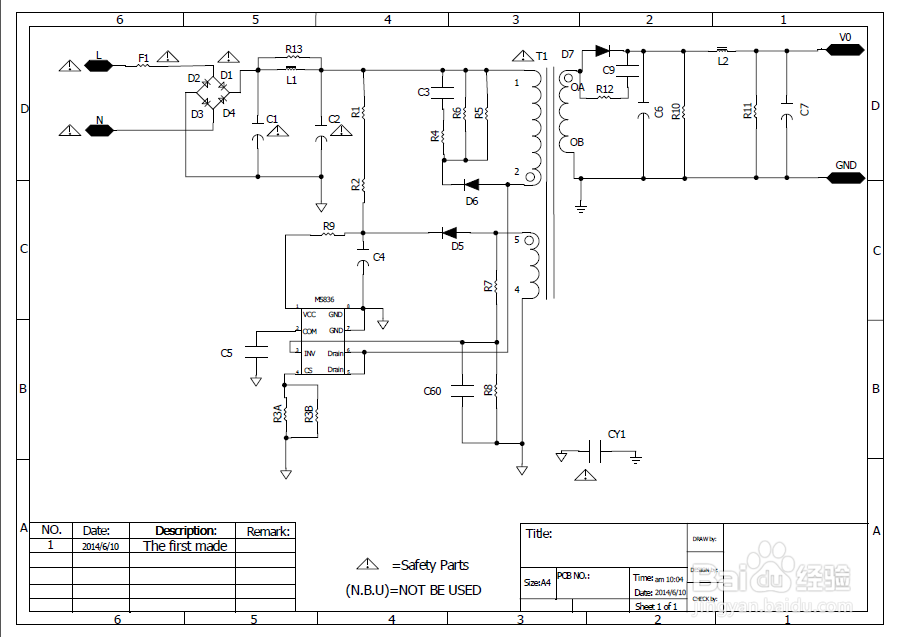

电路图

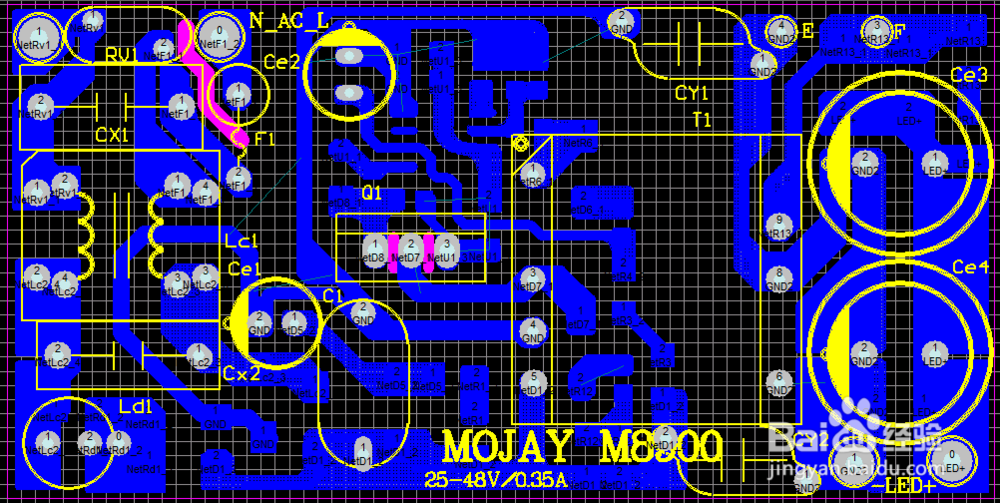

PCB

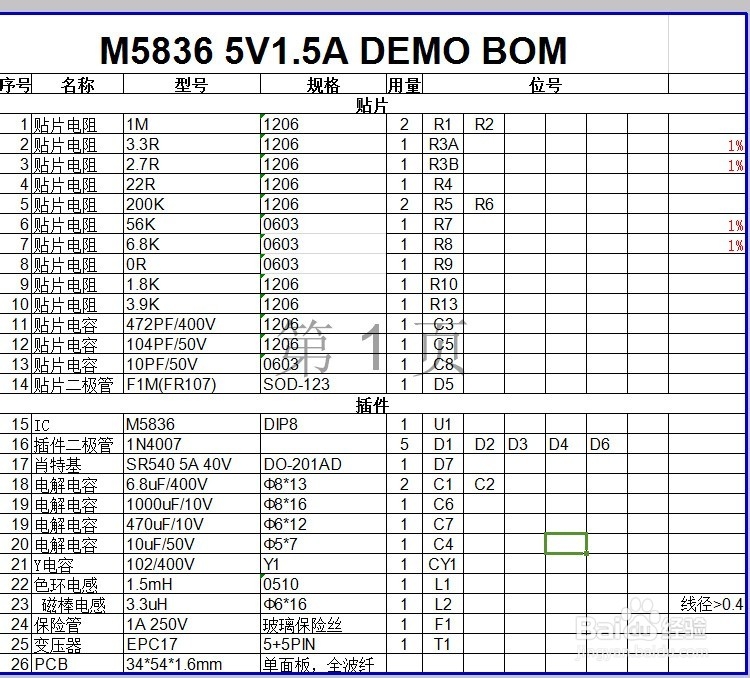

BOM
