UG10.0练习三维建模一千零一十二之两个圆

1、如下图所示，

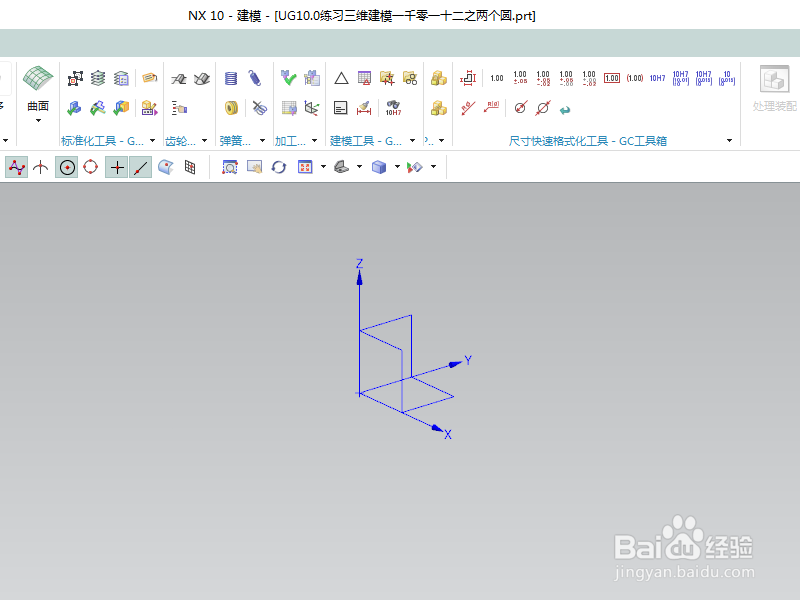

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零一十二之两个圆

2、执行【拉伸——XY平面】，直接进入草图。

激活圆命令，画两个圆，

添加约束，圆心在纵轴上，双击修改尺寸：直径ø100，

激活偏置曲线命令，两个圆都向外偏置10，

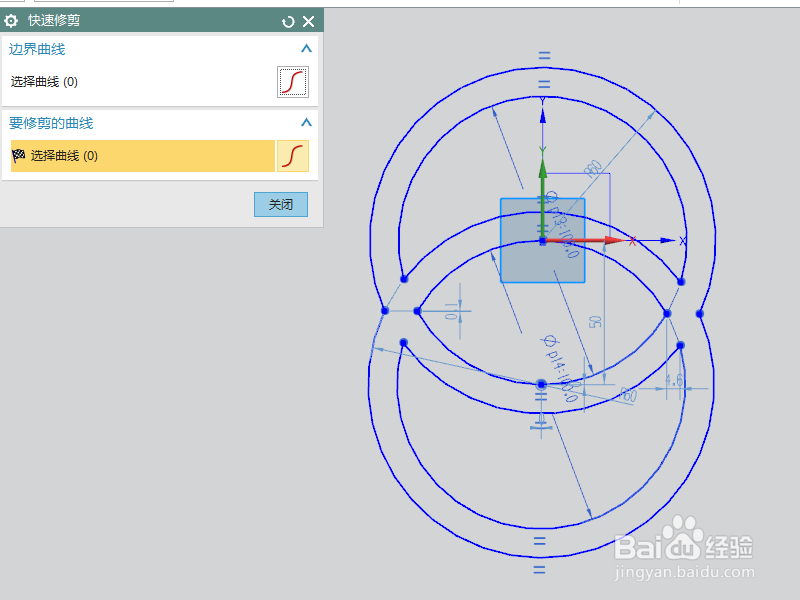

然后激活快速修剪命令 ，修剪掉两个同心圆重合的区域线段，

点击完成，退出草图。

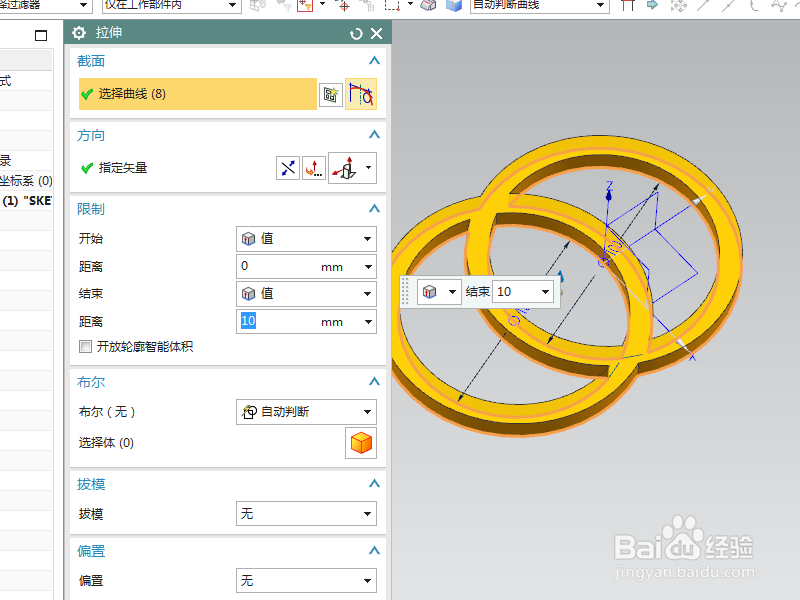

3、回到拉伸对话，设置限制：0开始，10结束，

点击确定。

4、执行【拉伸——XZ平面】，直接进入草图。

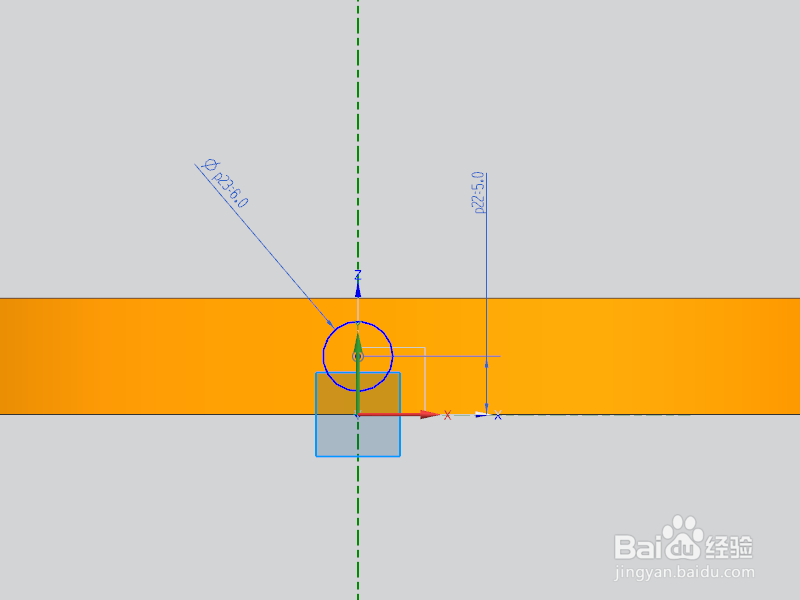

激活圆命令，画一个圆，

添加几何约束，圆心在纵轴上，

双击修改尺寸：直径ø6，圆心距离横轴5，

点击按此，退出草图。

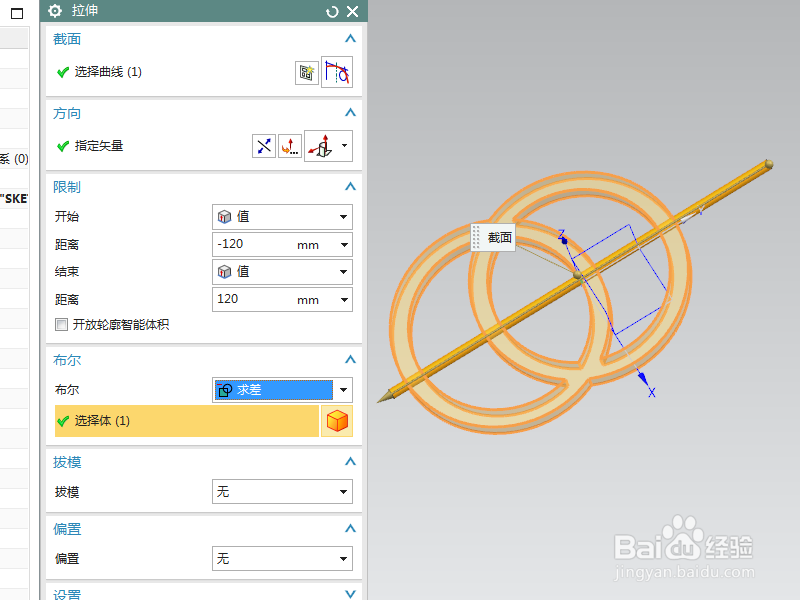

5、回到拉伸对话框，设置限制：-120开始，120结束，

布尔求差，点击确定。

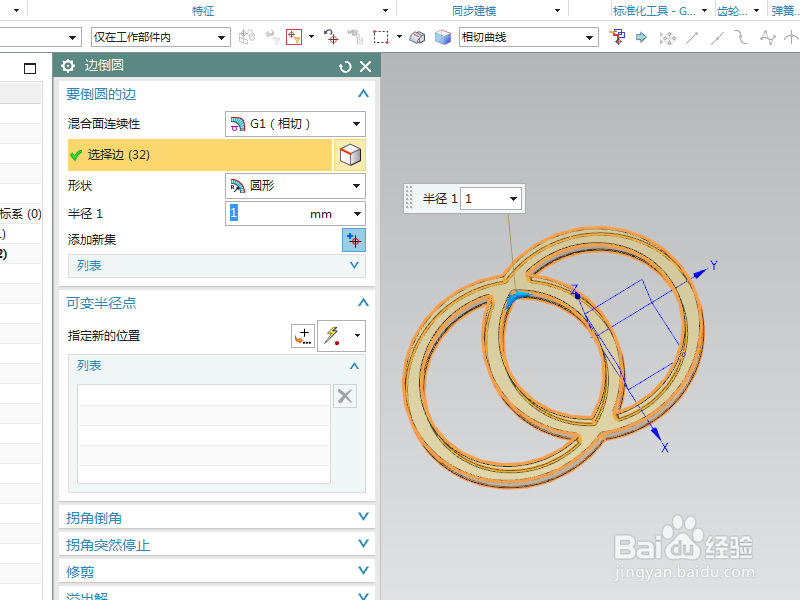

6、点击工具栏中的边倒圆命令，

设置半径为R1，ctrl+a，选中所有的实体边线，

点击确定。

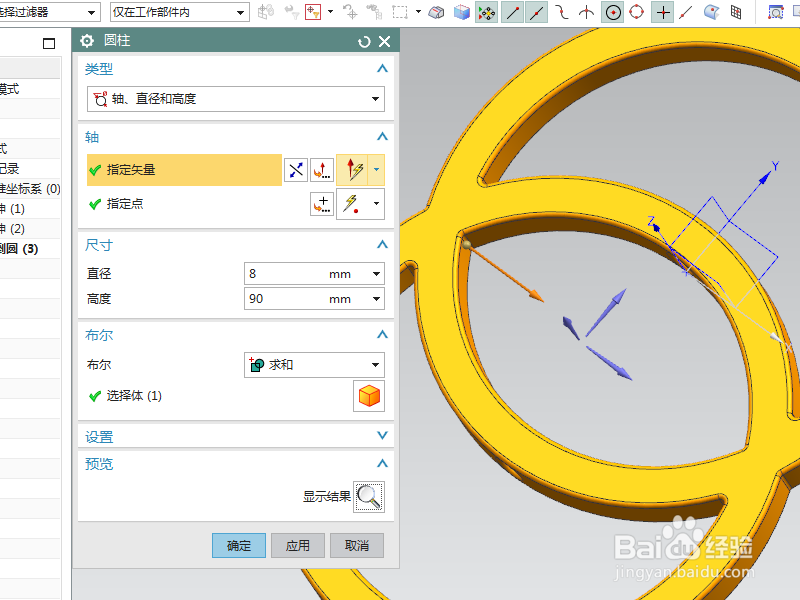

7、执行【菜单——插入——设计特征——圆柱体】，

指定矢量X轴，指定点：实体边线的中点，

设置尺寸：直径8，高度90，布尔求和，

点击确定。

8、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，更改背景图片，

给实体指定一种颜色效果，调整亮度，

点击确定，

至此，

这个三维实体就建模完成，

本次练习结束。
