道路扬尘微观站怎么安装【微观站安装方法】

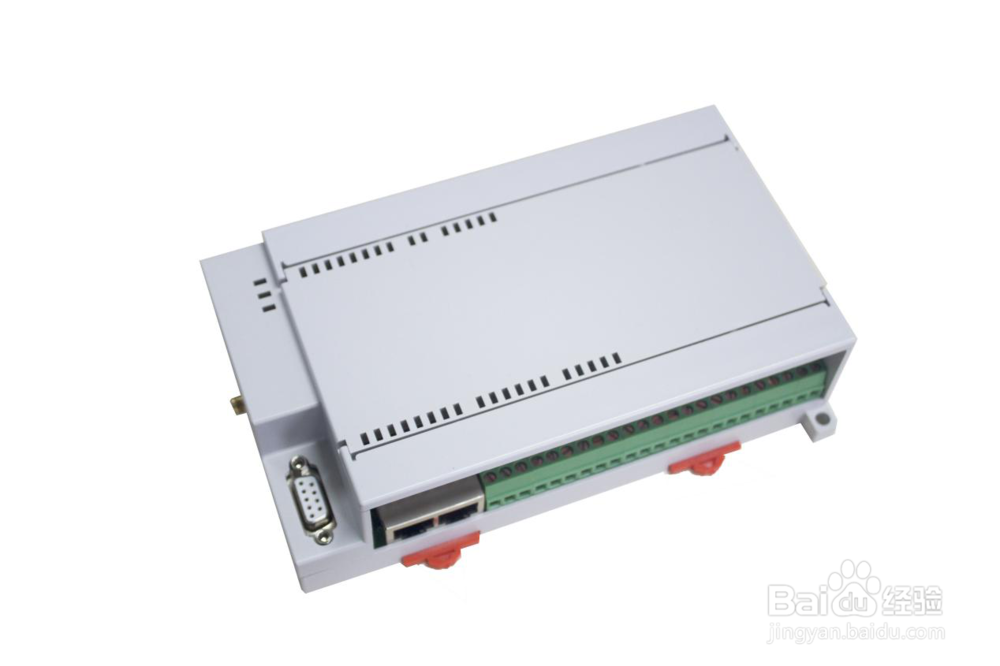

1、主控安装接线；如图所示的序号与相应的线对应安装；

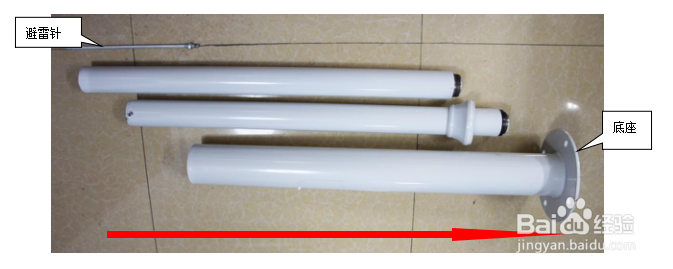

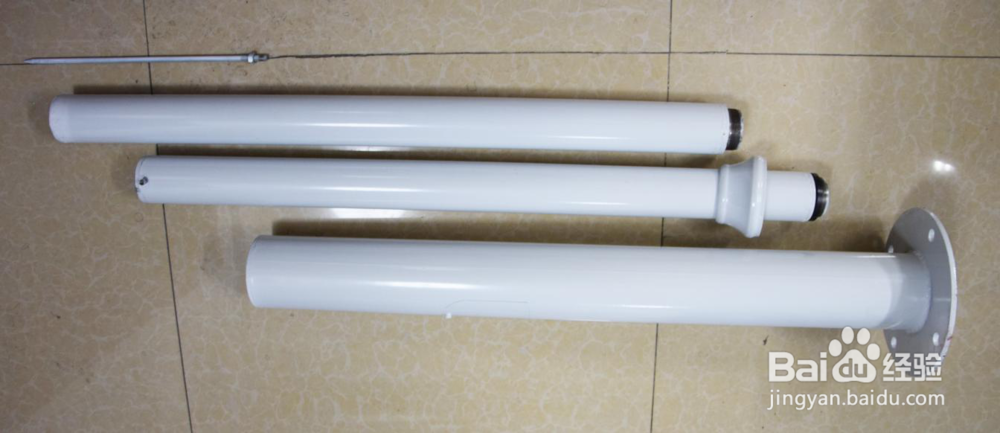

2、把三节立杆和避雷针按下图所示连接，按如图从左到右顺序，釉涑杵抑表示立杆的由高到低的顺序（图中红色箭头方向为立杆由高到低的顺序），依次连接，如下图：

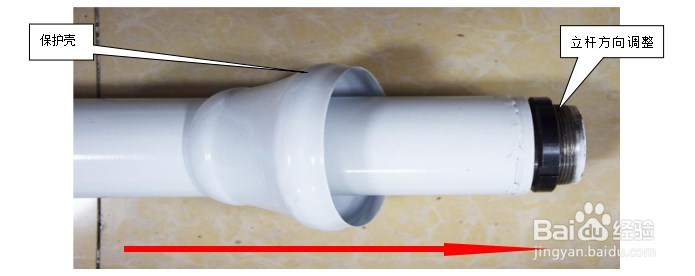

3、三节立杆安装完之后，凸鹣沮北把保护壳从高到低直接套入即可（图中红色箭头方向为保护壳的走势），立杆方向调整环可以把立杆调整到所需方向如下图：

4、立杆接好之后，安装百叶箱的支架，支架的位置根据个人需求而定（在防水箱之上的范围内），如下图所示。

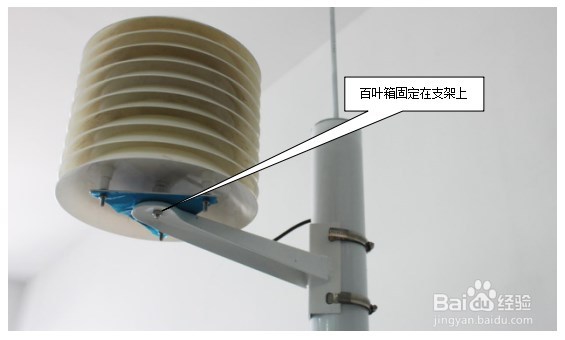

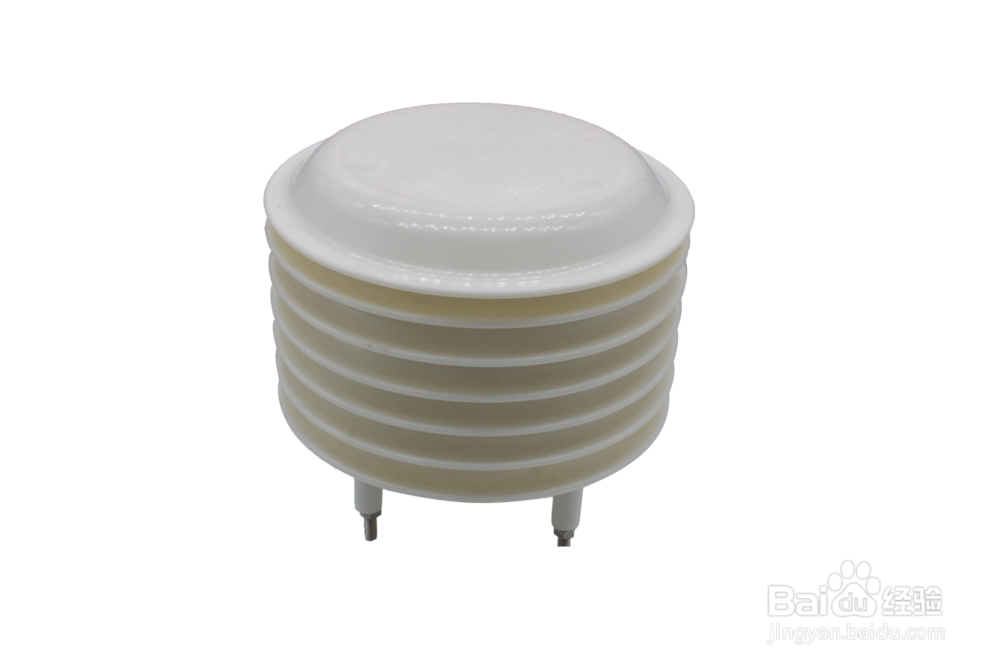

5、支架安装完毕，把PM、温湿度等传感器的百叶箱安装在支架底座上，如下图：

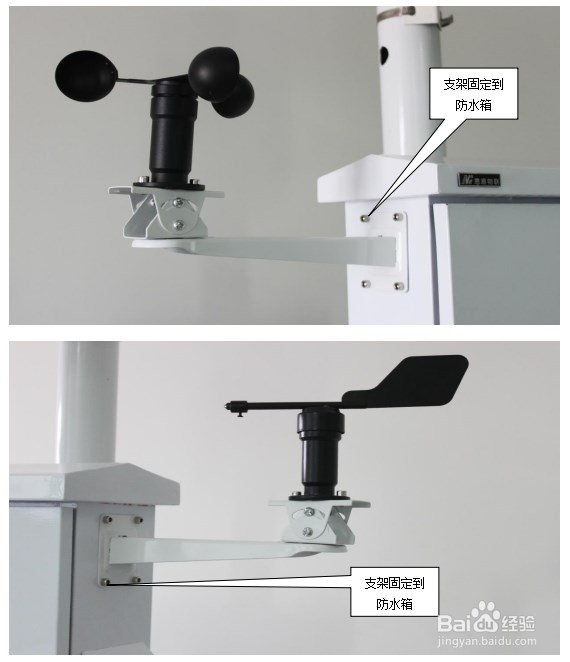

6、然后，将安装风速风向的支架固定到防水箱左右两侧，如下图：

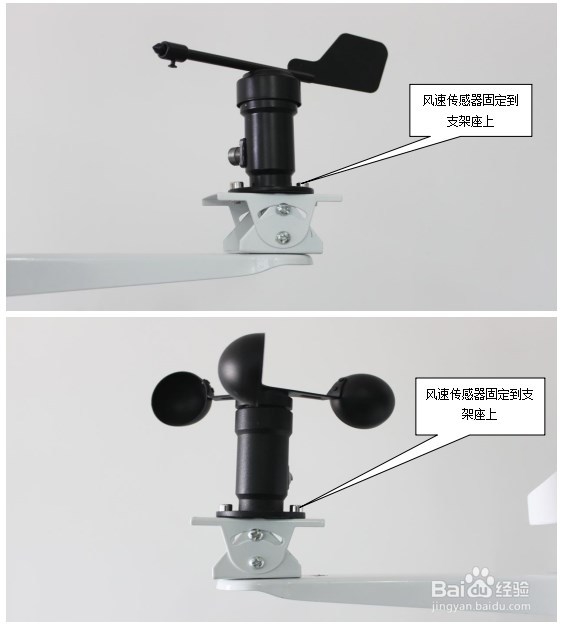

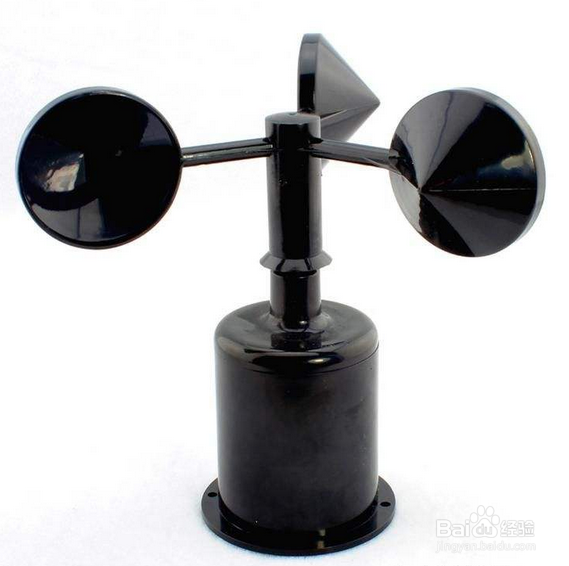

7、将风速风向传感器直接用螺丝固定在支架横杆座上，如下图：

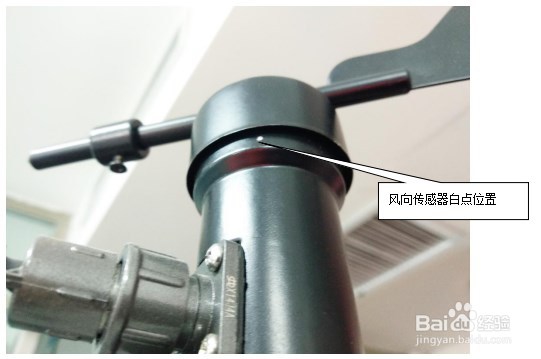

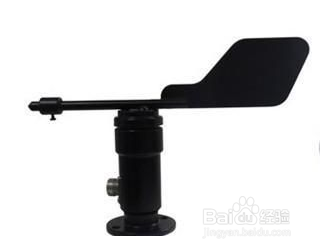

8、切记：风向传感器底座固定在支架上的时候，风向传感器上面的白点朝向正北方向。如下图：

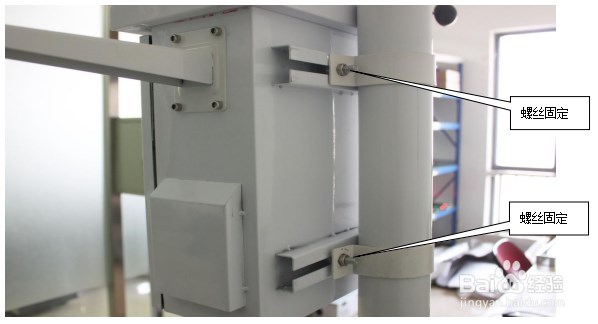

9、固定好传感器后，用包箍把防水箱固定到立杆（固定高度根据个人所需而定），下图为防水箱的背面固定图。

10、道路扬尘微观站整体图如下：
