方案设计师中如何设置横向钢筋

1、横向钢筋布置形式：平行布置、径向布置扇形过渡、径向交叉通长、径向交叉截断。

2、径向布置扇形过渡，根据下面“顶底板横筋扇形布置的允许间距”，从平行过渡到径向，自动计算扇形过渡区。

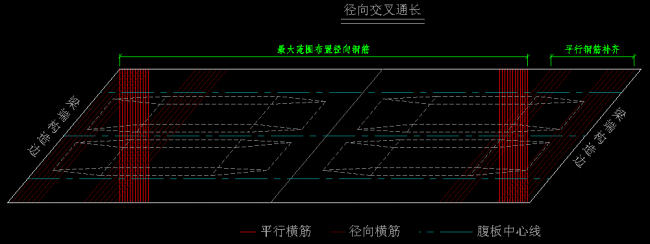

3、径向交叉通长：最大范围布置径向钢筋，然后用平行钢筋补齐

4、对于正交桥，推荐径向交叉通长；对于斜交桥，斜交角度较小时，推荐采用径向布置，扇形过渡；斜交角度较大时，采用径向交叉通长。

5、注意：“径向交叉通长”时，程序在能布置径向钢筋的最大范围内，根据给定的布置间距，自动计算平行筋根数；

6、“平行布置/径向布置扇形过渡/径向交叉截断”时，会根据“布置信息-顶板（或底板）横向钢筋-平行区域”确定平行筋根数。
