UG10.0练习三维建模四百二十一

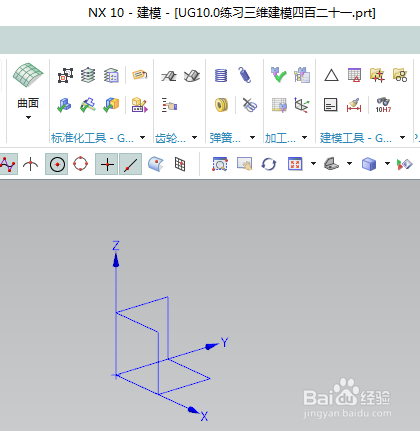

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模四百二十一

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径10，高度50，

点击应用。

3、如下图所示，

指定矢量Z轴，指定点：X坐标和Z坐标都是0，Y坐标是100，

参数不变，点击应用。

4、如下图所示，

指定矢量Y轴，指定点：X坐标是0，Y坐标是-20，Z坐标是50，

设置尺寸：直径20，高度140，

点击确定。

5、如下图所示，

点击工具栏中的拉伸命令，

点击圆柱体端面，直接进入草图、。

6、如下图所示，

激活矩形命令，画两个矩形，

激活快速尺寸命令，标注尺寸：边距离横轴都是5，

点击完成，退出草图。

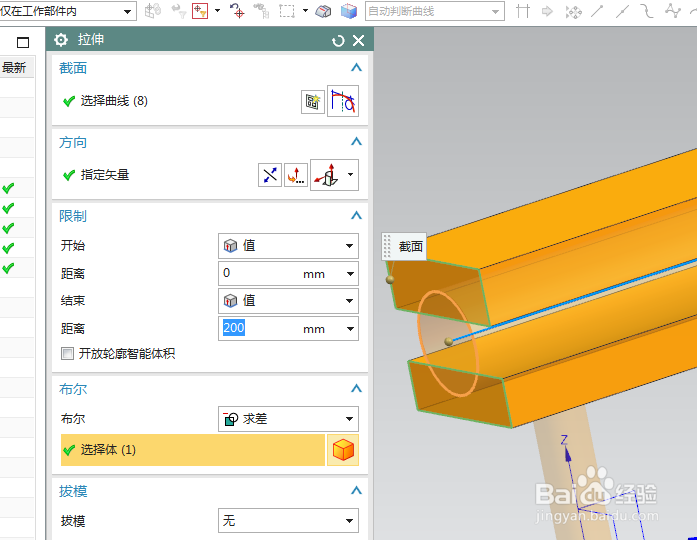

7、如下图所示，

设置限制：0开始，200结束，

布尔求差，

选择长圆柱体，

点击确定，

8、如下图所示，

点击工具栏中的合并命令，

选中所有的实体，

点击确定。

9、如下图所示，

隐藏基准坐标系，显示设置为着色，

————至此，

这个三维实体建模完成，

本次练习结束，
