Protel 99 SE原理图设计

2025-05-22 14:12:52

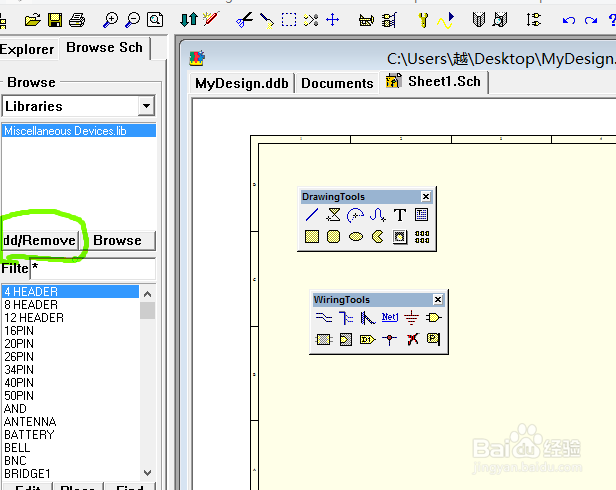

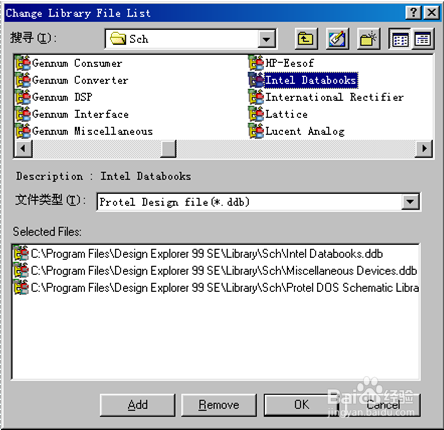

1、添加元件库时只载入必要而常用的元件库,其它特殊的元件库当需要时再载入创建一个原理图文件后,点add/remove 按钮,弹出窗口中找到自己添加的库的位置

Protel 99 SE原理图设计
Protel 99 SE原理图设计

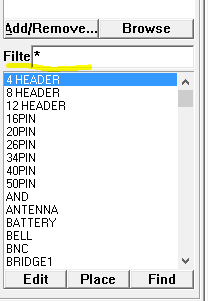

2、添加元件时在filte一栏输入元件名。

Protel 99 SE原理图设计

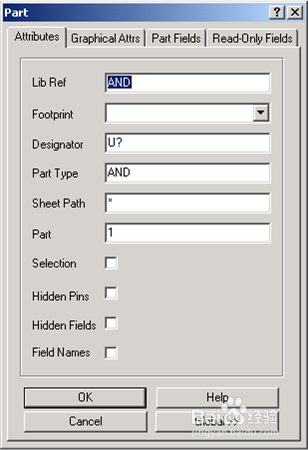

3、编辑元件:Schematic中所有的元件对象都各自拥有一套相关的属性。某些属性佯镧诱嚣只能在元件库编辑中进行定义,而另一些属性则只能在绘图编辑时定义。在将元件聚刁擞蛔放置到绘图页之前,此时元件符号可随鼠标移动,如果按下〖TAB〗就可打开,如图示的Part对话框。

Protel 99 SE原理图设计

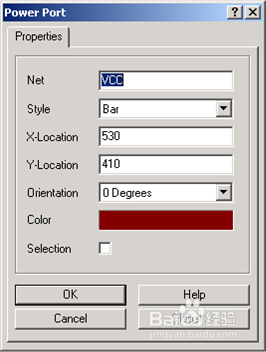

4、放置电源与接地元件:VCC电源元件与GND接地元件必须通过菜单Place/Power Port巡綮碣褂或电路图绘制工具楷苷哲檄栏上的按钮不调用,编辑窗口中会有一个随鼠标指针移动的电源符号,按Tab键,即出现如图所示的Power Port对话框

Protel 99 SE原理图设计

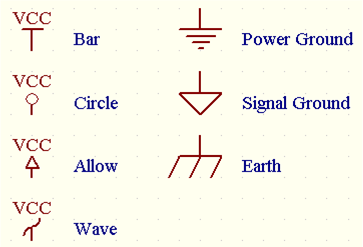

5、编辑电源与接地元件是在窗口的Style栏中修改电源类型,Orientation修改电源符号放置的角度。

Protel 99 SE原理图设计

6、放置接点:要放置节点,可单击电路绘制工具栏上的按钮或执行菜单Place/Junction,这时鼠标指针会由空心箭头变成大十字,还有一个小黑点。将鼠标指针指向欲放置节点的位置,单击鼠标左键就好了。

Protel 99 SE原理图设计

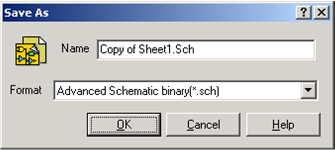

7、在保存文件时如果不希望覆盖原来的文件,可换名保存。具体方法是执行File/Save As...

Protel 99 SE原理图设计
