如何用AutoCAD画简单的三维图

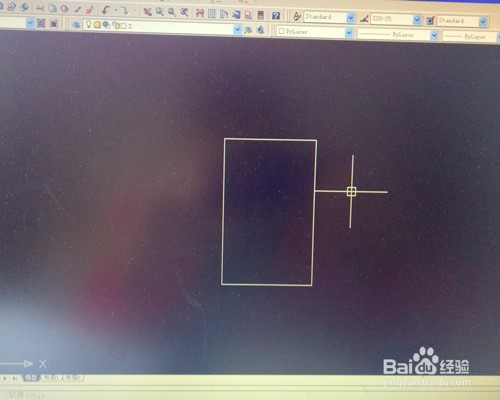

1、打开AutoCAD软件界面。首先我们画一个10X16mm的矩形。

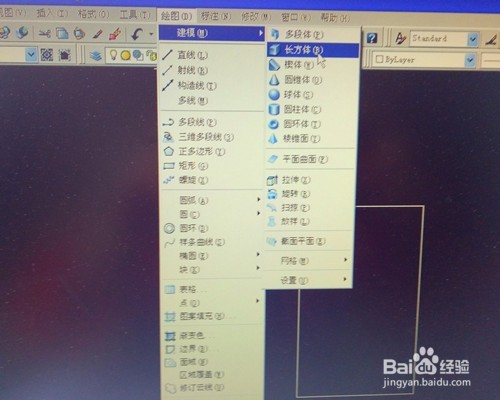

2、接着拉伸这个10X16mm的矩形：点击主菜单“绘图”→建模→长方体。然后用“长方体”命令拉伸一个5mm高的长方体。

3、接着如下图一画一个0.5X1mm的矩形。用第二步的方法拉伸此矩形5mm.

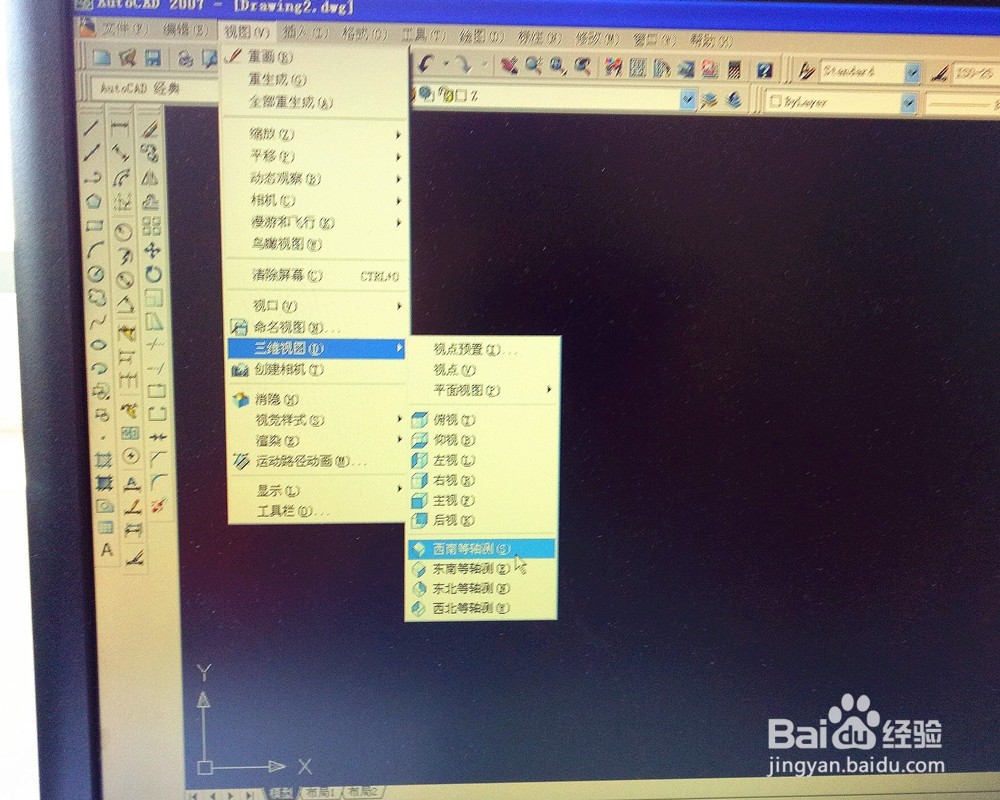

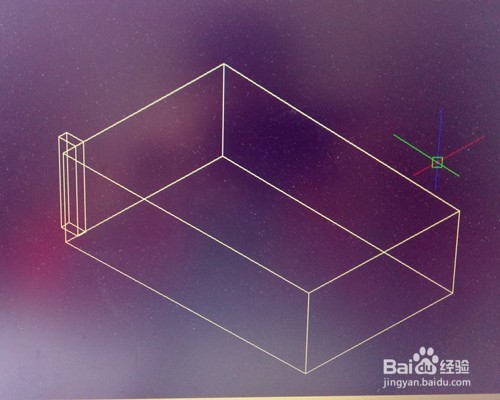

4、现在，我们让图形界面呈现三维造型空间：点击主菜单“视图”→三维视图→西南等轴测，进入三维画面，如下图二。

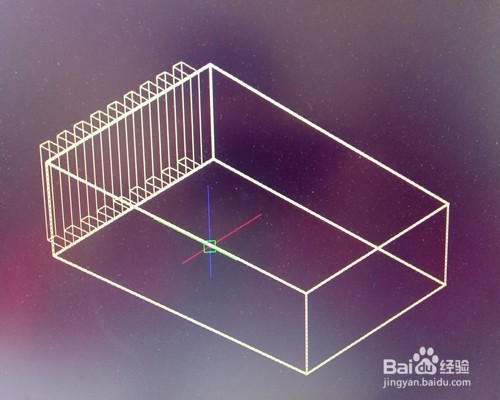

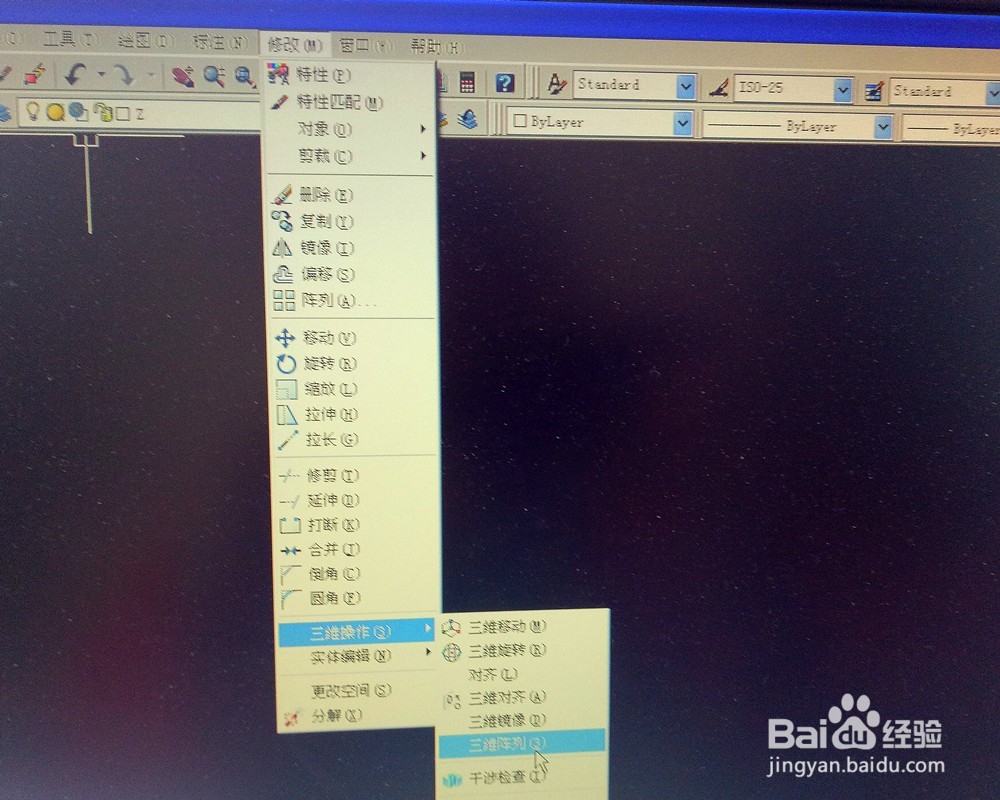

5、接着我们把小长方体进行阵列：点击主菜单“修改”→三维操作→三维阵列。用“三维阵列”命令阵列9个间距为1mm的长方体，阵列后如下图二。

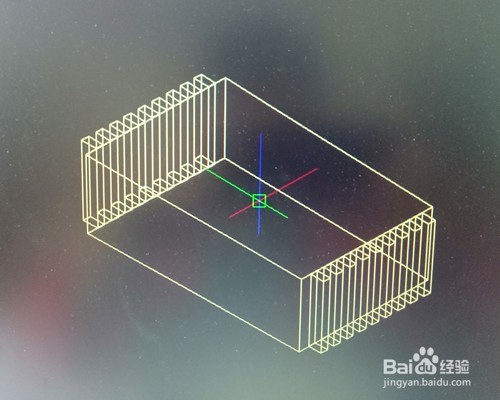

6、然后对阵列的的小长方体进行镜像：点击主菜单“修改”→三维操作→三维镜像。镜像后的图如下图二。

7、现在我们用三维“并集”命令将几个长方体合并为一个整体：点击主菜单“修改”→实体编辑→并集，并集后如下图二。最后，点击主菜单“视图”→视觉样式→三维隐藏，就出现开头介绍第一副实体图。
