三菱FX系列PLC定位如何控制

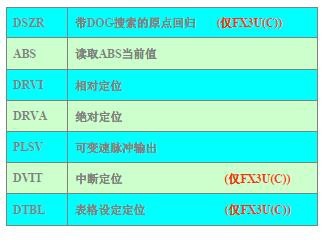

1、FX3U的晶体管输出基本单元有内置的高速脉冲输出功能，输出格式是脉冲+方向，可以实现大部分简单的定位控制，主要由以下指令控制，如下图所示

3、在PLC类型中选择FXCPU，PLC系列选择FX3U（C），然后点击确定按钮，如下图所示

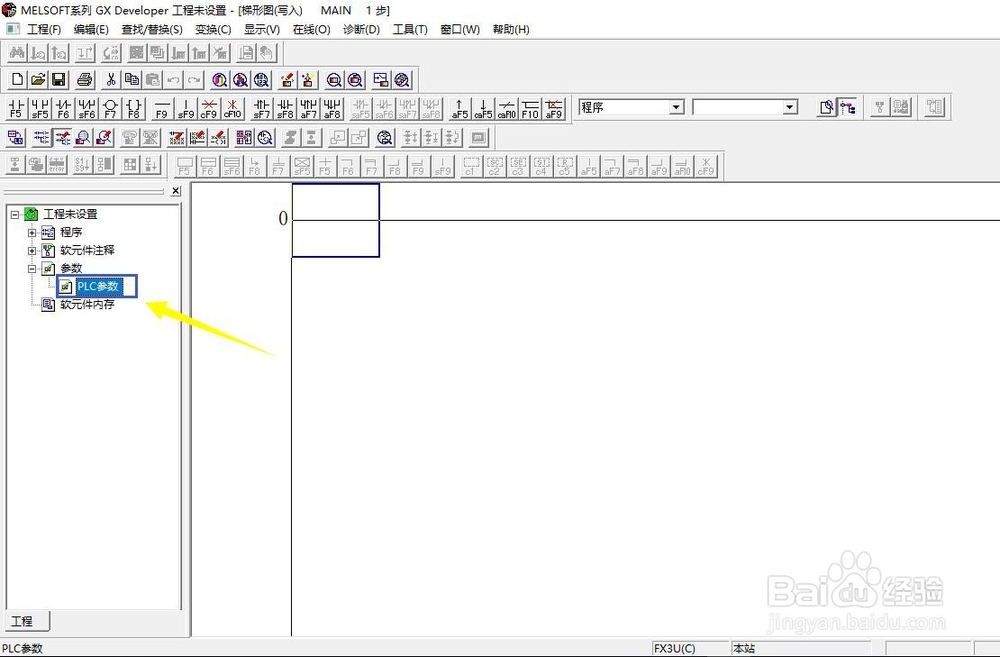

4、在左侧栏位选择找到参数--PLC参数，然后双击PLC参数，如下图所示

6、接着在FX参数设置界面选择定位设置--详细设定，如下图所示

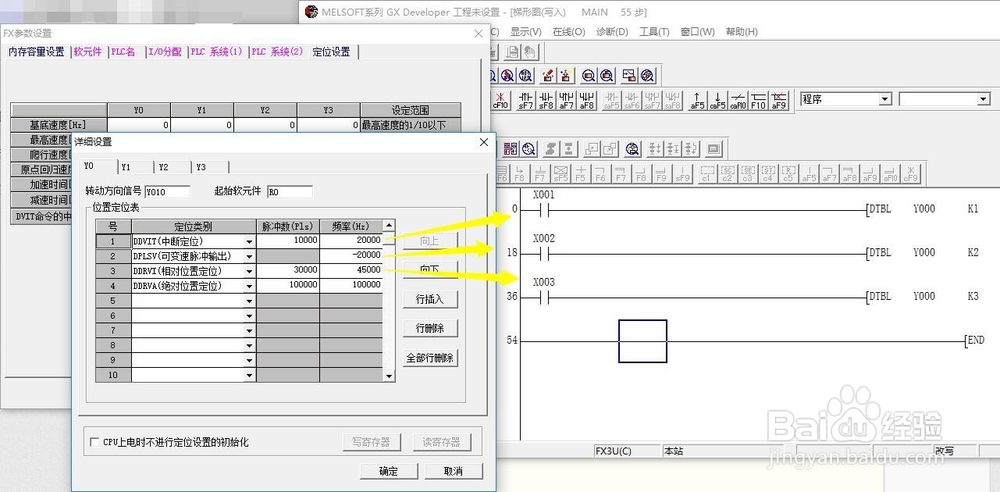

8、在定位表中给出了DVIT，PLSV，DRVI，DRVA。。。定位指令，我们用Y0控制第一轴的定位程序如下所示，使用DTBL指令从而实现了3种方法的定位控制！
