Proe三维训练八十三之圆柱面U形槽

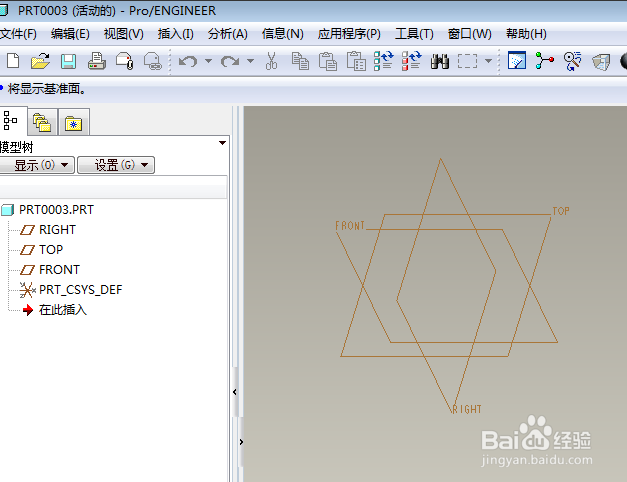

1、如下图示，打开Proe软件，新建一缺省的实体零件，

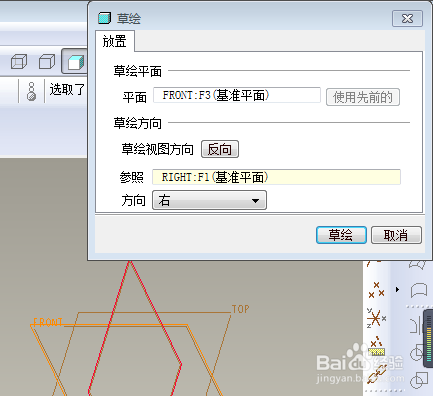

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

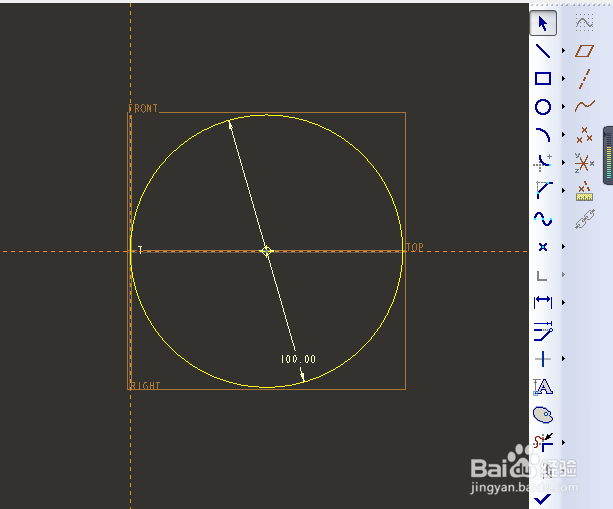

3、如下所示，。激活圆命令，画一个圆，与纵蛹侦硫馕轴相切，双击修改直径为100，点击右边工具栏中的√，完成并退出草绘。

4、如下图所示，左上角设置双向拉伸高度为200，回车，完成并结束拉伸操作。

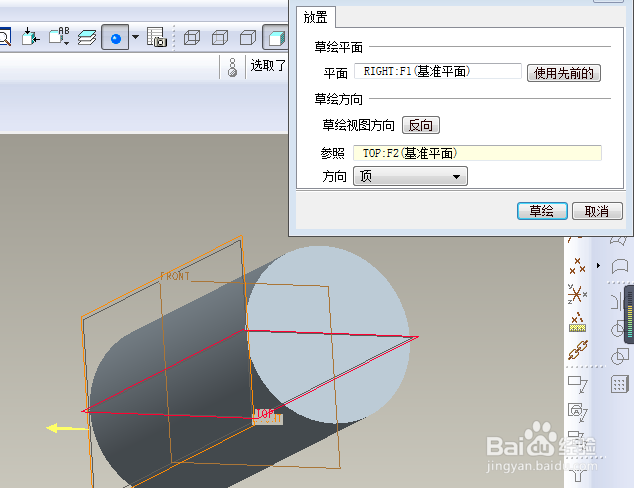

5、如下图所示，执行【拉伸——放置——定义——RIGHT面——草绘】，直接进入草绘环境。

6、如下图所示，激活矩形命令，画矩形，双击彭榧逡钚修改尺寸：长100，宽40，上边距离横轴20，右边距离纵轴50，激活圆命令，画两个相切圆，激活删除段命令，删除两个半圆弧线段与矩形的左右两边，点击右边工具栏中的√，完成并退出草绘。

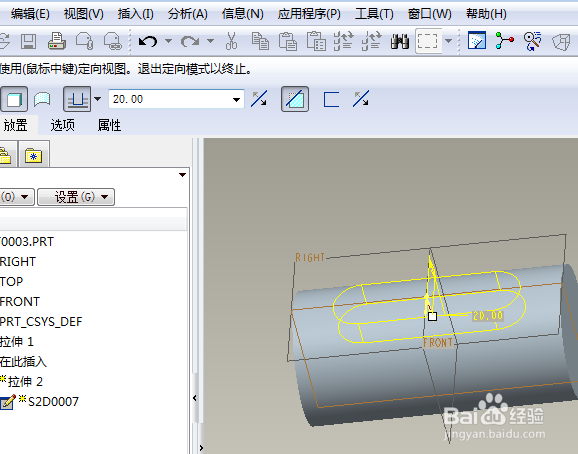

7、如下图所示，左上角设置拉伸高度为20，调整方向，点击去除材料，回车，完成并结束拉伸操作。

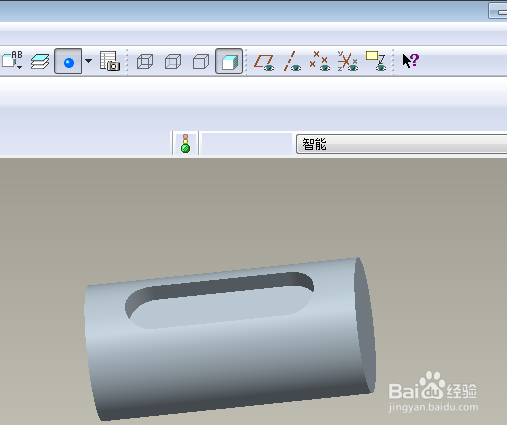

8、如下图所示，隐藏所有的基准，、、、、、、、、、、至此，这个三维实体零件就创建完成了，本次训练结束。
