如何配置GPRS DTU及3G DTU以及配置技巧

首先将DTU的硬件与配置电脑连接好，注意不要上电。其次将配置工具打开，如果没有配置工具时，可以通过超级终端进行配置。准备工作完成后，打开串口，开始给DTU上电进行配置。具体配置如下：

DTU配置方式有三种方式：本地串口配置、网络远程配置和短信远程配置（仅3180系列产品）

本地串口配置

本地串口配置有两种配置方式，分别是工具配置和手动配置。本说明书着重说明工具配置的方式。

工具配置

1、用串口线将DTU的串口和电脑的串口连接起来。并注意所接的电脑串口编号。

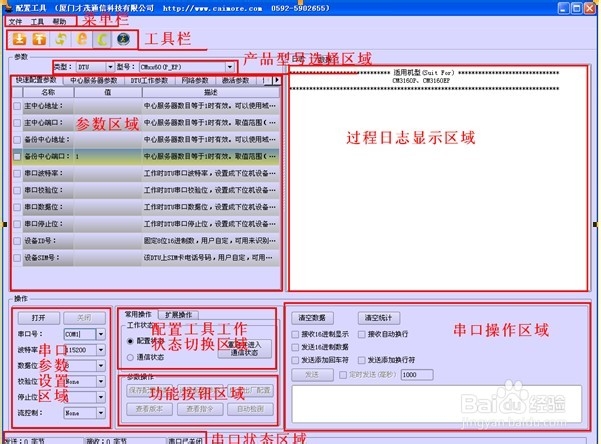

2、在“配置光盘”里面找到“厦门才茂DTU配置软件VXXX.exe”（XXX为软件版本号。配置光盘中文件路径：文\无线数据传输终端DTU\产品工具软件\厦门才茂DTU配置软件V544\厦门才茂DTU配置软件VXXX.exe”），并打开此程序。程序界面如下图所示：

3、在“产品型号选择区域”中，根据要配置的产品型号来选择相应的“类型”和“型号”。

4、在“串品参数设置区域”中，选择“串口号”为DTU与电脑相接的串口号；选择“波特率”为115200；选择“数据位”为8；选择“校验位”为NONE；选择“停止位”为1；选择“流控制”为NONE。然后点击打开串口。

5、在“过程日志显示区域”中会出现给DTU上电提示，如下：

这个时候给DTU上电。

6、直到提示“读取配置参数：成功！”就可以对参数进行配置了。

7、配置过程可以参考《第四章快速配置DTU》和《第五章DTU功能详细配置》。

8、配置完成后点击“保存配置参数”来保存配置

无线网络配置

当DTU连接上服务器后。服务器可以通过无线网络对DTU的参数进行远程相应的修改。步骤如下：

1、服务器软件向指定的DTU发送“***COMMIT CONFIG***”（不包含引号）的数据包。

2、当服务器软件收到DTU返回的“Remote Config Ready”，说明DTU进入网络配置状态。

3、通过AT命令来配置DTU的参数。（详细的AT命令可以参考《附件二：AT命令集》）

4、配置完成后请重启DTU（发送AT+RESET命令）。

短信配置（仅3180系列产品可用）

当SIM卡有开通短信业务的时候，DTU可以通过短信来修改DTU的参数。

发送修改DTU参数的短信格式如下：***COMMIT CONFIG***:AT命令。（详细的AT命令可以参考《附件二：AT命令集》）

修改参数完成后请重启设备让参数生效（发送短信***COMMIT CONFIG***:AT+RESET）
