教程：wireframe，prototype，mockup有何不同

wireframe,prototype,mockup 三者经常被混用，很多人把三者都叫原型，真的是这样吗？我们来看看三者到底有何不同。先来做一道选择题：

工具/原料

墨刀

引入

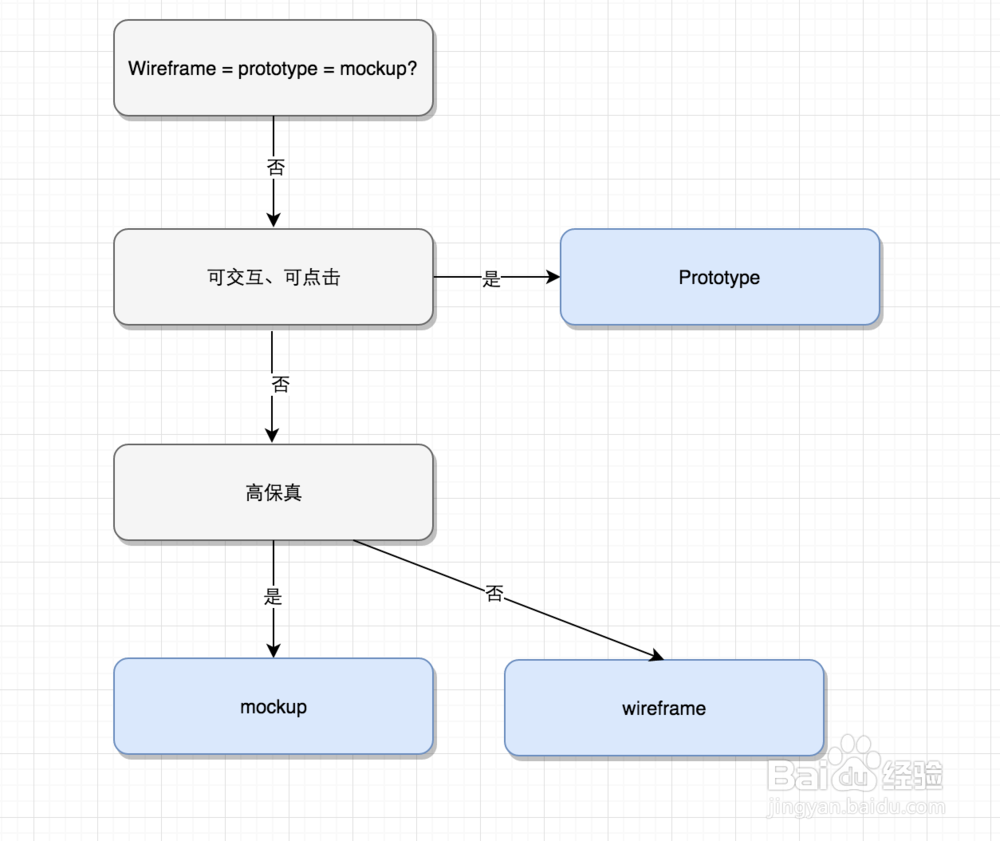

1、从这张图可以看出，prototype 和其他两者的不同之处在于是否可交互，可点击，prototype 是动态的；而 wireframe 和 mockup 则是静态的。wireframe 和 mockup 之间的区别则在于是否高保真。wireframe 之于 prototype 就像建筑蓝图之于样板房。

wireframe——不关注外观，只关注功能

1、wireframe 中文称「线框图」，用来表达产品的概念、产品架构、内容优先级、页面布局和操作逻辑。它专注于产品的主要功能和在不同的场景中该如何操作，因此视觉元素应尽量简化，甚至不需要考虑，用色以黑白灰为主，最多再加上蓝色，蓝色通常用于导航栏与下方区块的区分。它是低保真的。可以在纸上手绘（Source:galynbunnell）

2、可以白板上随便涂鸦（Source: Bradley Hawkins）

3、也可以用软件工具制作（用「墨刀」制作的线框图）

4、它就像是一个城市的地图导览，只负责展示这个城市的大体框架，用它导航，可以清楚整个城市的布局，但无法鲇膣纫犀领略具体的美，那些深藏在城市各个角落中的细节之美。wireframe 是一种沟通工具，主要任务是快速视觉化产品概念，让团队成员快速了解产品概念，进而展开讨论，迅速搜集到来自大家的反馈。搜集反馈是为了改进产品，因此它不是产品的最终版本，讨论中搜集到的反馈可能会让产品改动很大，这也是为什么不需要太多考虑视觉细节部分的原因，因为反正还要改的。wireframe 关键词：

Mockup——呈现丰富的视觉细节

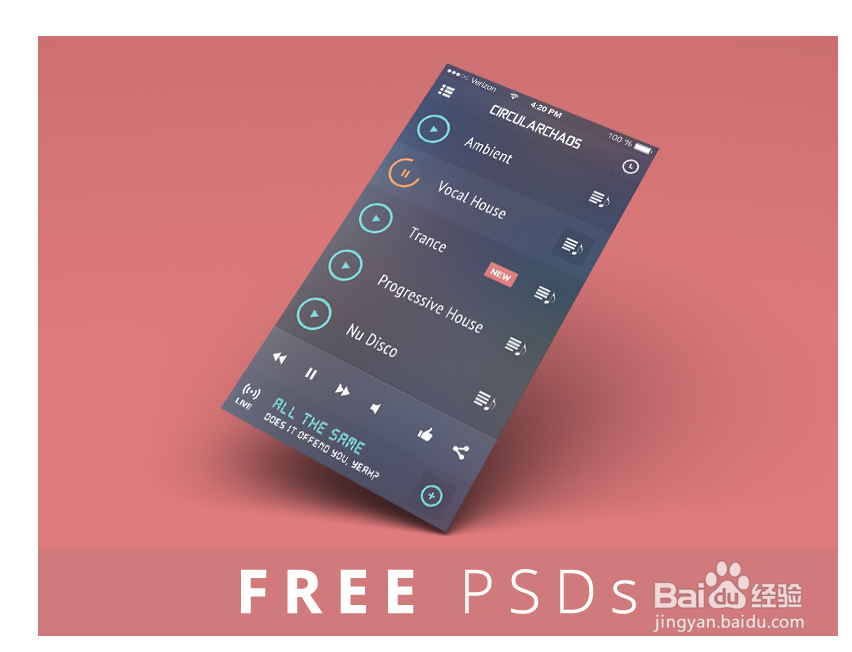

1、Mockup 为「视觉稿」，用于呈现产品整体的视觉设计，在 嘛术铹砾wireframe（线框图）的基础上增加了更丰富的视觉元素，包含图形、排版、配色等比坂叹蝠咪较细节的视觉呈现，基本上就是等同于产品的最终设计稿了。和 wireframe（线框图）一样，Mockup 也是静态的，不可操作。它专注产品的外观，加入了丰富的视觉元素，保真度高。Mockup 呈现丰富的细节，经常用于视觉设计讨论中，用于快速搜集产品视觉设计方面的反馈并加以改进。在 dribbble 上搜了一下，长这样

2、Mockup 关键词：

Prototype——可操作的原型

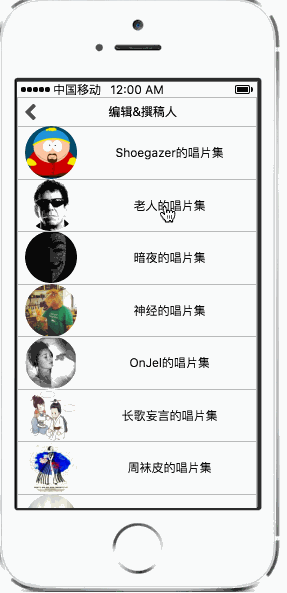

1、Prototype 中文「原型」，是指可操作的原型，比较真实地模拟了用户与 UI 界面之间的互动，通过这种方式在产品早期挖掘存在的潜在问题，并及时进行修正，帮助设计师不断验证幻腾寂埒-修正自己对于产品的想法。高保真原型 vs 低保真原型当把多张 Mockup （视觉稿）图制作成可操作的模型，这时候 Mockup 就化为了 prototype，我们称作是高保真原型。当把多张 wireframe（线框图）制作成可操作的模型，这时候 wireframe 就化为了 prototype。我们称作是低保真原型。Prototype 最重要的特性就是可操作性，判断是不是 prototype 的标准就是是不是可以动可操作。因为原型的关键词是可动可操作，因此像 ps 做出来的输出稿一般不是原型，而用墨刀实现的输出稿就是原型了，如下图所示：

2、prototype 关键词：
