SolidWorks如何建模M12的六角开槽螺母

1、如下图所示，执行【新建——零件——确定】，新建一个空白的SolidWorks文件。

3、如下图所示，激活多边形命令，以坐标原点为圆心画正六边形，激活圆命令，以坐标原点为圆心画圆，激活智能尺寸命令，标注正六边形对边18，圆直径ø10.11，最后 退出草图。

5、如下图所示，点击工具栏中的旋转切除图标，点击设计树中的前视基准面，使软件进入到草图环境。

7、如下图所示，回到 切除-旋转 对话框，看着预览的效果还可以，直接点击√，结束本次操作吧。

9、如下图所示，这里是创建螺旋线，步骤有点多，请看笔者一一道来，1、点击工具栏中的 曲线 ，2、点击其展开菜单中的 螺旋线/涡状线，3、点击实体端面，4、进入草图之后激活圆命令，以坐标原点为圆心画圆，标注直径ø12，退出草图，5、回到对话框中设置螺旋线参数，螺距：1.75、圈数8，起始角度0.0度，调整方向，6、打√，结束并完成螺旋线的创建。

11、如下图所示，进入草图，首先激活直线命令，画一个三角形，添加约束成等边三角形，激活智能尺寸，标注三角形尖部顶点距离原点横向距离6，三角形高度1.5，好了，可以“退出草图”了。

13、如下图所示，首先点击工具栏中的 拉伸切除 图标，然后点击设计树中的前视基准面。

15、如下图所示，回到 切除-拉伸 对话框，从预览效果可知默认的拉伸高度不用改，只要点击√，完成并结束本次操作。

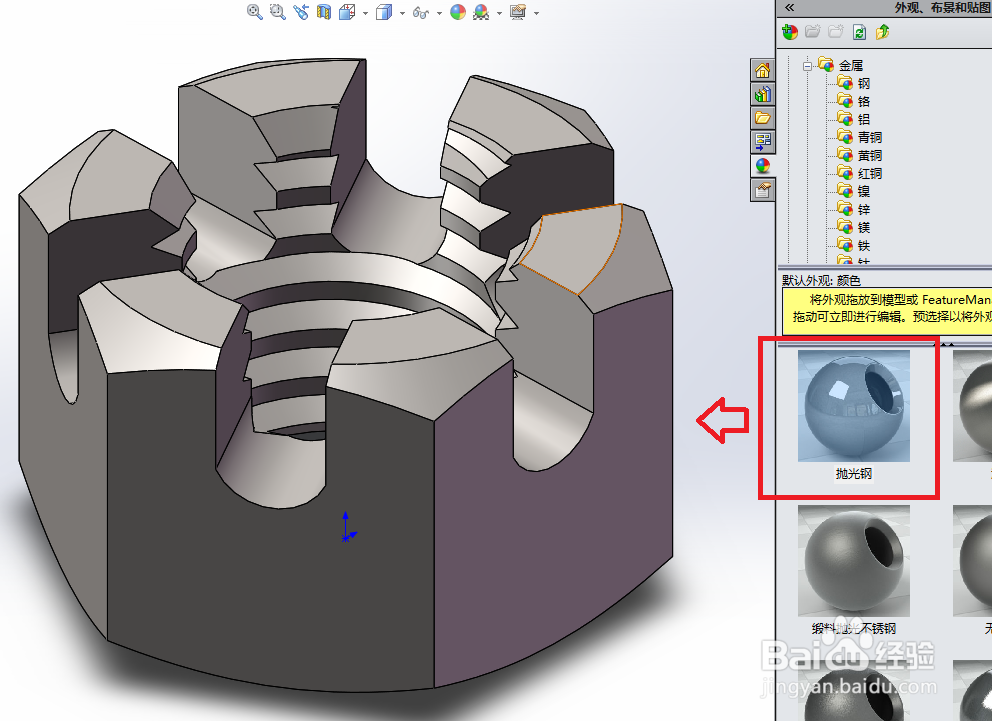

17、如下图所示，从右边外观中找“抛光钢”这种颜色，将其拖动到实体上，整个M12的六角开槽螺母就建模完成了，一路看下来，是不是很简单呢？会者不难，关键是难者不会，希望能帮到有兴趣的你们。
