creo4.0拔模检测分析

2025-06-26 03:01:41

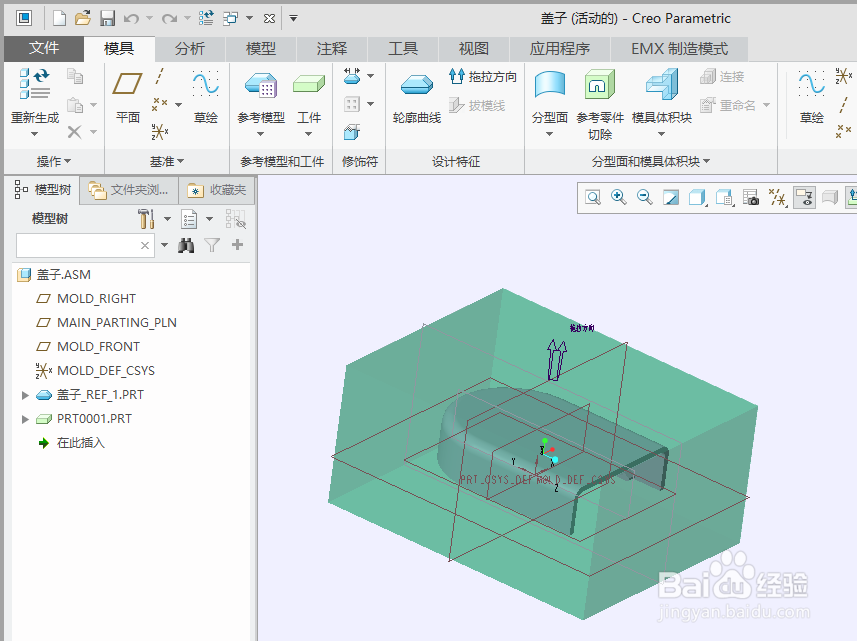

1、打开模具文件(以:“盖子.ASM”为例)

creo4.0拔模检测分析

2、遮蔽坯料:在模型树中右击“PRT0001.PRT”,选择“遮蔽”命令。

creo4.0拔模检测分析

3、单击“模具”功能选项卡“分析”区域中的命令“拔模斜度”,弹出“拔模斜度”对话框。

creo4.0拔模检测分析

4、单击“参考模型(盖子_REF_1.PRT)”为分析曲面。单击后出现“颜色比例”对话框。因为拖拉方向与拔模方向一致, 所以方向选择“使用拖拉方向”。

creo4.0拔模检测分析

5、单击“颜色比例”右下角的向下展开按钮,可以进一步设置颜色显示。

creo4.0拔模检测分析
creo4.0拔模检测分析

6、按下图,可以该为逐渐变色。

creo4.0拔模检测分析

7、按下图,可以改为阶梯式颜色。

creo4.0拔模检测分析
