Proe三维训练二十一之拉伸加旋转除料

1、如下所示，打开Proe软件，新建一缺省的实体零件。

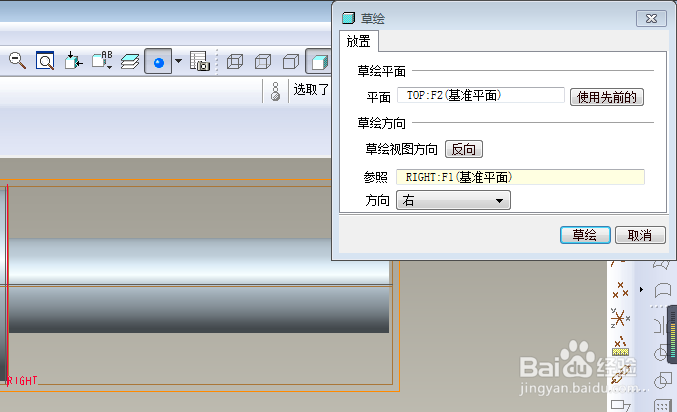

2、如下图所示，执行【旋转——位置——定义——top面——草绘】，直接进入草绘。

3、如下图所示，激活中心线命令，画一个中心线，与横轴重合，激活直线命令，画出轮廓，双击修改尺寸：左边线长10，距离纵轴30，中间横线长40，距离上边线5，点击√，完成并退出草绘。

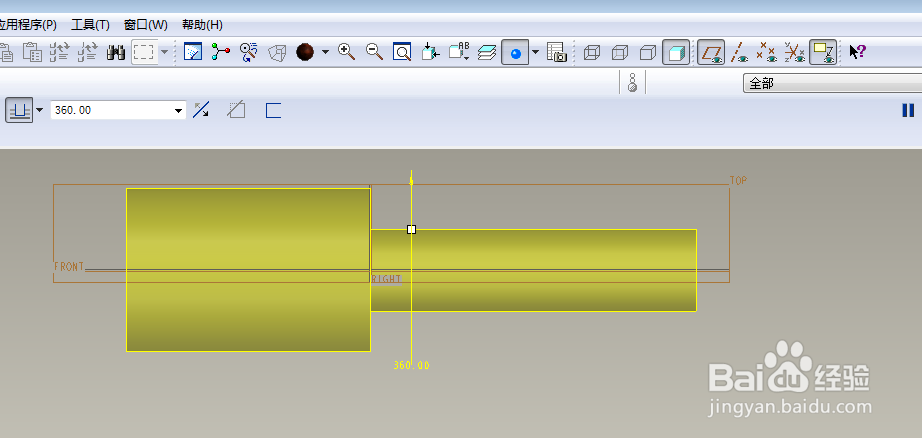

4、如下图所示，直接回车，完成并结束旋转操作。

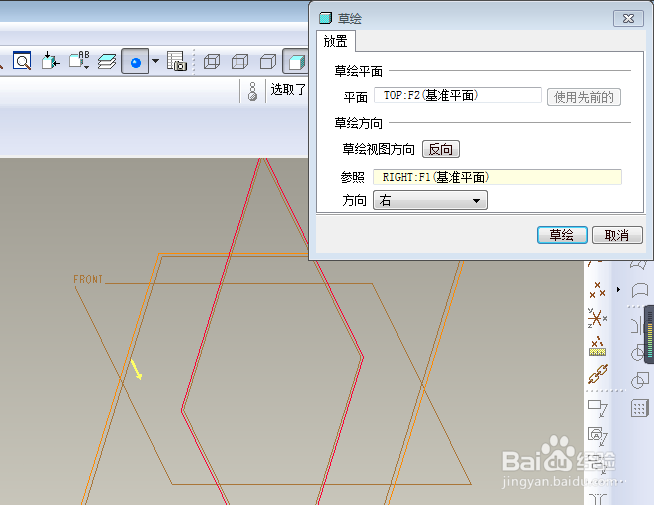

5、如下图所示执行【拉伸——放置——定义——top面——草绘】，直接进入到草绘环境。

6、如下图所示，激活圆弧命令，画一个圆弧，仇荸驼惦双击修改尺寸：两端点距离20，右端点距离纵轴5，两端点距离横轴10，激活直线命令，画直线部分，将圆弧封闭，点击√，完成并退出草绘。

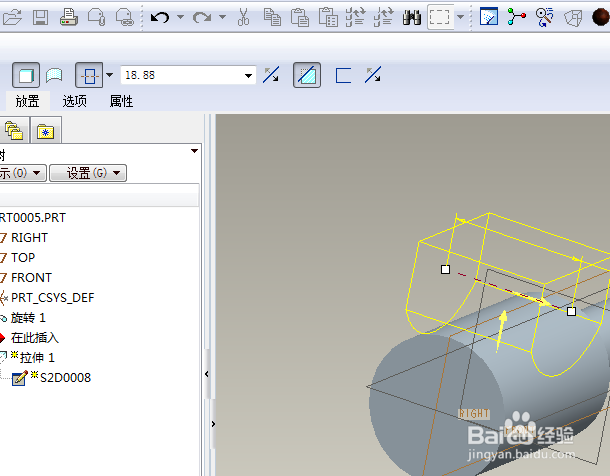

7、如下图所示，左上角设置双向拉伸，距离18，去除材料，回车，完成并结束拉伸操作。

8、如下图所示，软件右边工具栏中点击倒圆角，软件左上角设置半径R1，选中所有的实体边线，回车，完成并结束倒圆角操作。

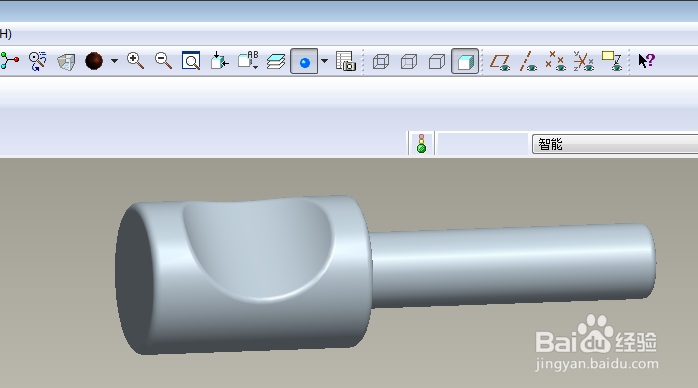

9、如下图所示，在上边工具栏中隐藏所有的基准，、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
