基于LED构件库的数码管编程方法

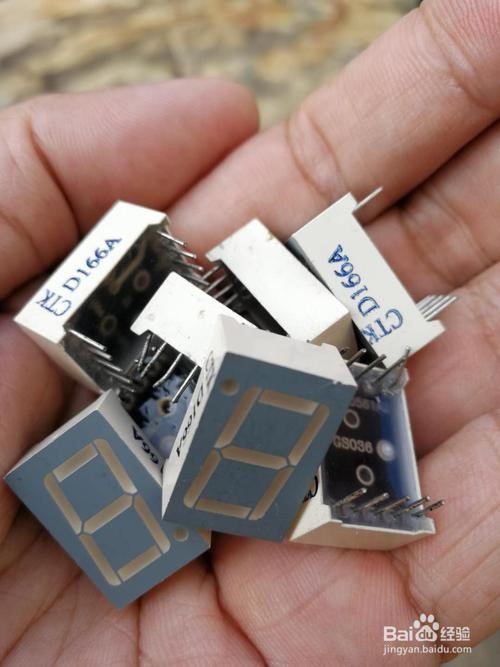

1、八段LED数码管显示器由呖分甾胗8个发光二极管组成。基中7个长条形的发光管排列成“日”字形，另一个贺点形的发光管在数码管显示器的右下角作为显示小数点用，它能显示各种数字及部份英文字母。

2、LED数码管显示器有两种不一样的形式：一种是8个发光二极管的阳极都连在一起的，称之为共阳极LED数码管显示器；另一种是8个发光二极管的阴极都连在一起的，称之为共阴极LED数码管显示器。

3、共阴和共阳结构的LED数码管显示器各笔划段名和安排位置是相同的。

4、当二极管导通时，对应的笔划段发亮，由发亮的笔划段组合而显示的各种字符。

5、8个笔划段hgfedcba对应于一个字节（8位）的D7 D6 D5 D4 D3 D2 D1 D0,于是用8位二进制码就能表示欲显示字符的字形代码。

6、在单片机应用系统中，数码管显示器显示常用两种办法：静态显示和动态扫描显示。所谓静态显示，就是每一个数码管显示器都要占用单独的具有锁存功能的I/O接口用于笔划段字形代码。
