如何分析热力学性质传感器模块？

1、库：

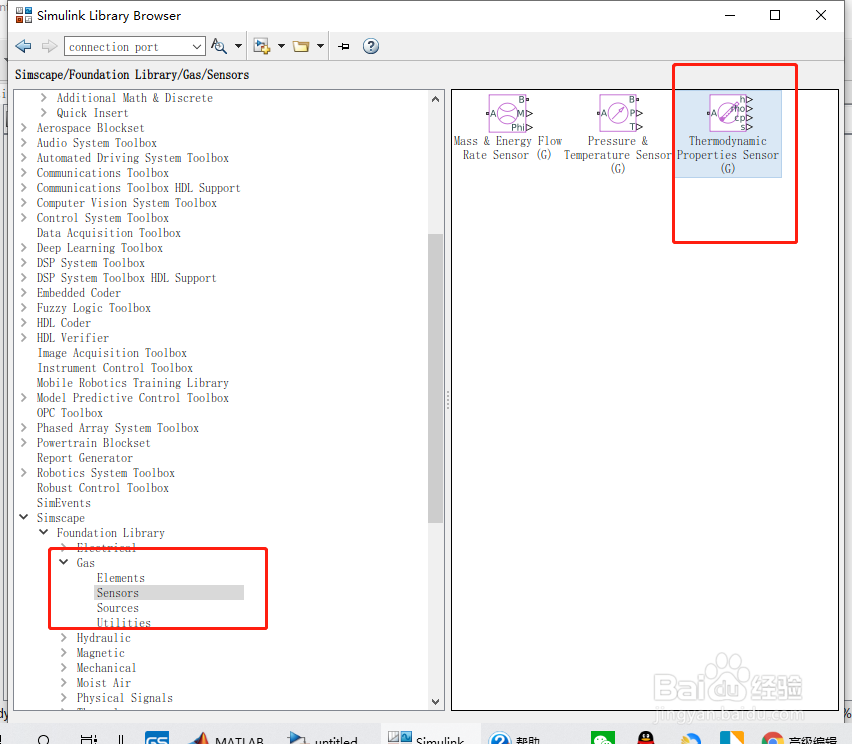

Simscape / Foundation Library / Gas / Sensors

如下图所示。

2、说明

热力学特性传感器（G）块是一种理想的传感器，可测量气体网络中的比焓、密度、定压比热和比熵。没有质量或能量流过传感器。

该模块在与端口A相连的节点处测量这些热力学性质。前三个测量值（比热、密度、恒压下的比热）是相对于绝对零度进行的。对于什么是零熵没有统一的定义，因此可以使用块参数为传感器校准提供参考熵值。

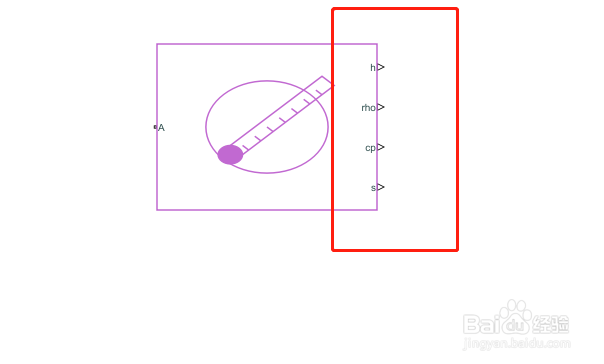

3、h—比焓测量，kJ/kg

物理信号

测量气体比焓的物理信号输出端口。

rho-密度测量，kg/m^3

物理信号

测量气体密度的物理信号输出端口。

cp——定压比热，kJ/（kg*K）

物理信号

测量恒压下气体比热的物理信号输出端口。

s-比熵测量，kJ/（kg*K）

物理信号

测量气体比熵的物理信号输出端口。

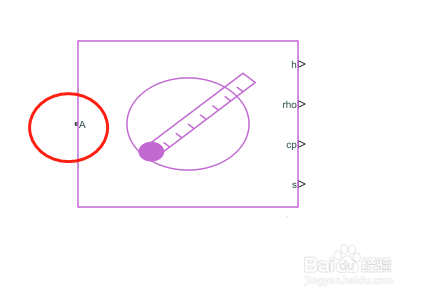

4、A-传感器进口

气体

天然气储油口。将此端口连接到气体网络中要测量热力学性质的节点。所有测量均以绝对零度为基准。

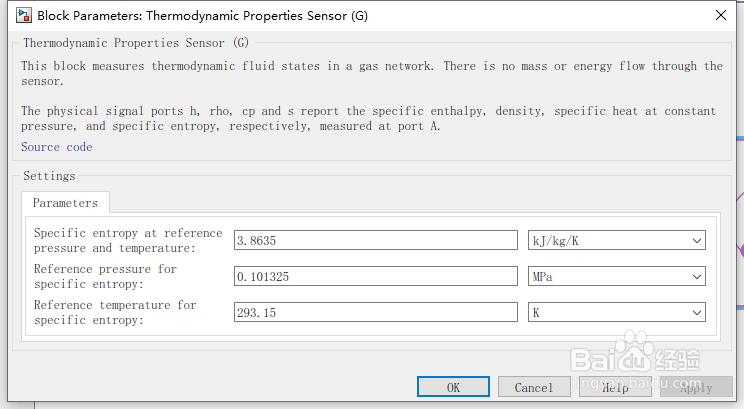

5、参考压力和温度下的比熵.用于传感器校准的参考比熵

3.8635 kJ/kg/K（默认）

传感器经过校准，以便在端口A处于参考压力和温度时输出该特定熵值。

比熵参考压力-用于传感器校准的参考压力

0.101325兆帕（默认）

对传感器进行校准，以便在端口A处于参考压力和温度时输出由参考压力和温度下的比熵参数指定的值。

比熵参考温度-用于传感器校准的参考温度

293.15 K（默认）

对传感器进行校准，以便在端口A处于参考压力和温度时输出由参考压力和温度下的比熵参数指定的值。
