NX8.5麻花钻头的绘制

1、首先添加一个圆柱，比如绘制10mm的钻头，就设置圆柱直径为10长度为100。

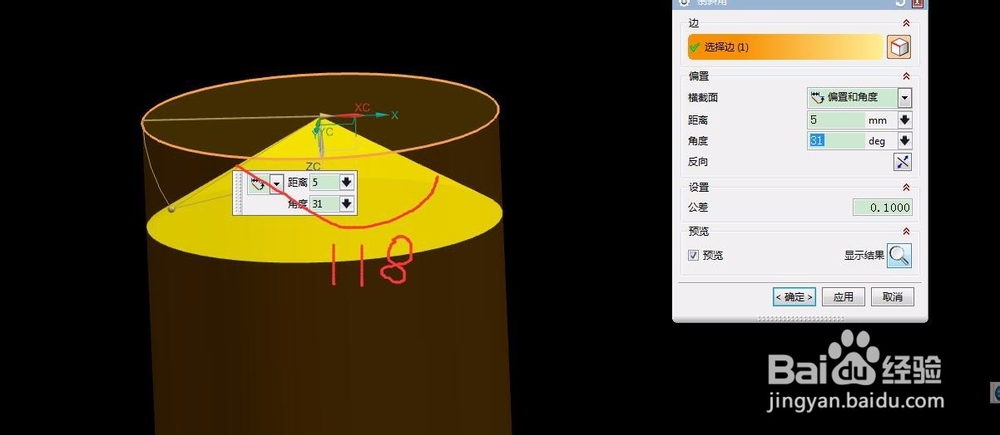

2、倒角，角度为118度。

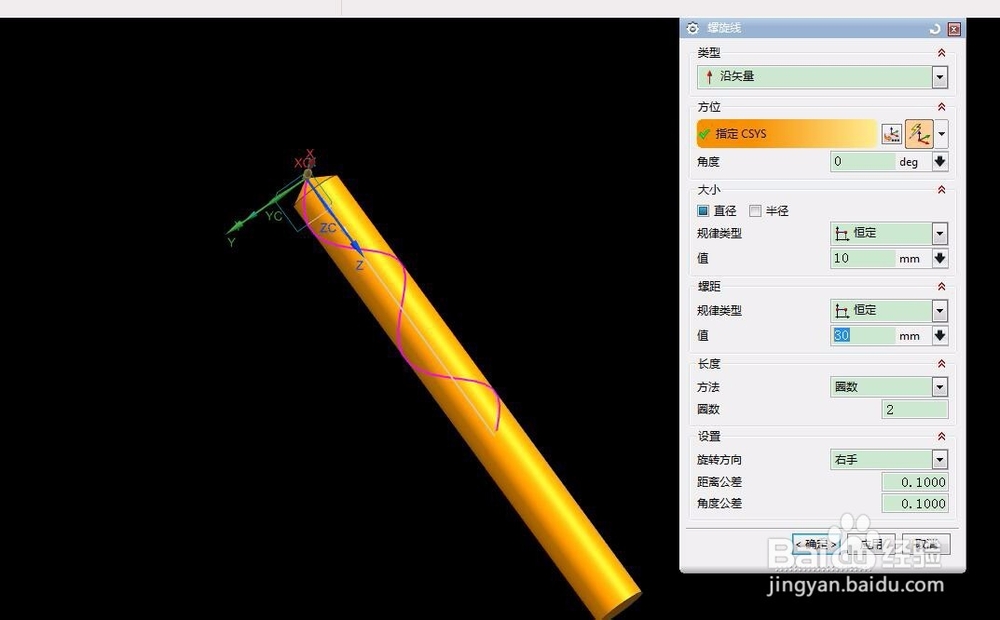

3、绘制螺旋线，直径10，圈数2，螺距30

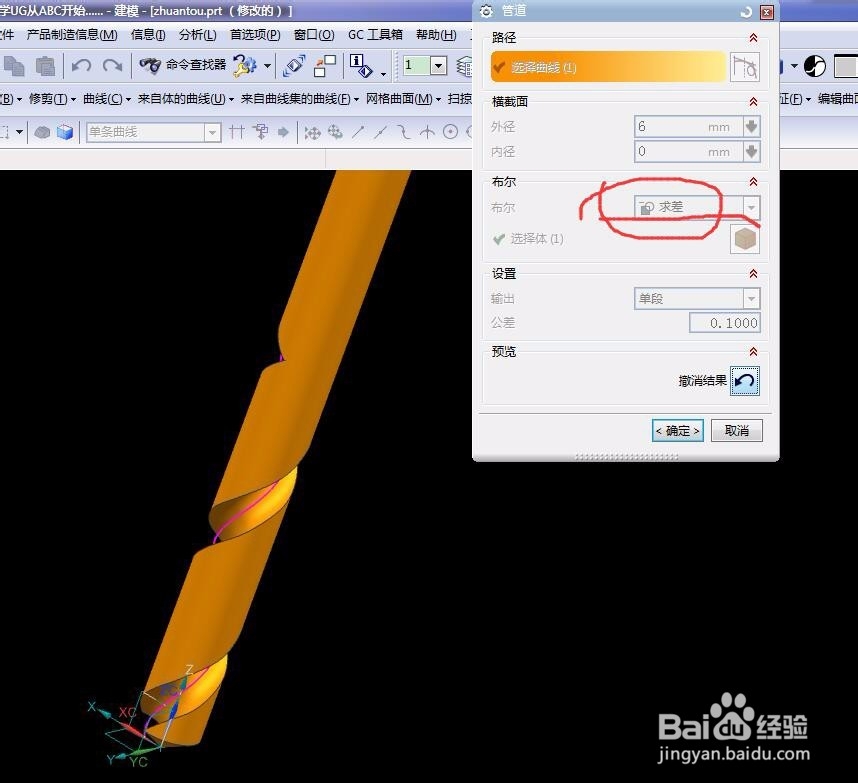

4、通过管道命令绘出一侧的切削槽。

5、抽取切削槽表面，运用【修剪和延伸】命令，延伸提取的平面。

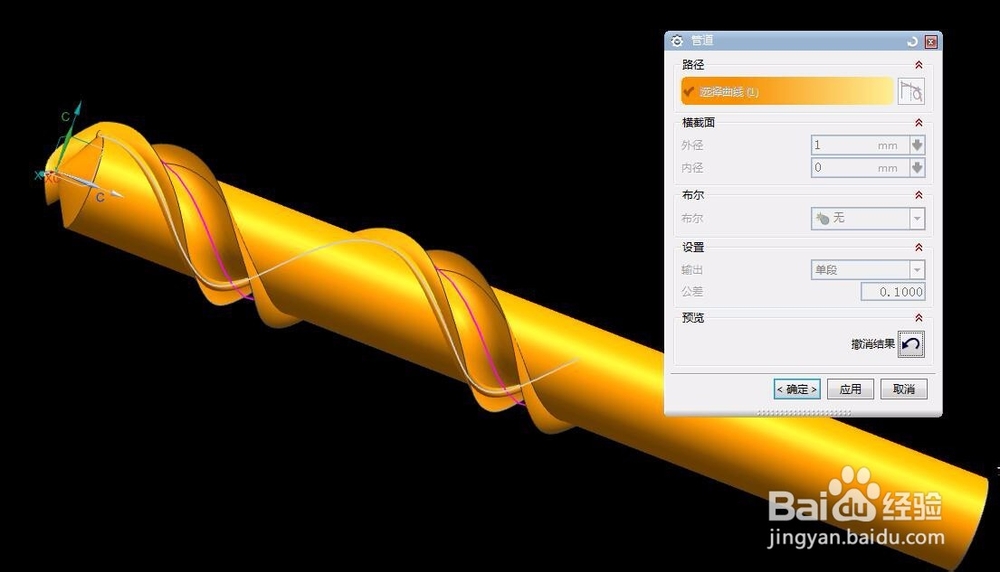

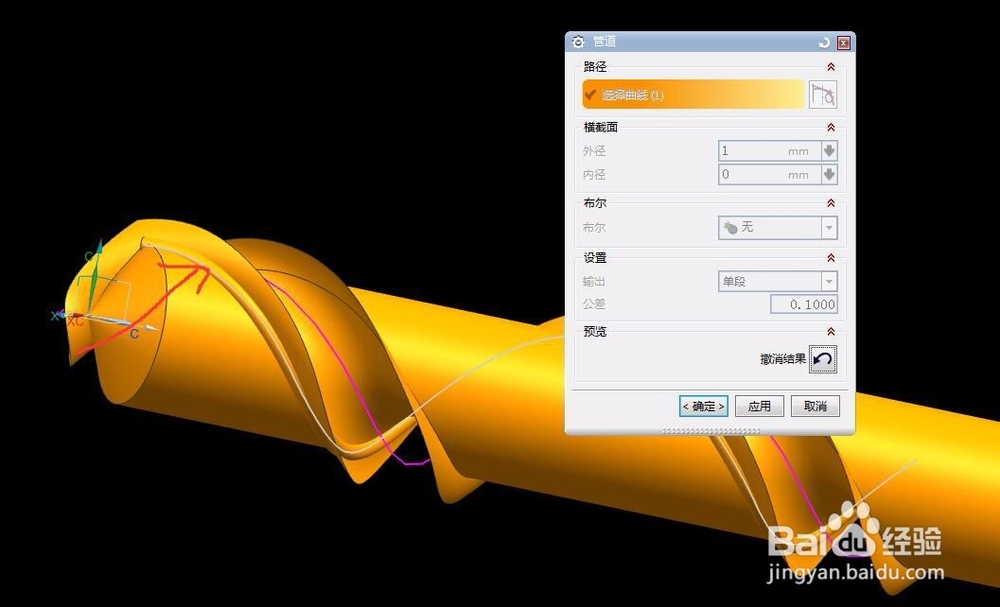

6、运用管道命令，以切削槽的一条边线为路径。

7、拆分体，隐藏不需要的部分

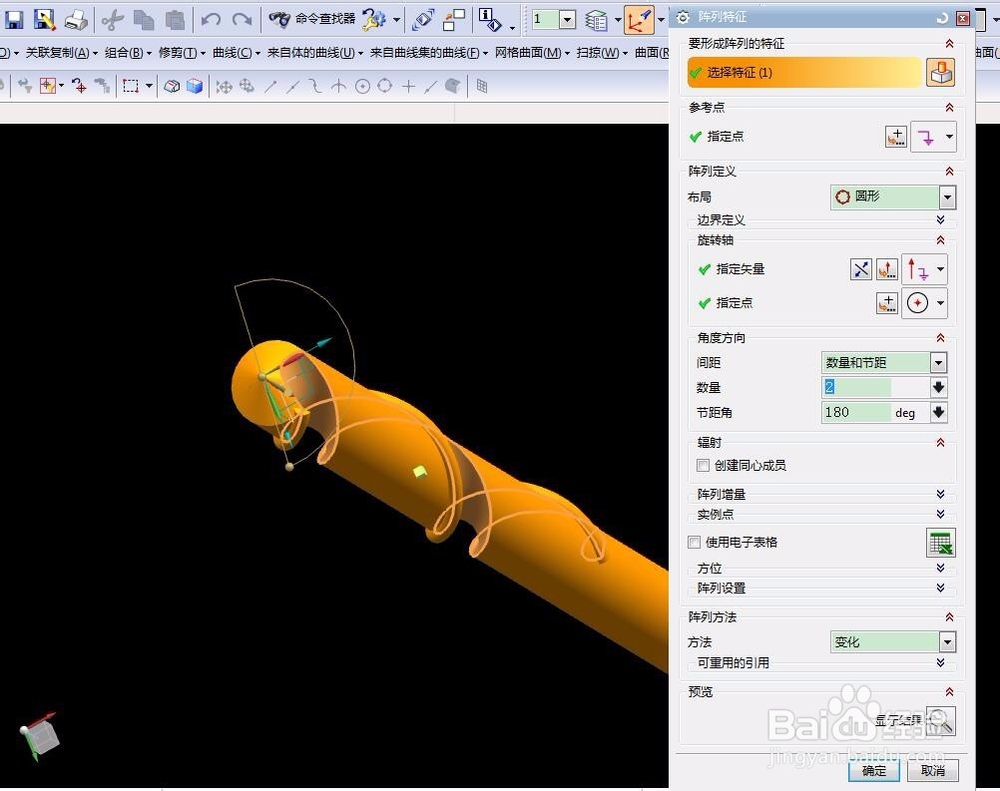

8、环形阵列第一个管道。

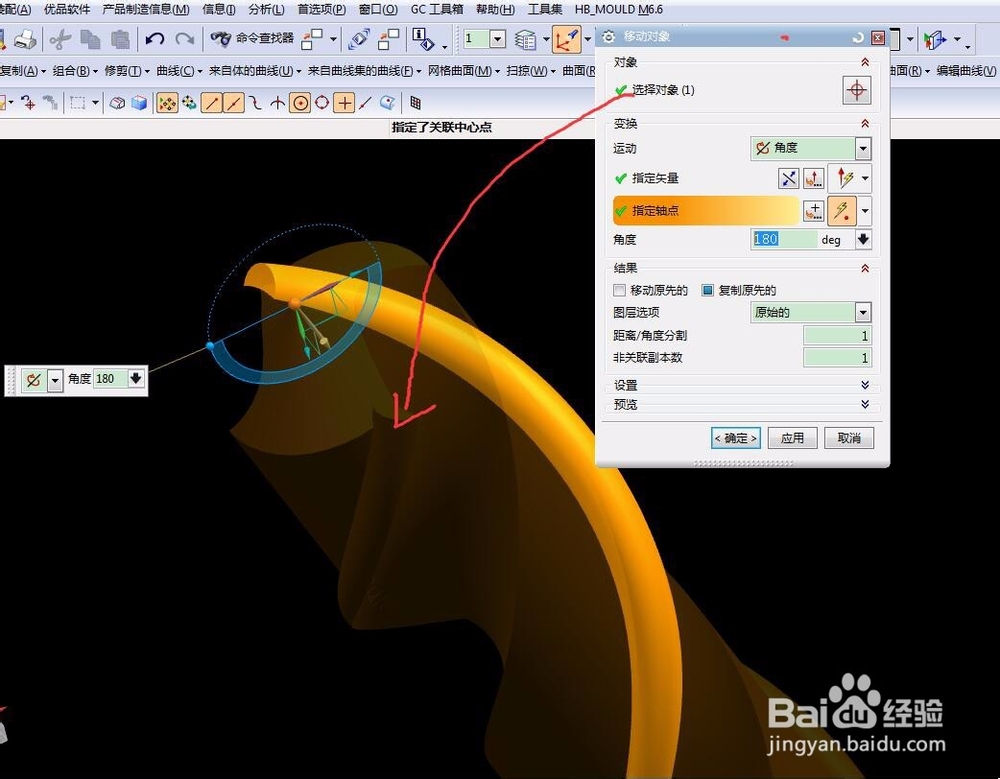

9、ctrl+t，移动对象，选择修剪后的管道

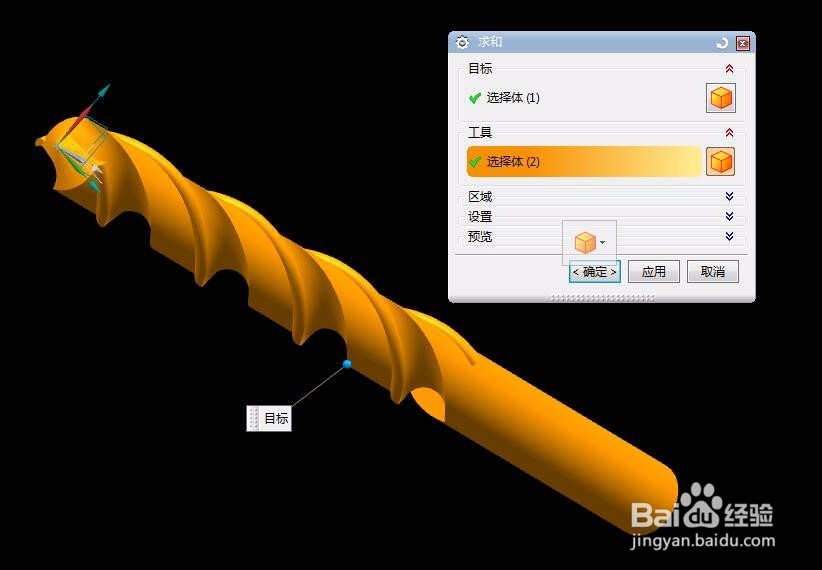

10、求和

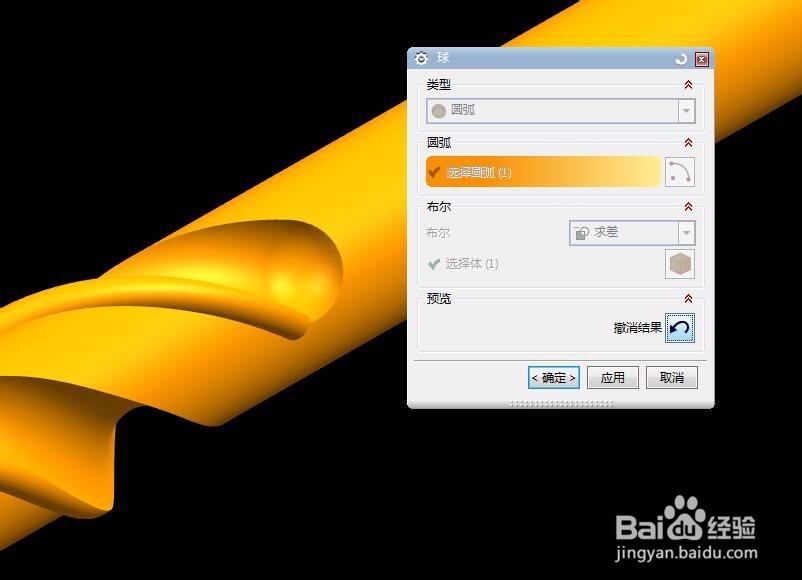

11、收尾处理，添加球，一半径添加求差，两侧相同

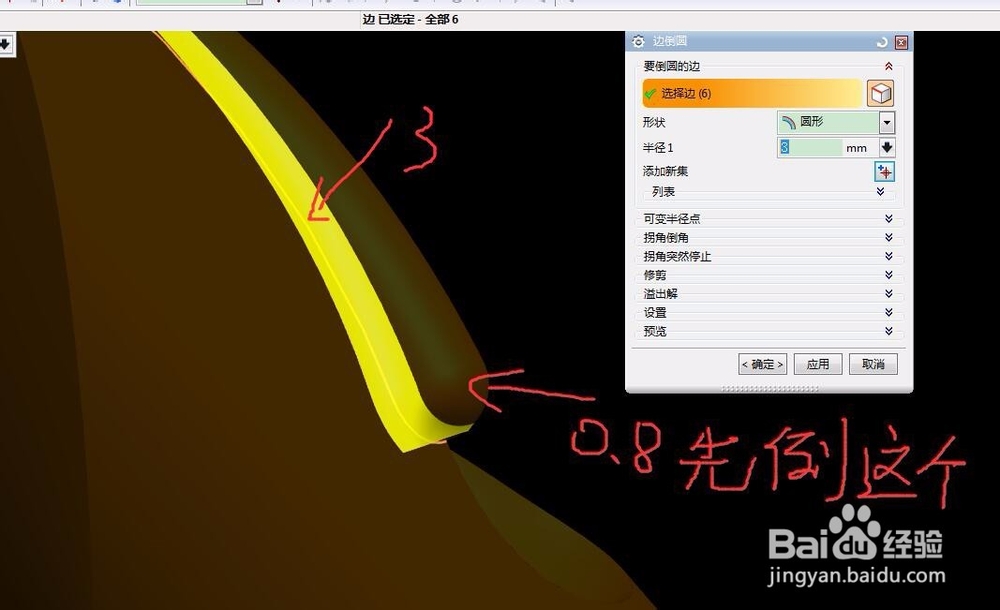

12、倒圆角，两端倒圆角0.8，侧面倒角为3

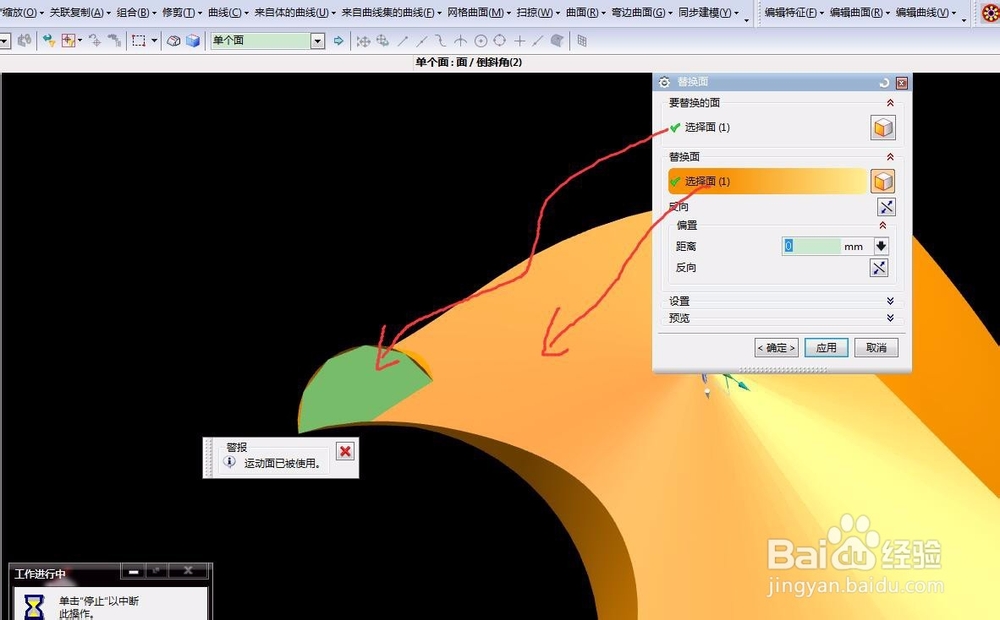

13、运用替换面命令，处理另一端

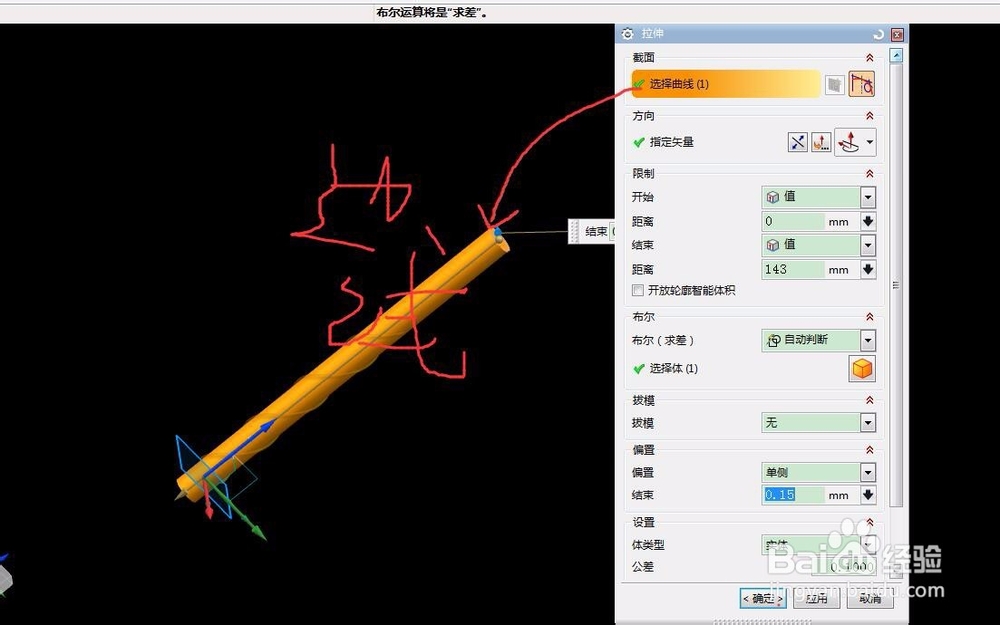

14、运用拉伸命令，点边偏置0.15，求交

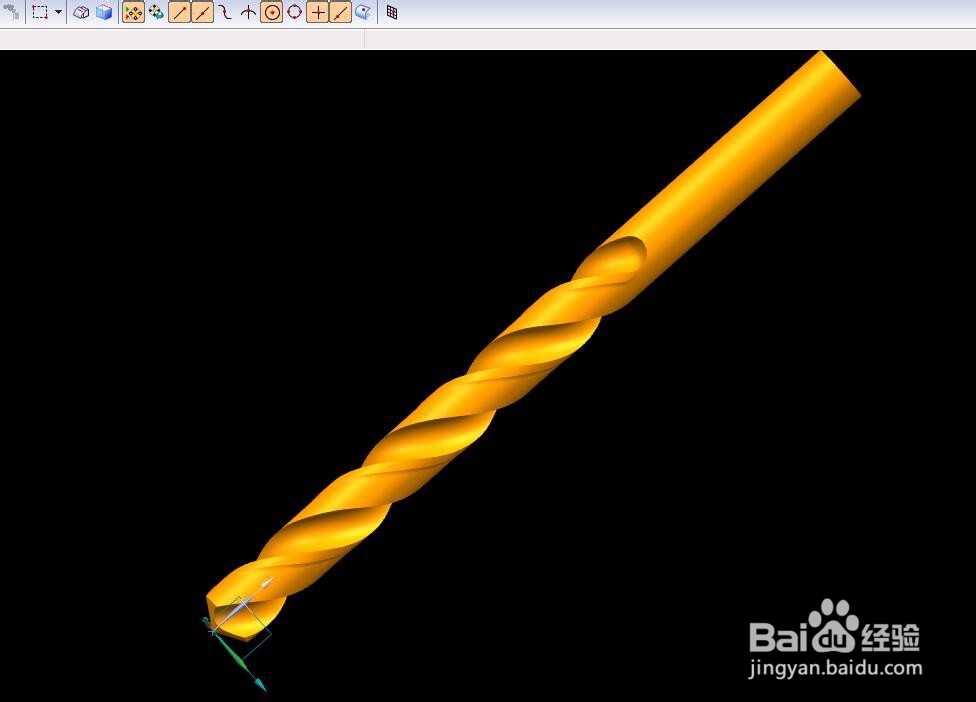

15、最终效果
