CAD绘图之文字应用相关

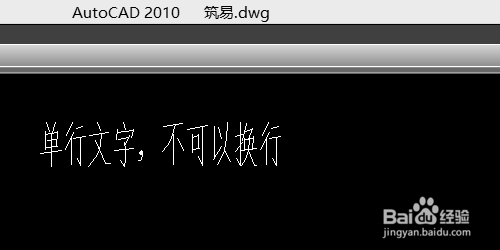

1、CAD中的文字有两种：单行文字和多行文字。单行文字用命令dt（全名text）输入，顾名思义，输入的文字内容不可换行，多用于简短的注释性标注，例如名称、规格等。

2、多行文字用命令mt（全名mtext）输入，可以换行，可以像Word一样进行各种格式化设置，例如行高、行间距、字体、颜色、下划线等。多行文字多用于段落性的说明文字。

3、用ed（全名edit）命令或者直接双击进入文字编辑状态，可以使用Ctrl+A（全选）、Ctrl+C（复制）、Ctrl+V（粘贴）等快捷方式，多行文字还可以对文字内容进行各项格式化操作，包括文字堆叠（详细可参照下面链接）。

4、在镜像命令mi（全名mirror）中，大多数情况下不希望文字跟着转动，避免出现文字颠倒或者逆向的情况，此时需要确保将mirrtext（文字镜像）的值设置为0。

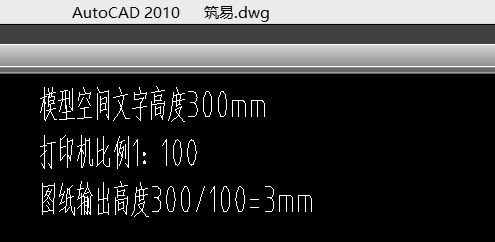

5、在确定输入文字的字高时，需要考虑最终以何种方式出图以及最终的出图比例。例如建筑图纸韦蛾拆篮经常是1：100出图，出图时的文字高度3mm，枧患筋冬绘图中需要结合不同的出图比例分别设置不同的文字高度：1、在模型空间输入文字，出图时打印机里设置的比例为1:100，则绘图时的文字高度为3*100=300mm，最终出图的高度为300/100=3mm。

6、在喋碾翡疼模型空间输入文字，图纸空间里的视口比例为1：100，出图时的打印机比例1：1，则绘图时的文字高度依然为3*100=300mm，最终出图的高度为300/100/1=3mm。这里似乎容易产生一些迷惑，实际上我们只要记住，在模型空间输入的文字是随着模型空间的图元一起缩放的，上面是在视口里缩放而不是在打印时缩放。同样道理，我们也可以设置视口比例1：1而打印机比例1：100，实际上就是视口里不缩放而在打印时缩放，因此模型空间里的文字高度还是3*100=300mm，最终出图的文字高度为300/1/100=3mm。

7、在图纸空间里输入文字时，文字是随着图纸空间里的视口等图元一起缩放的，当视口缩放比例分别为1：100和1：1时，打印比例要分别设置为1：1和1：100，这时输入的文字高度分别为3*1=3mm和3*100=300mm。

8、同理可以设置尺寸标注中的文亨蚂擤缚字高度，不同的是，尺寸标注中将文字高度和全局比例分开设置，因为全局比例还要应用于文字以外的其他图元，无论如何，我们只要把文字的尺寸设置为最终出图的3mm，然后根据上述的不同情况设置全局比例就可以了。
