电容式电压互感器现场测试仪工作原理及接线方法

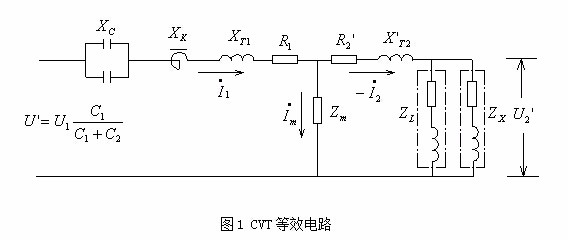

1、XC为等值电容（C1+C2）的电抗；XTI、XT2’分别为中压变压器的一二次绕组漏抗

（折算到一次侧）；R1为中压变压器一次绕组和补偿电抗器绕组直流电阻及电容分压器损耗等值电阻之和（）；R2’为中压变压器二次绕组的直流电阻（折算到一次侧）；Zm为中压变压器的励磁阻抗；Xk为补偿电抗器的电抗。CVT的误差主要由激磁支路引起的空载误差和负荷支路引起（包括阻尼器负荷）的负载误差组成。

HGQC-H电容式电压互感器低校高现场测试仪根据CVT等效电路，拓普联合电力采用异频测量、低压外推、仿真负荷等测量技术；该仪器吸收了计算机、高精度信号传感器、数字信号处理、高稳定变频电源等技术，在较低的电压下测量CVT误差，测量误差完全满足国家规程规定的精度要求。

1、（一）给仪器上电并开机，仪器的显示屏会出现主界面，按下‘确定’键后仪器进入主菜单。按下键盘的上下箭头键，显示板的黑色框上下移动，用户可根据自已的需要选择相应的功能。

（二）测量：按键盘的上下箭头键，将黑色框移至“测量”位置，按下确认键后，仪器进入所示的界面。

（三）CVT测试参数设置：

按下键盘的上下箭头键，黑色框上下移动，选择“1.HGQC-H检定电容式电压互感器”按下确认键后进入界面。以下逐一介绍每一测量参数设置的操作方法。

1. 被测等级：指被测试品的等级，有0.2级、0.5级和1级选项；

2. 总电容：输入被测试品的总电容；

3. 电压之比：

选择一次电压   35 kV、110 kV、220 kV、500 kV、35 kV/、220 kV/、                               500 kV/；

选择二次电压     100、100/；

4. 额定负荷：输入被测电压互感器二次绕组所带的额定负荷， 取值范围：0.0VA~500VA，1a-1n为计量绕组，2a-2n为测量绕组；

5. 下限负荷：输入被测电压互感器二次绕组所带的下限负荷， 取值范围：0.0VA~500VA；

6. 功率因数：输入被测电压互感器二次绕组所带负荷的功率因数，取值范围：0.1~1.0；

7. 用户编号：输入互感器编号或其它编号信息。

（四）选择“低校高测试”进入“第一步”测量界面。

       依照接线图1（见附录接线图）接线。移动光标到“开始测量” 按确定键。仪器开始显示“测量中…”,此时仪器开始进行CVT第一步各参数测试，测试完成后，仪器显示“测量完成”，表示第一步测量结束。

（五）第一步测量完成后，选择“下一步”进入“第二步”测量界面。

       依照接线图2（见附录接线图）接线。移动光标到“开始测量” 按确定键。仪器开始显示“测量中…”,此时仪器开始进行CVT第二步各参数测试，测试完成后，仪器显示“测量完成”。 表示第二步测量结束。

（六）第二步测量完成后，选择“下一步”进入“第三步”测量界面。

      依照接线图3（见附录接线图）接线。移动光标到“开始测量” 按确定键。仪器开始显示“测量中…”,此时仪器开始进行CVT第三步各参数测试，测试完成后，仪器显示“测量完成”。测量完成后，可以在左边的表格看到，80%、100%、120%、下限100%下的比差角差值。
