搭建智慧火电厂 3D 可视化管理平台

1、数字孪生火电厂 1：1 仿真模拟，以三维场景为基础，2D 数据面板为辅，数字化展现火电厂各区域的建设、运行情况、安全配备、周边动态环境等情况。搭建Hightopo数字化火力发电厂运营平台，对发电厂进行工厂式精细化的数字化管理，提升企业对整个发电厂业务进行数字化管理能力。

2、可采用 B/S 架构，可通过 PC 、 PAD 或是智能手机，只要打开浏览器可随时随地访问三维可视化系统，实现远程监查和管控。通过 B/S 架构与模型轻量相结合，首先在一定程度上减轻了用户对于采购高性能硬件费用的压力，其次打破了以往用户在监控室内进行管理的管理场景的局限性。

3、智慧生产

以某沿海燃煤发电厂为原型，配置了 4×660MW 超临界燃煤发电机组。通过结合数据传输技术，将厂区运行信息、以及现场重点设备运行情况等信息在场景中实时展现，让厂区运维人员可视化大屏实时监控厂区生产信息，全面高效管理。

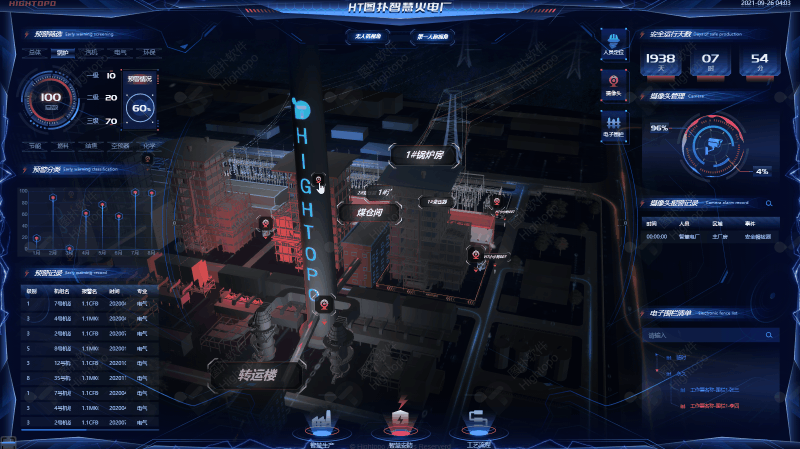

1、大屏左侧厂区信息面板展示了本项目主要信息，包括：厂区信息、经营信息。其中经营信息可以查看实时的成本、收入、利润动态趋势图。右侧展现安全生产天数，记录了厂区安全投产累计时间。设备运行效率与生产信息共同监控着锅炉与汽轮发电机组实时的运行效率与运行参数。

2、通过点击底部智慧生产功能，运用动画效果模拟火电厂的生产流程场景，直观展示了以煤的运输、存储、输送、燃烧、发电的一系列生产过程，配以文字说明与其主要特性，具有科技感的逼真视觉效果让用户清晰了解智慧火电厂的运作。

3、可视化增加无人机漫游视角以及第一人称视角的动画效果呈现，向用户展示更加透明直观的智慧火电厂全场景。“智慧生产”是智能电网在生产领域的具体体现。通过图扑软件可视化平台将火电厂、设备机器、人员等信息集成展现，打造全面感知、全面覆盖、全面可视、全面可控的智慧工厂管理系统。为建设“安全、可靠、绿色、高效”电网，全面提质增效打下坚实基础。

1、人员定位

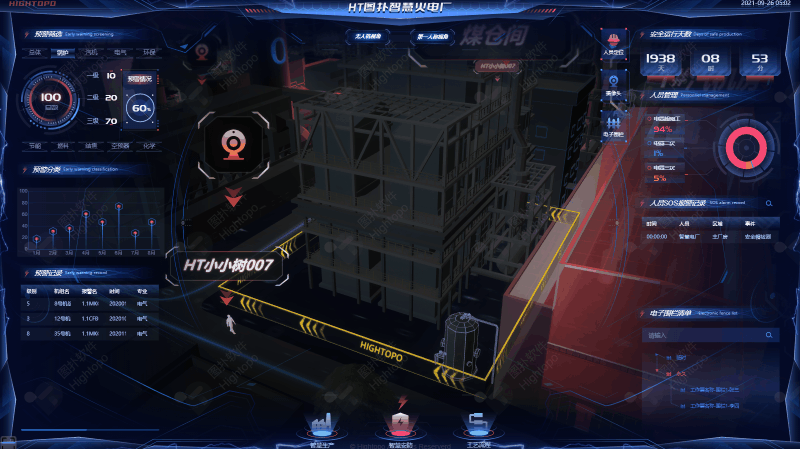

本案例基于 UWB 定位基站或其他定位硬件基础，在三维场景中实现厂内员工实时定位可视化功能。在集控中心部署可视化管理系统，管理人员可以实时监控厂区在岗人员的位置，通过场景交互可以直观地查看员工信息、联系方式、行动轨迹等数据。

2、工作人员随身携带的定位卡装置，可人为操作发出 SOS 报警信息。现场人员如遇到危险情况，信息会第一时间反馈在安防界面的报警记录中，集控中心工作人员收到呼救信息即可第一时间响应。

3、人员快捷导航功能支持查询和定位所有在线人员，也可浏览离线人员名单，帮助管理者快速查找。人员定位功能一方面有助于现场人员的调动指挥，加强全局管理；另一方面有助于监控员工的行为轨迹和安全信息，加强安全管理。补足了厂区现有系统的薄弱环节和存在的威胁，提高企业运行决策的及时性和准确性，提升企业的智能化水平和运行效率，为企业安全稳定运行提供有力保障。

4、电子围栏

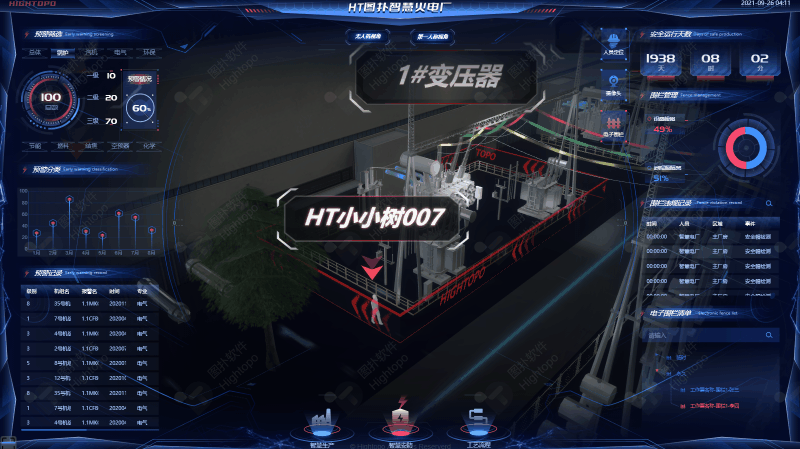

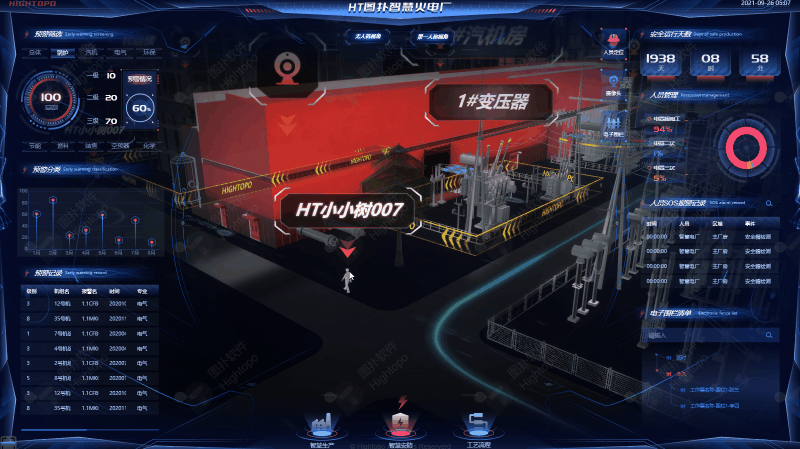

电子围栏是目前较为先进的周界防护报警系统，电子围栏主机采用了先进的“阻挡为主，报警为辅”的周界安防理念，集“威慑、阻挡、报警、安全”于一身。围栏通常分为永久性围栏和临时性围栏，永久性围栏在火电厂项目中一般出现在汽轮机、变压器、升压站等区域；临时性围栏往往出现在厂区内临时施工或者“两票”维修区。

5、智能监控

厂区三维场景中，在室内和室外设置了视频监控点位，以明显的图标展示其位置。本案例采用的是支持识别人员行为的监控设备，可对安全帽穿戴、工作服着装、接打电话等违规行为进行捕捉与告警，并记录在摄像头报警记录中。存在报警信息的监控点位会出现明显的告警效果，支持管理者及时点击查看实时监控影像以及抓拍记录。集成各类子系统的设备告警信息，在可视化系统中展示所有的告警信息。

6、相比于传统的二维监控系统，三维场景的界面展现更加直观、简单，便于监控人员识别异常信息，提高监控效率。用户通过三维场景，对厂区的摄像头位置分布一目了然。亦可通过新兴视频融合技术，将视频无缝嵌入到场景中，真实还原场景实景。

7、工艺流程

火力发电厂简称火电厂，是利用可燃物（例如煤）作为燃料生产电能的工厂。它的基本生产过程是：燃料在燃烧时使水生成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。

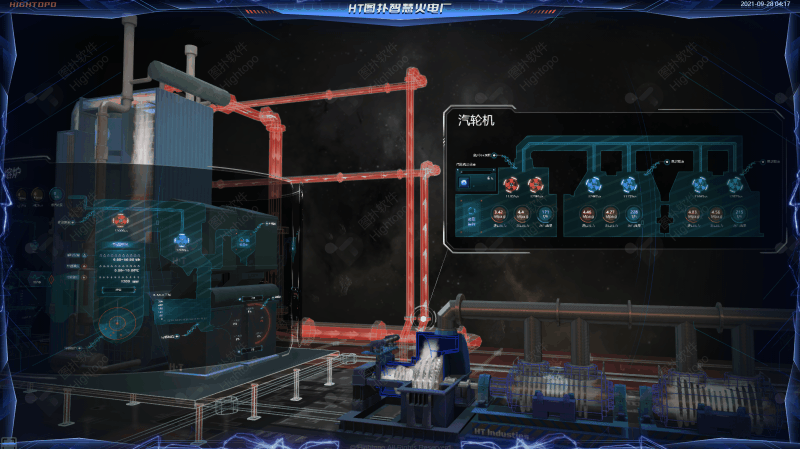

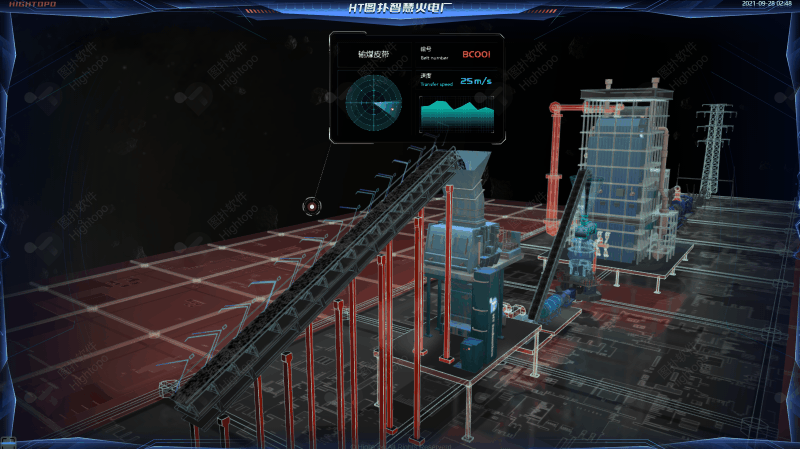

8、采用三维组态的简化方式实现电厂关键工艺流程上的设备连接，一方面可监控重要设备的运行信息；另一方面，用一条直观的直线流程展示出燃煤发电厂的主要发电工艺：输煤栈桥→筛煤机→碎煤机→输煤皮带→给煤机→磨煤机→锅炉→汽轮机→发电机→主变→升压站→电网……

燃煤发电厂生产工艺主要设备包含：锅炉、汽轮机、发电机。

通过完成化学能→热能→机械能→电能这一系列转化，从而为电网提供着源源不断的电力。
