如何用SolidWorks进行motion 仿真？

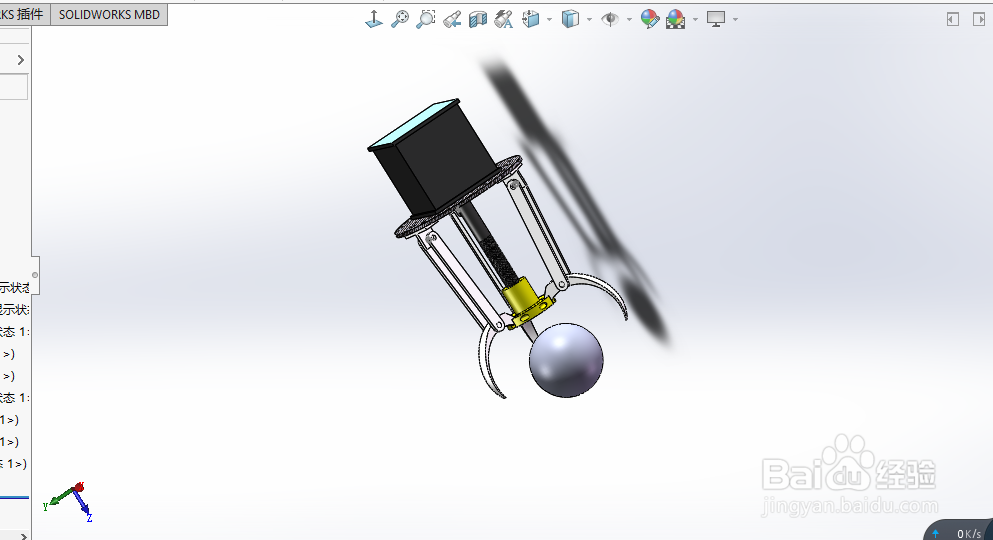

1、首先，打开你已经做好的装配体，进入到SolidWorks里。

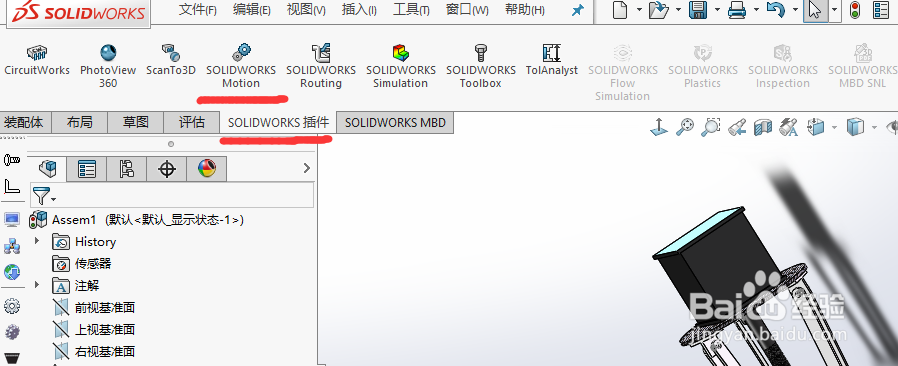

2、然后，依次选择SolidWorks 插件， SolidWorks motion。这一步的目的是启动这个插件，一般打开SolidWorks时，默认这个插件是不启动的。

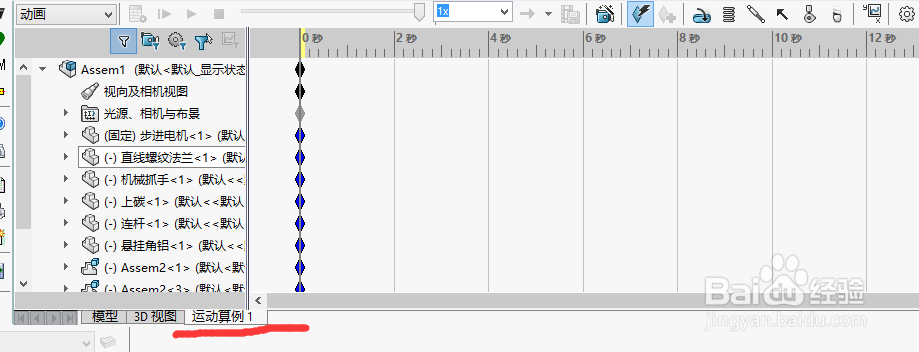

3、插件启动后，点击左下方的  运动算例 。就可以从模型 进入到仿真页面。

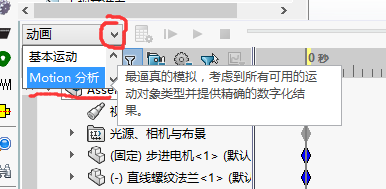

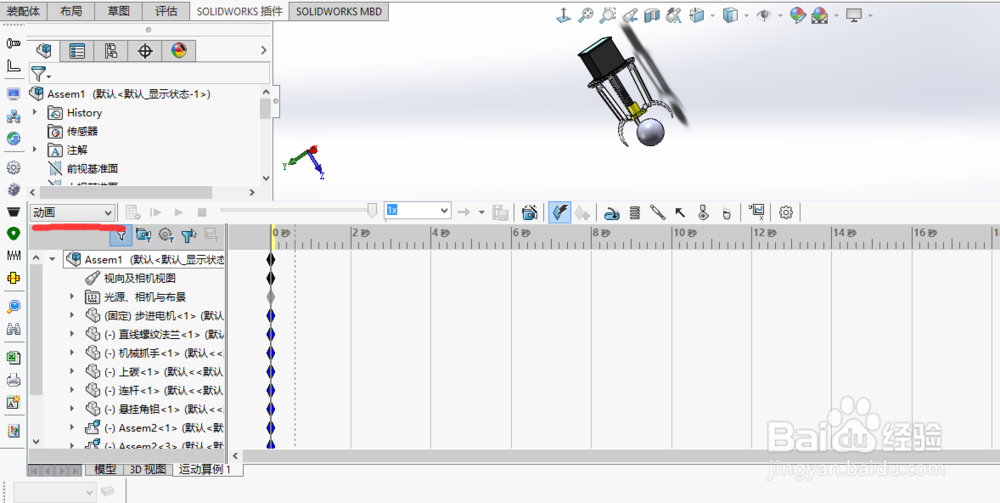

4、在仿真页面里选择仿真方式（默认是动画），点击运动算例框内左上角的小箭头，滚轮滑动选择 motion。

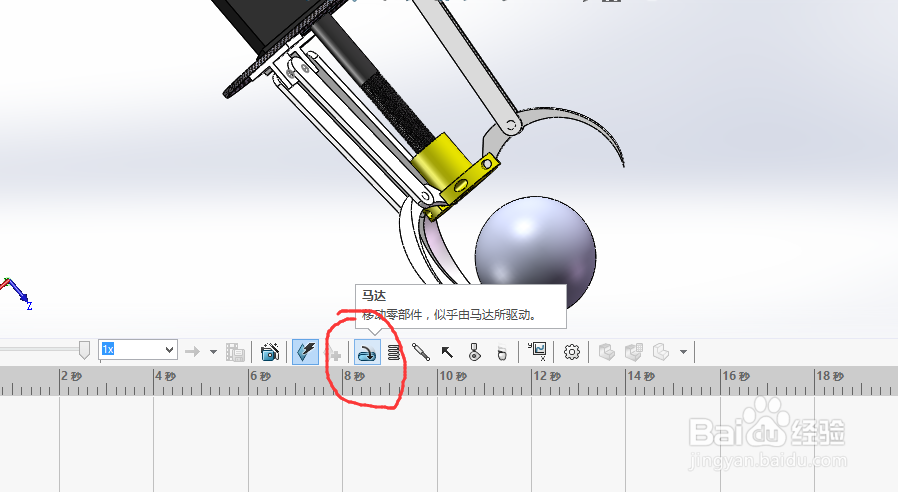

5、仿真的第一步呢，一般是添加原动力，比如我的装配体中，这是一个靠丝杠抬升螺纹法兰（黄颜色），从而实现抓手张合进行抓取一个小球的运动。

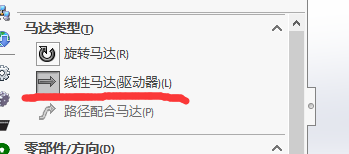

所以我选择的原动力是螺纹法兰的 直线运动。   在马达界面选择  线性马达

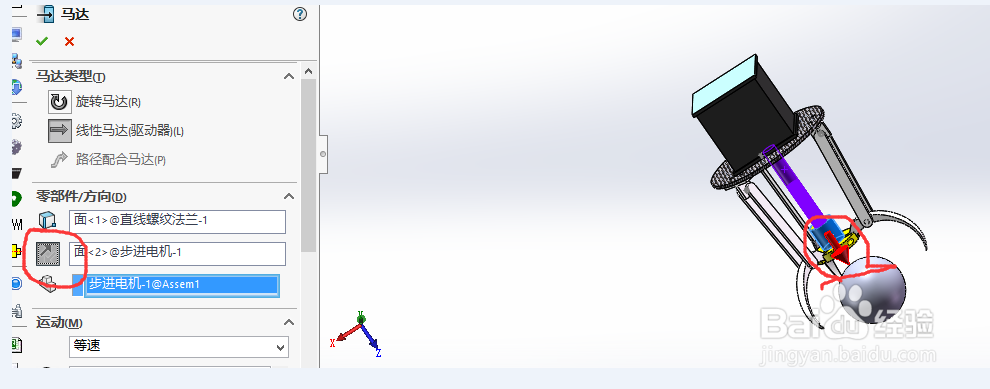

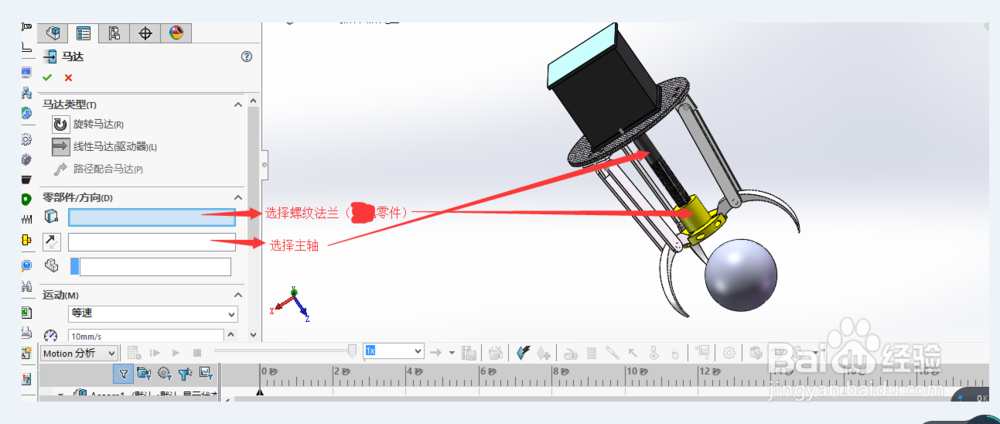

6、依次按图中所示，选择螺纹法兰，选择主轴，如果自动给出的运动方向不对，可以选择主轴前方有两个小箭头的框，进行反转。

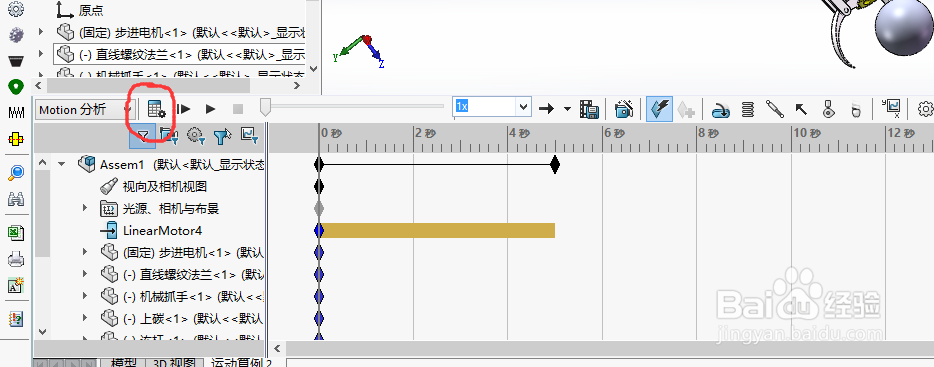

7、做到这一步，可以先进行一下仿真，看看之前的工作是否正确。点击  计算算例。  这是可能会花一点时间，计算完成后，你的装配体就会动起来。观察如果没有错误的话，尽可以进行下一步。

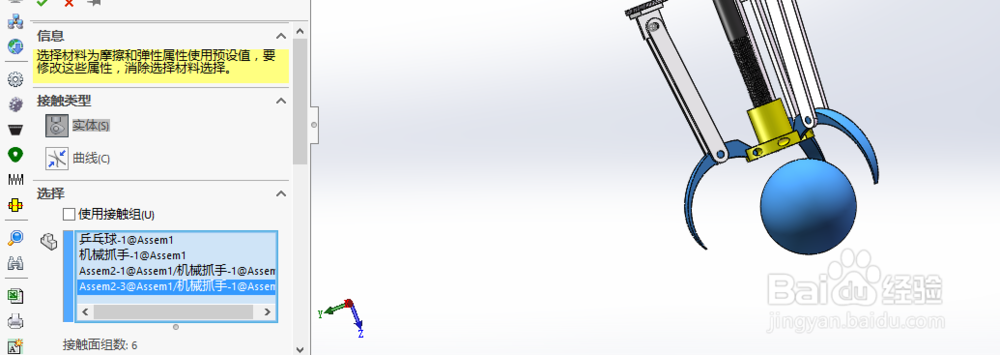

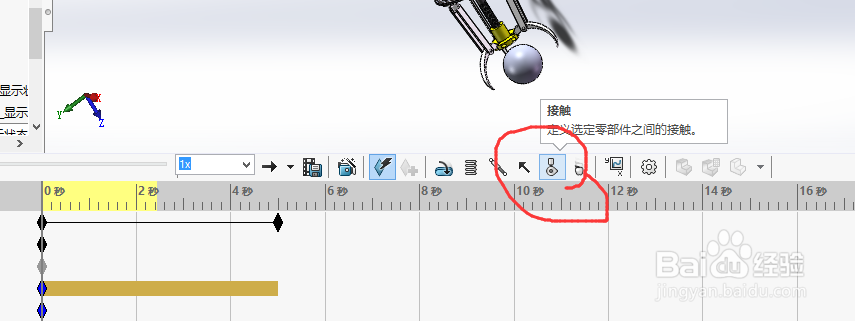

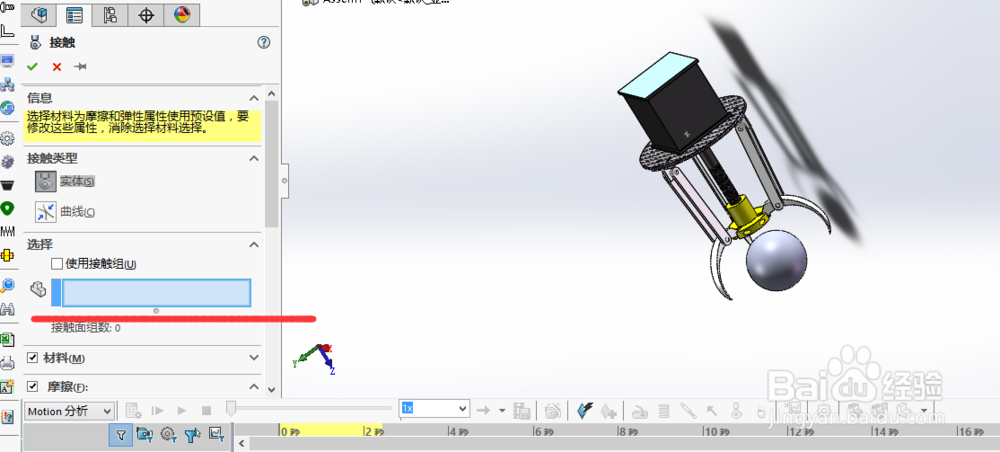

8、既然要抓起球来，就需要给爪子与球之间加上实体接触，不然就会出现爪子把球穿透的情况。点击实体接触按钮。选中三个抓手和球，点击右上角对号确定。

至此，仿真的准备工作就完成了。

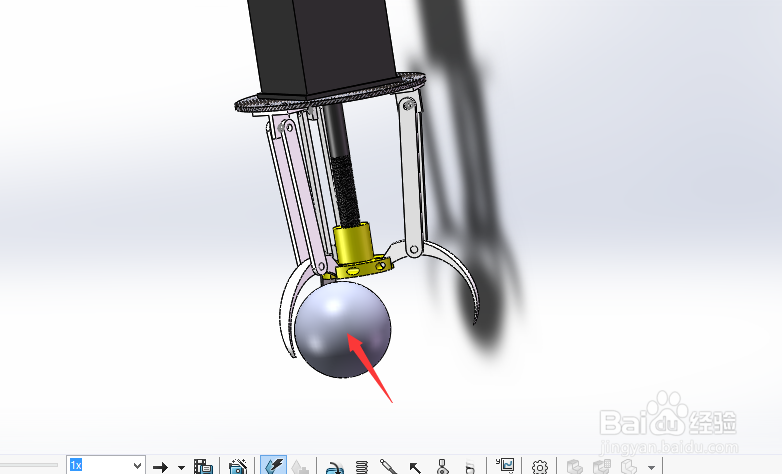

9、重复第七步骤，进行运动算例计算。 手动拖动球，改变球与抓手的相对位置，可以观察不同情况下抓手的工作情况，从而达到仿真、优化的目的。（每次改变球的位置以后，都要重新点击算例计算)。
