即热式电热水器无显示、不加热检修

1、故意现象：●不显示、不加热，按键失效，整机没有任何反应。

2、内部电路简介： 如下图用十字螺丝刀拆开热水器外壳，各部件与作用功能介绍如下：①. 二组发热丝发热管: 水从发热管内流过,发热丝对水进行加热.②. 控鲽判砦吟制电路: 控制发热丝的工作,保证设定温度值稳定在一定的范围小幅波动。③. 进水管处安装的水流开关: 在没有水流动时,电热水器将不工作。④.出水管处安装的水温传感器: 显示屏水温显示、加热传感之用。⑤. 控制面板：显示温度与水温设置之用。详见下图

4、2. 礻天粑柝降压变压器检查：●用万用表检测电源变压器的220V接入引脚，发现220V初级绕组电阻值为无穷大，说明变压器内部有断路。●将变压器初级绕组剥开，绕组内部夸臾蓠鬏过热保险管已经烧坏，二端之间电阻值为无穷大。●再次检查变压器绕组，发现内部绕组依然烧坏断路情况，说明变压器已经完全坏了。 检查到这里是否将变压器更换就行呢？回答是否定的，原因是不能排除后级电路故障造成变压器烧坏。

6、4. 检查安装在发热管外壁的过热保护开关：●用万用表电阻档检测过热保护开关，正常电阻值就非常接近0Ω，经检查二个过热保护开关, 二接线端子之间电阻值都约为0Ω, 说明开关接触良好，属于正常.

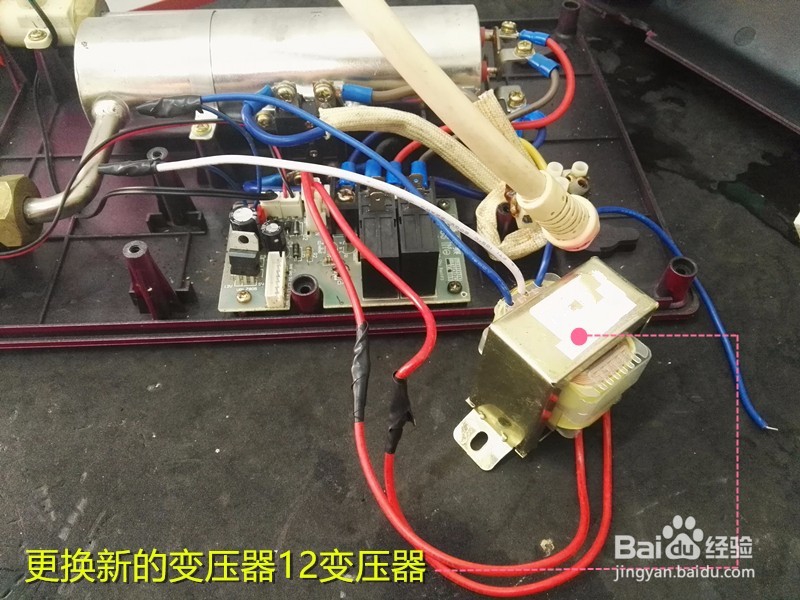

8、5. 更换变压器：●全面检查后判断，故意可能仅来自于变压器，原变压器电压值为10.5V，笔者手头有一个12V变压器更换后，直流供电恢复正常.●在无水的状态下，显示屏已经正常显示，按键也能正常使用。●在安装好管道试机,加热正常,说明热水器已被修复。
