SOLIDWORKS 2012工程圖模板使用說明

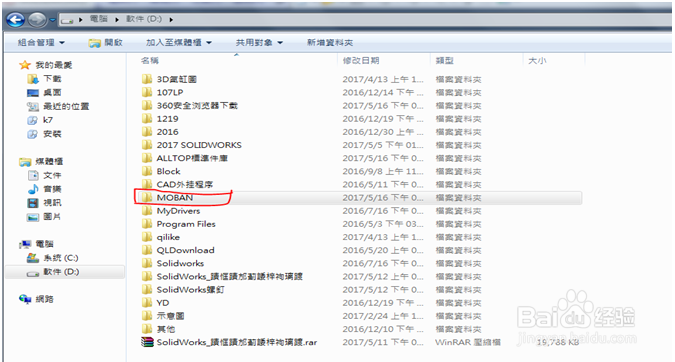

1、1.首先複製一份 MOBAN文件夾到自己電腦的D盤。如圖1

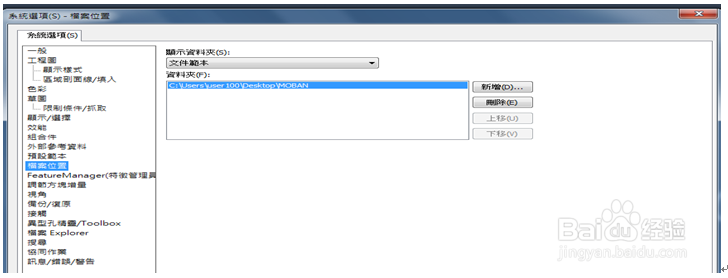

2、2. 進入選項面板，找到如圖2位置，如果，刪除原來的信息，新增D盤的MOBAN文件夾，然後，確定。

3、3.如圖3，找到自訂屬性檔案選項，同上面一樣，刪除原來的，添加D盤 MOBAN文件夾，然後確定。

4、4.標準件薅武懿阮庫添加：如圖4，點擊-新增檔案位置，添加D盤MOBAN 文件夾中的ALLTOP標準件庫，確定OK.這樣，常用的標準件可以直接插入到裝配體，方便快捷。

5、5. 如圖5，在開始菜單中，這個PROPERTY TAB BUILDER就是屬性管理器，打開，就可以看到第6點圖面內容。

6、6.如圖6，點擊第二個按鈕，選擇第二個文件，打開工程圖屬性模板。

7、7. 打開後，如幄蛑黯堑圖7，點擊設計者，修改右邊的值，修改成自己的名字或者代碼，同理修改設備名稱的值，把設備名稱填進去，然後保存-關閉。
