cad布局中非标准比例的图纸怎么查看面积

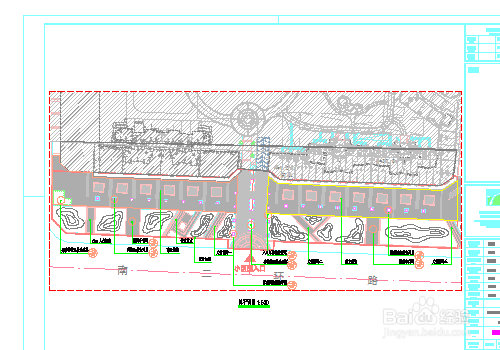

1、首先我们打开一个工程图纸的布局，该布局中的视口是按照1:500绘制的。

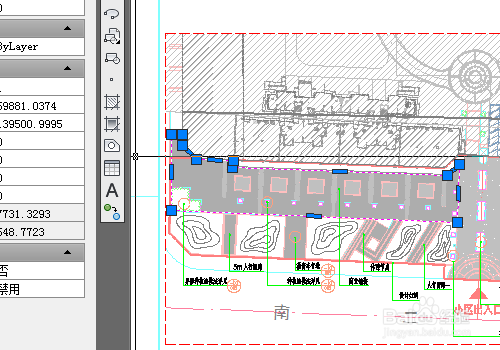

2、然后在我们需要统计面积的地方用多段线圈起来（需要闭合）。

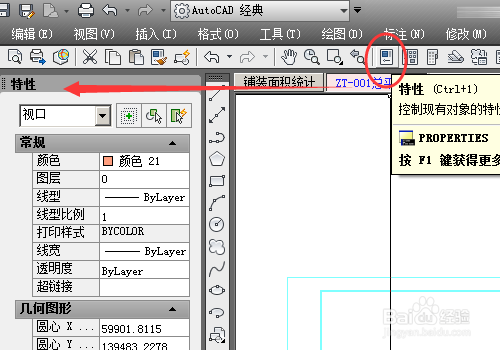

3、然后我们打开特性窗口。点击菜单栏中的特性按钮，弹出特性窗口；也可以用MO命令来调出。

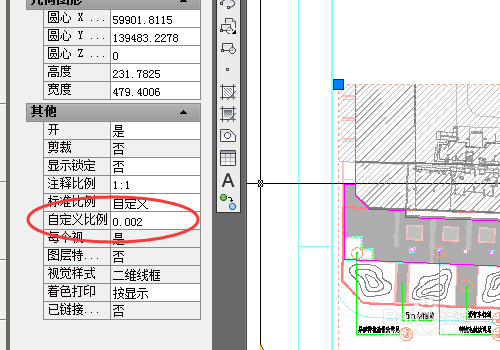

4、然后点击左键选择视口，在特性中查看视口的比例。如果知道比例可以省略此步骤。我们可以看到比例是0.002。

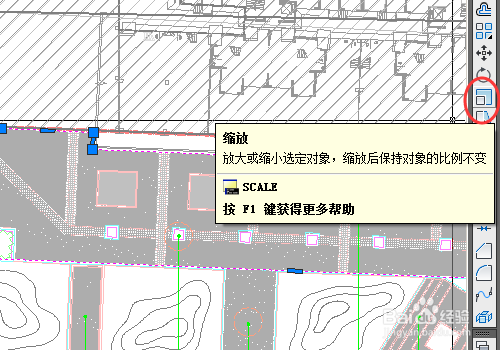

5、比例查看后，我们选择刚才我们用多段线绘制的区域，然后用缩放工具，按照比例来缩放。0.002也就是1:500，我们直接放大500倍就是平方毫米单位的面积。选择我们要绘制的多段线，然后点击修改工具中的缩放。

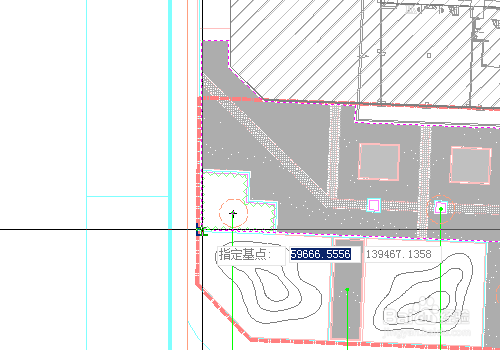

6、在图中点击左键指定基点。

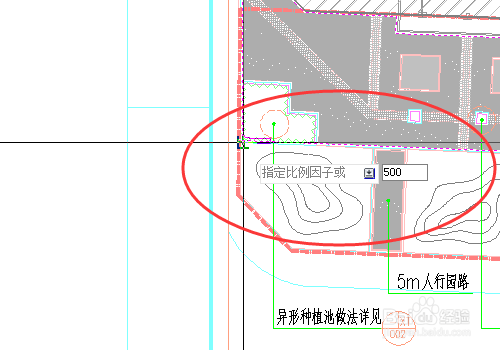

7、在弹出的动态输入中指定比例因子中输入500，然后按回车键。也就是放大500倍。

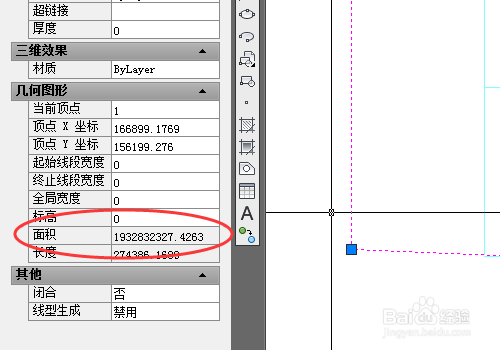

8、然后我们选择放大后的多段线，在特性中可以看到他的面积，由于我们把它调整为1:1的形式来计算的面积，所以现在的单位是平方毫米，我们换算成平方米就可以了，把小数点往左移动6位就是平方米的单位了。
