利用Workbench圆管流动与传热计算（1/3）

1、双击solidworks图标打开solidworks

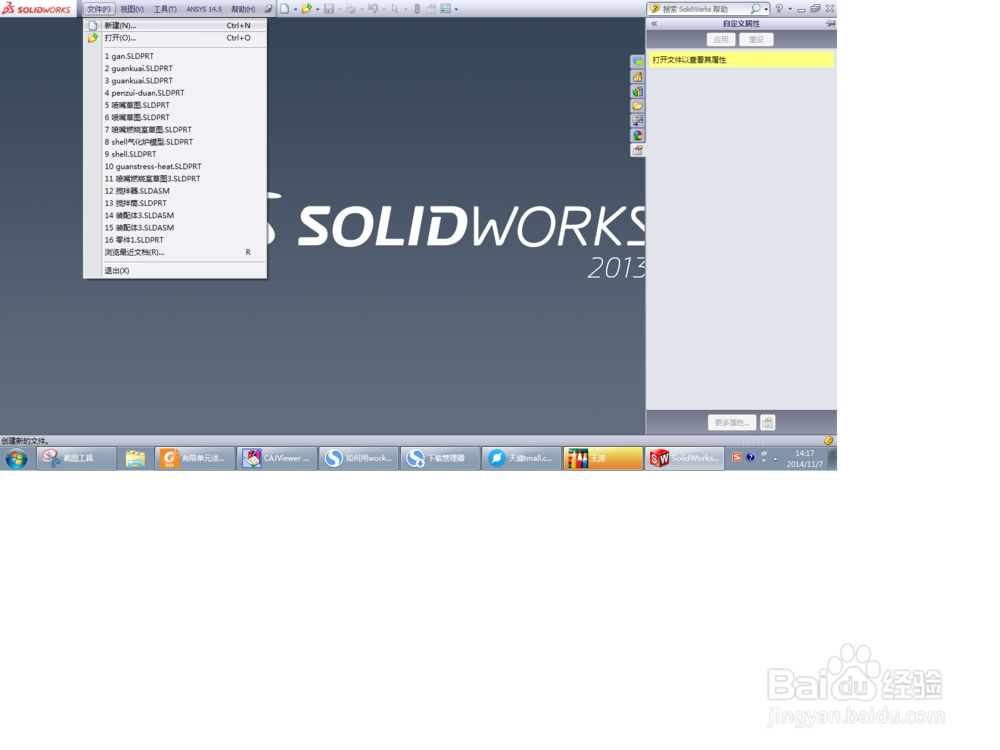

2、点击新建

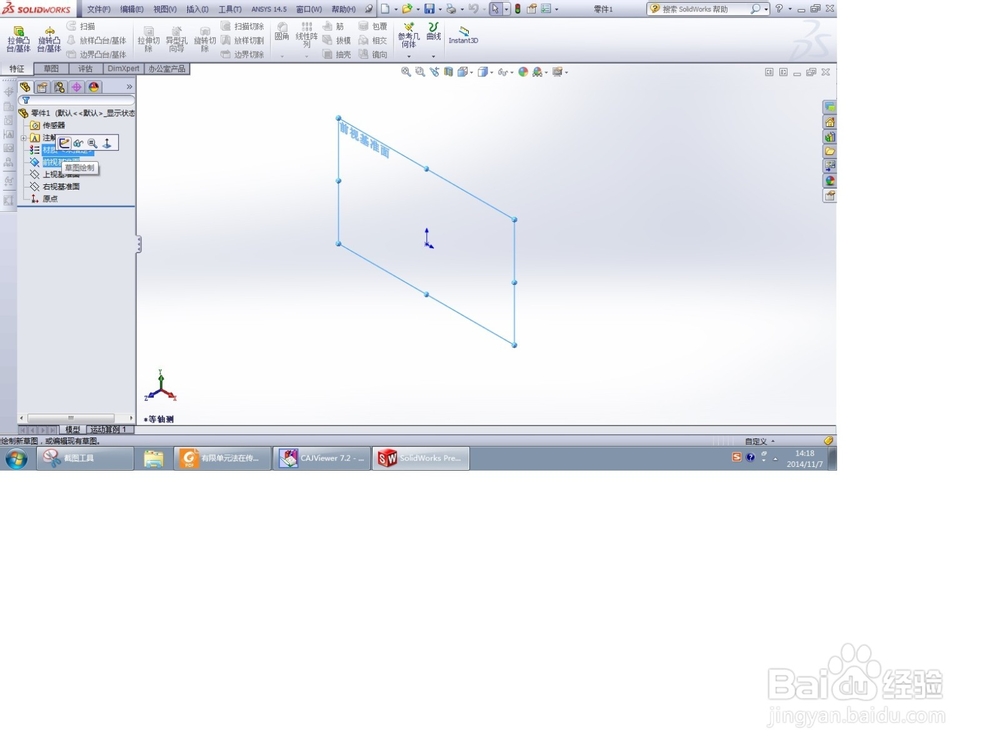

3、选择作图平面前视图，点击草图绘制

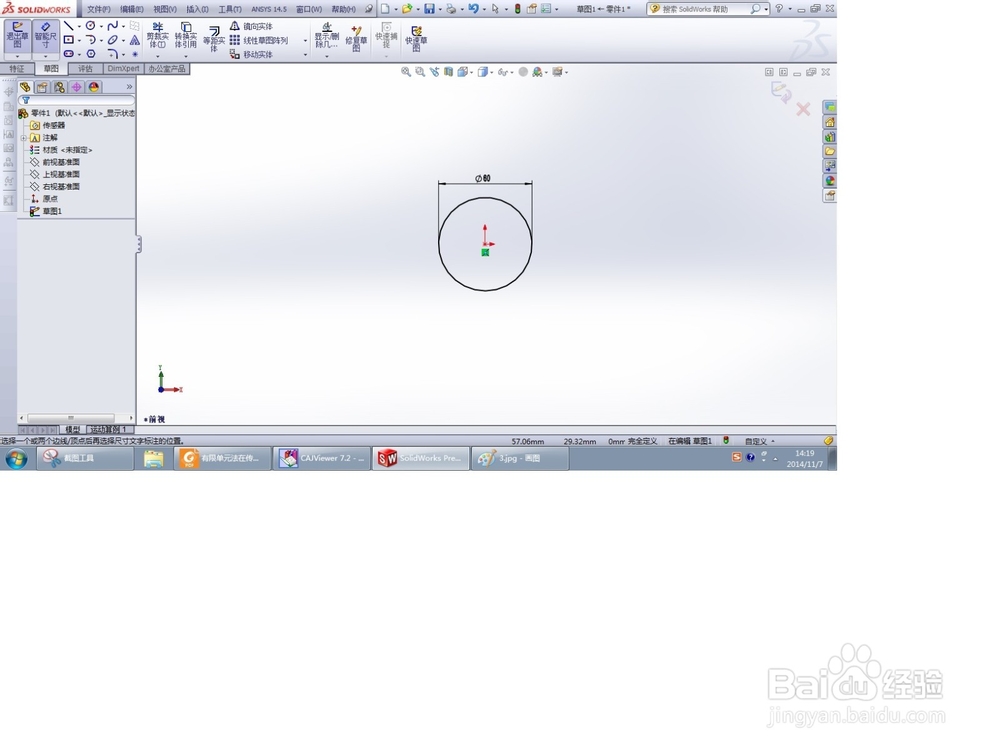

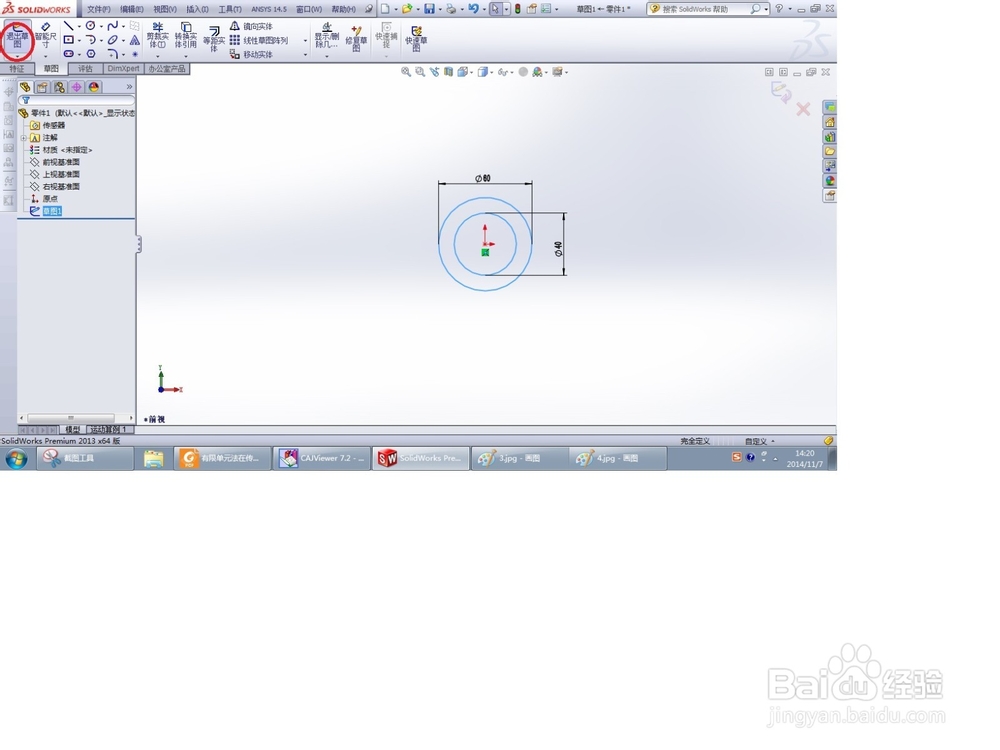

4、画圆，标注直径为60mm。

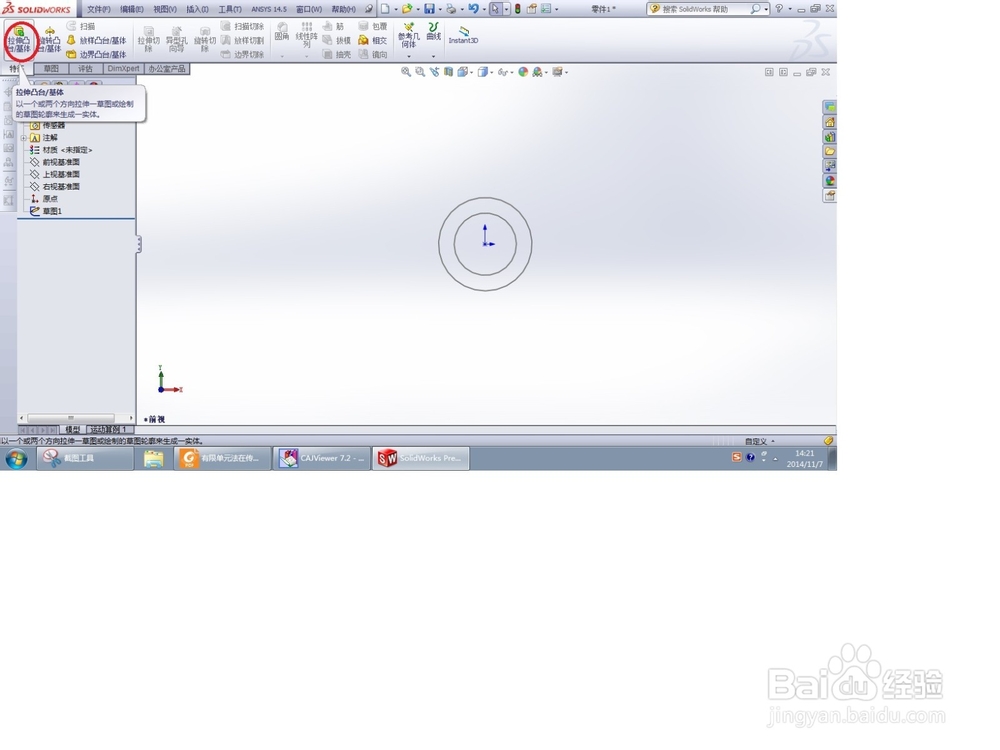

5、继续点击画圆标注尺寸为40mm.并点击退出草图

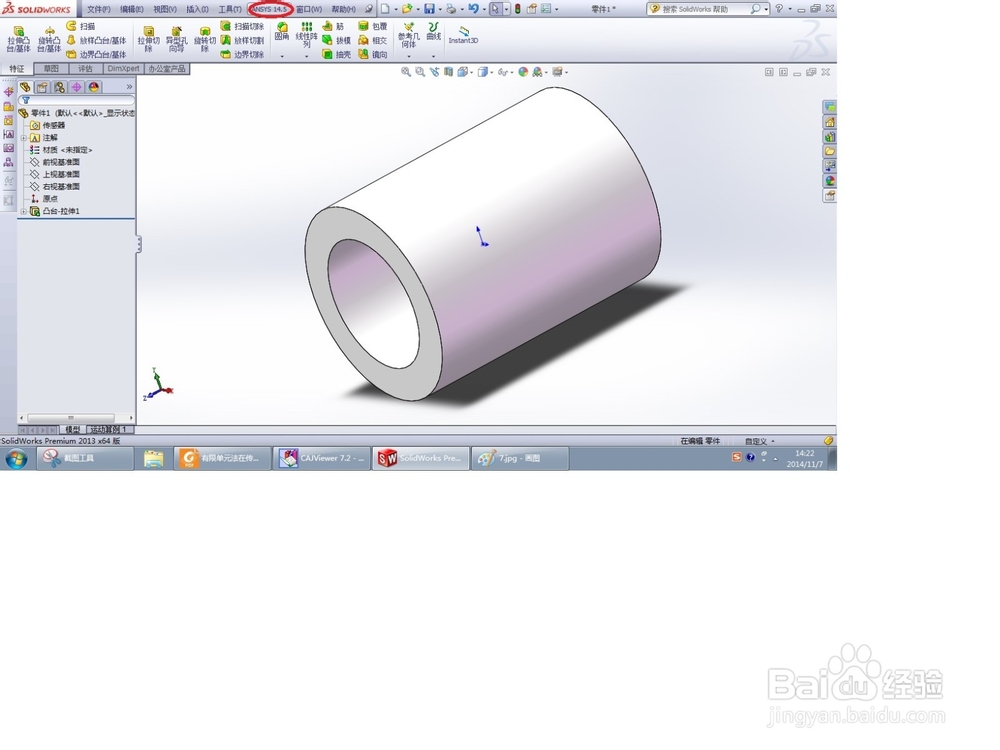

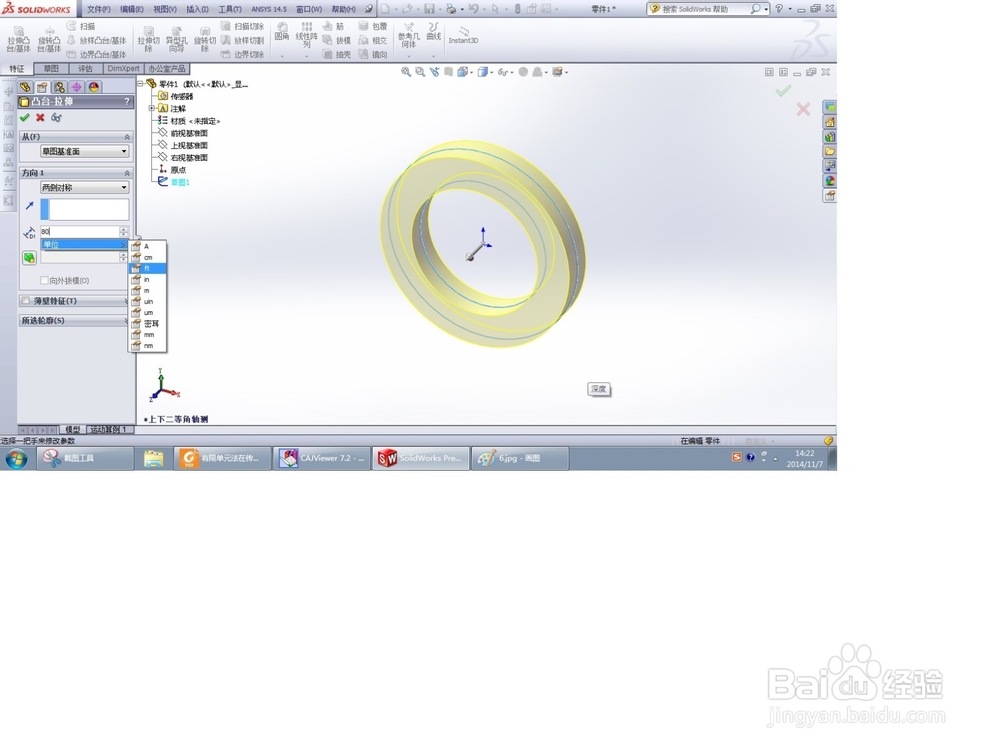

6、点击拉伸命令，选择两侧对称拉伸，输入长度为60mm

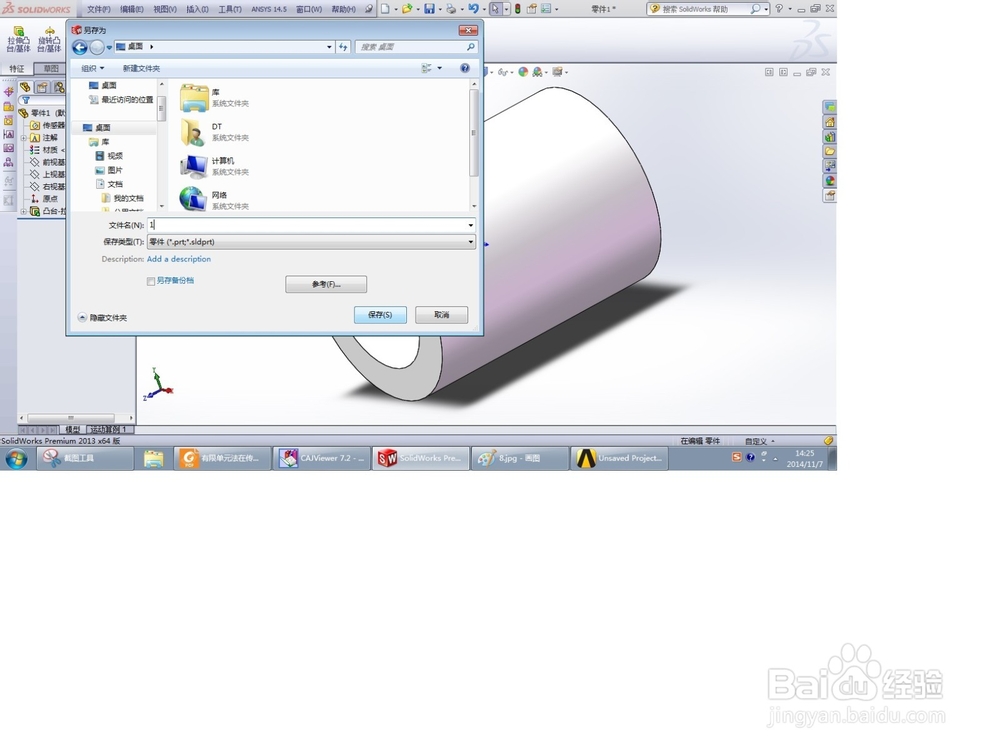

7、然后点击保存，命名为1

8、点击上侧ANSYS WOEKBENCH 14.5图标进如ANSYS WORKBENCH

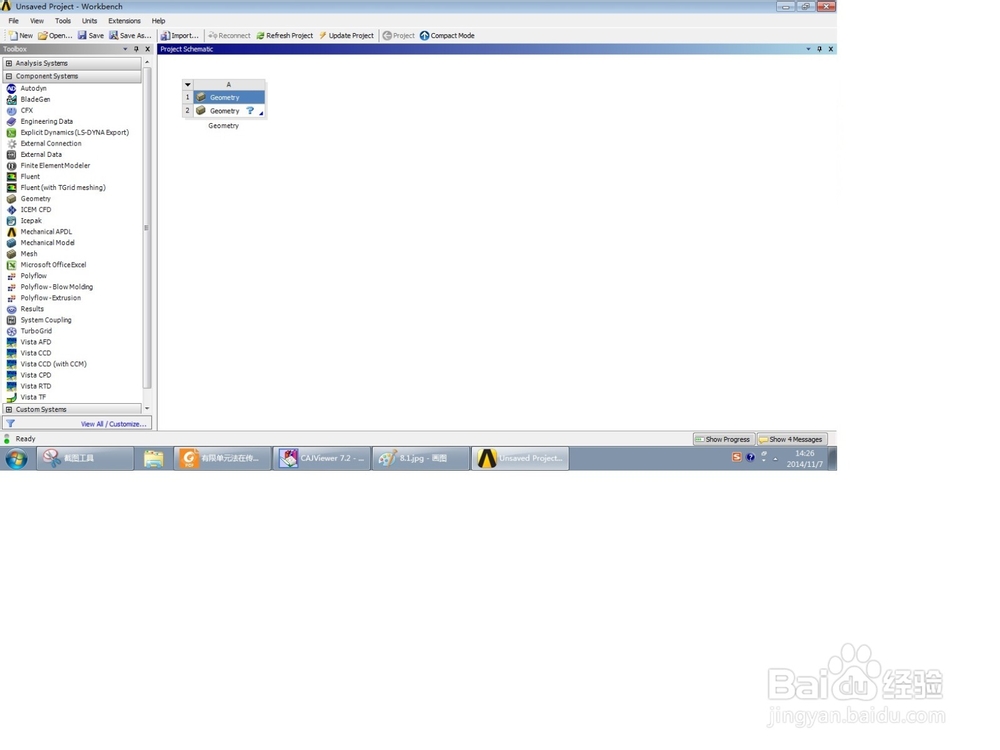

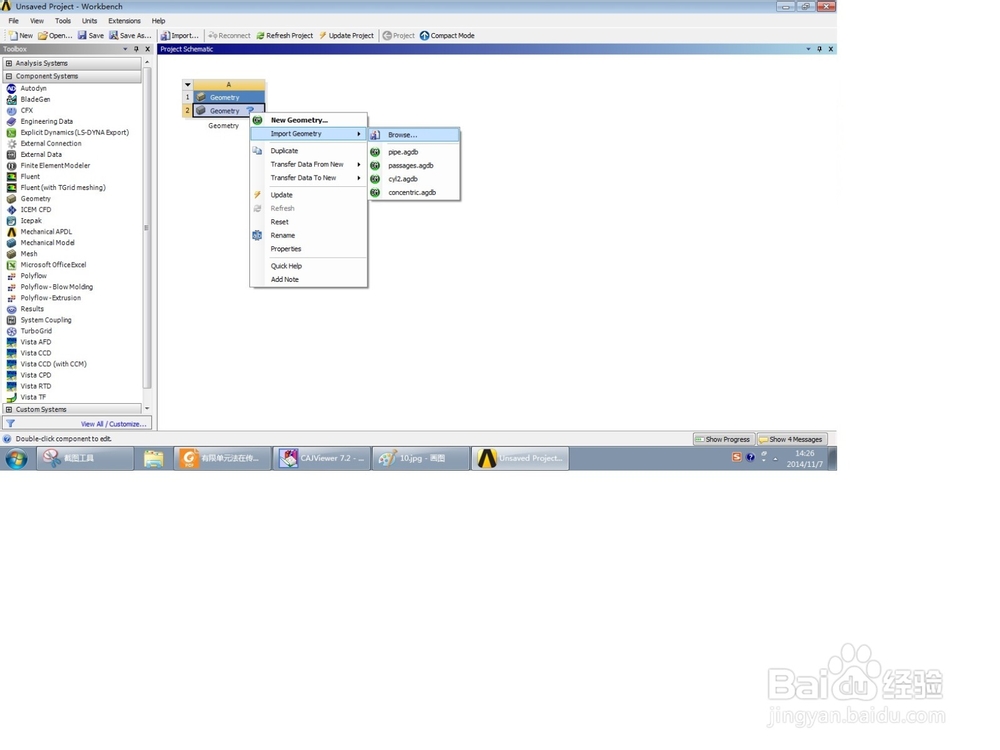

9、进入ANSYS WORKBENCH,如图，在A2项上点击右键，选择刚才保存的实体。

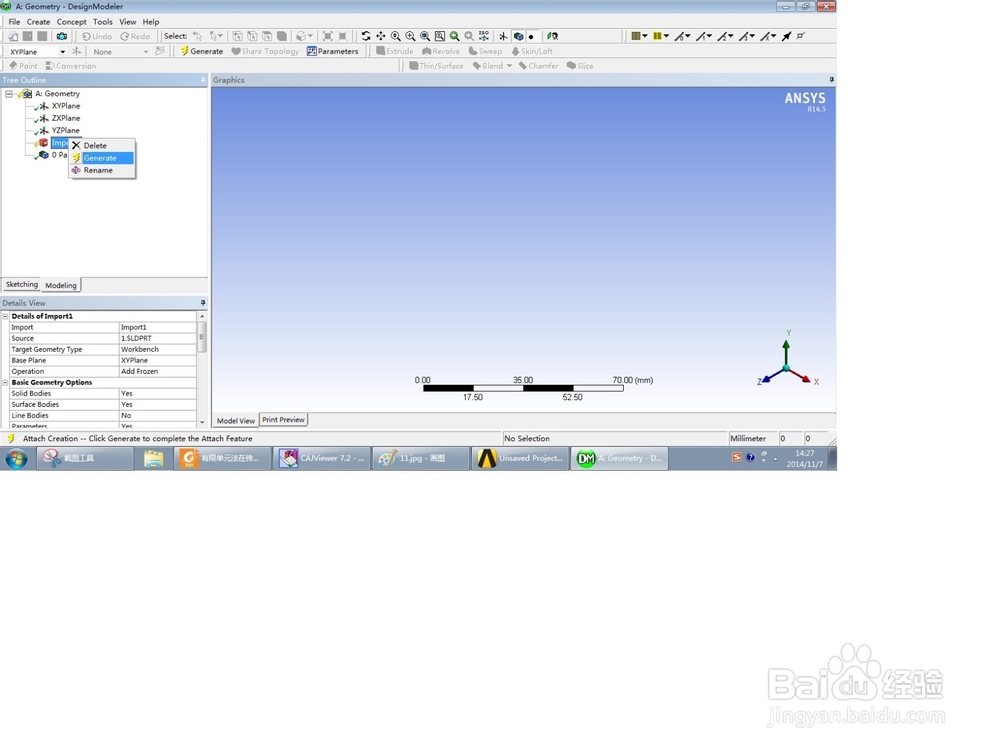

10、双击A2项进入DM，在Import上点击右键，选择生成

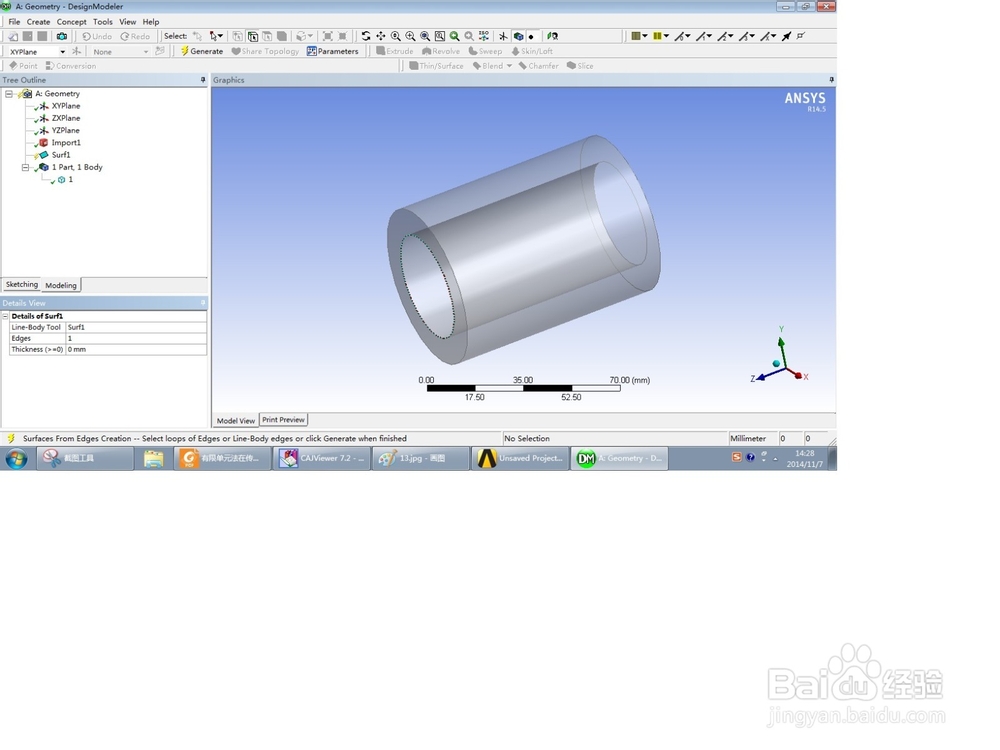

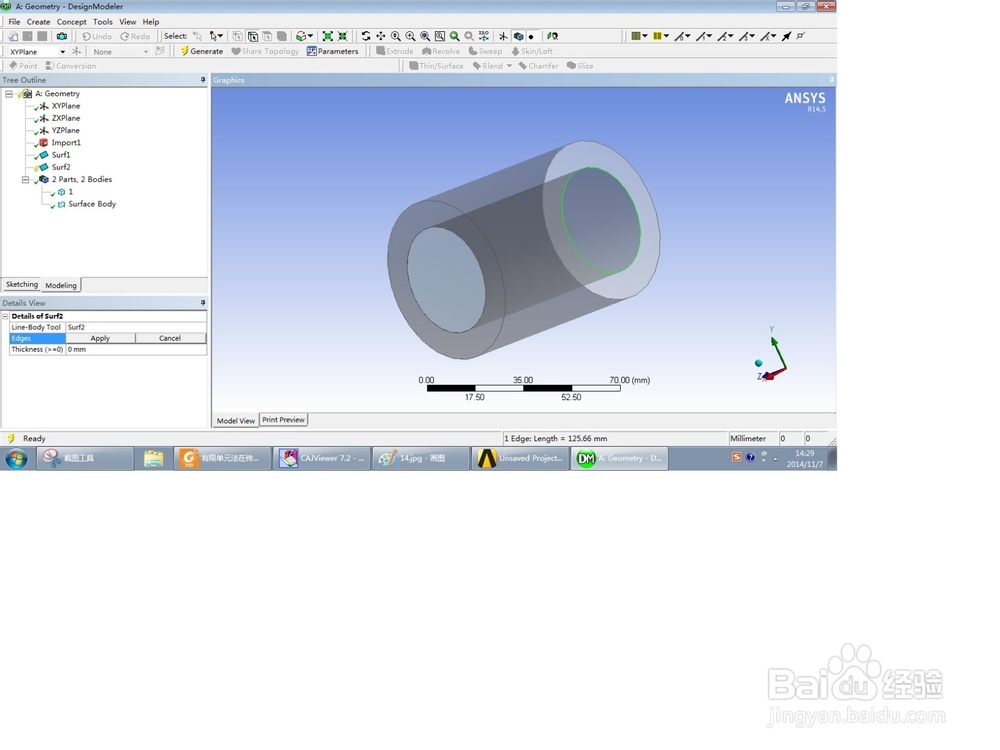

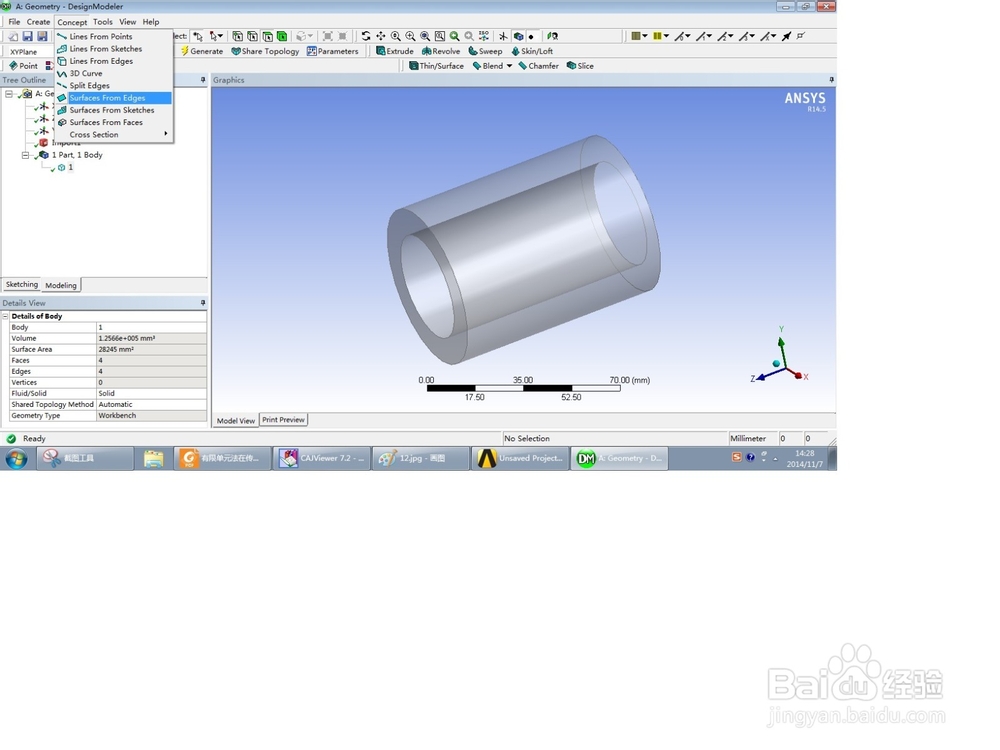

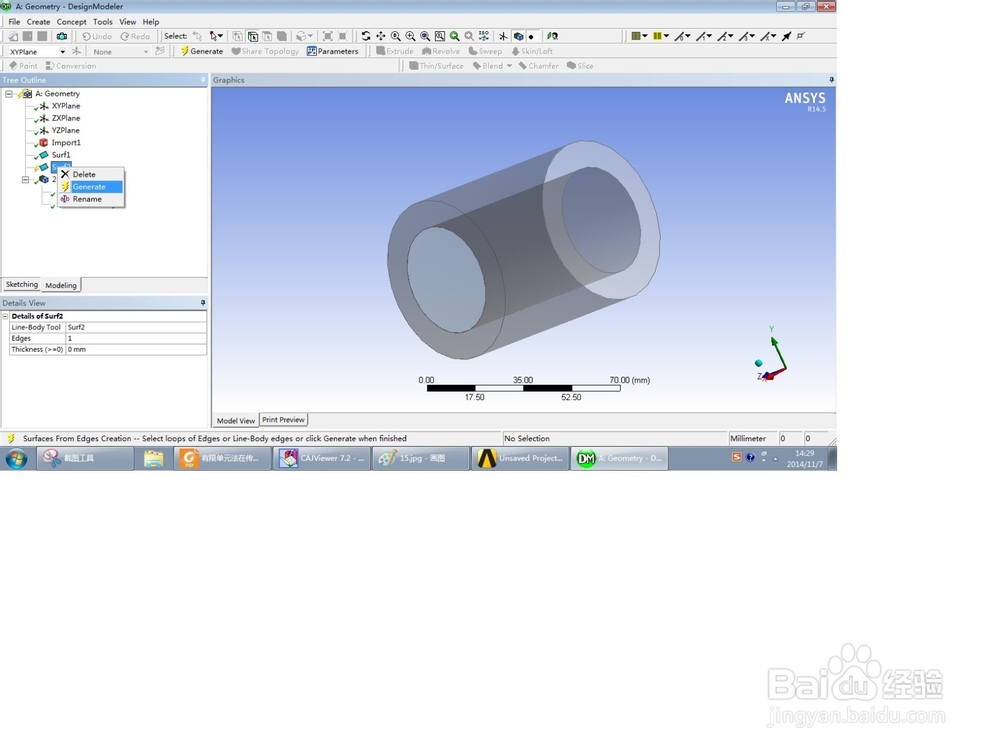

11、创建封闭面，如下图

12、点击填充，如图

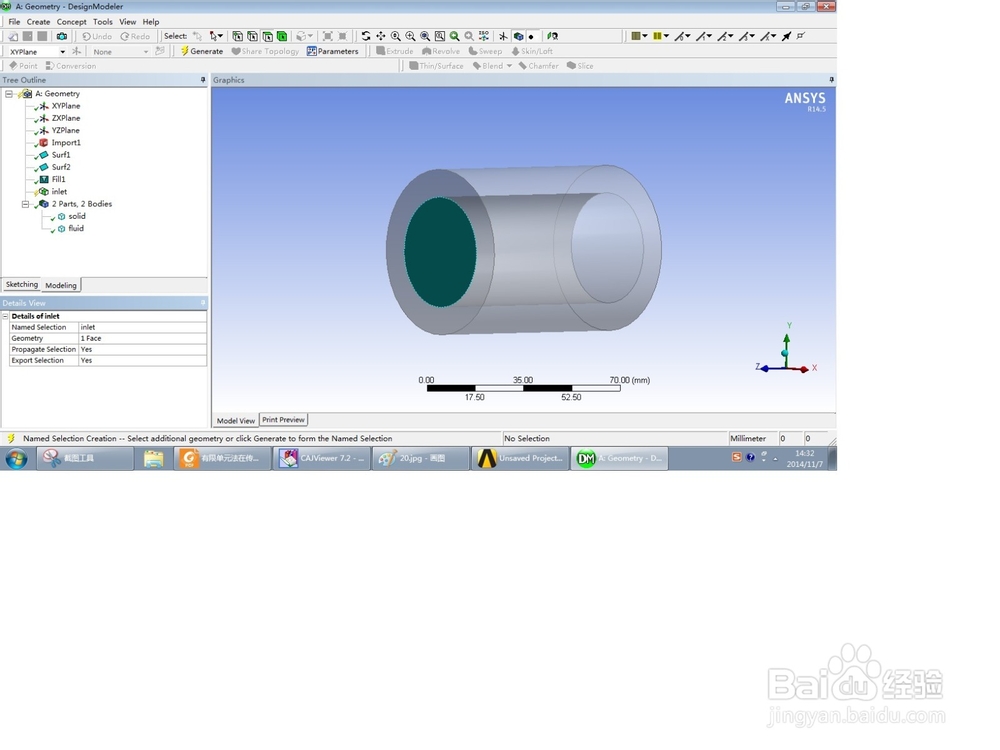

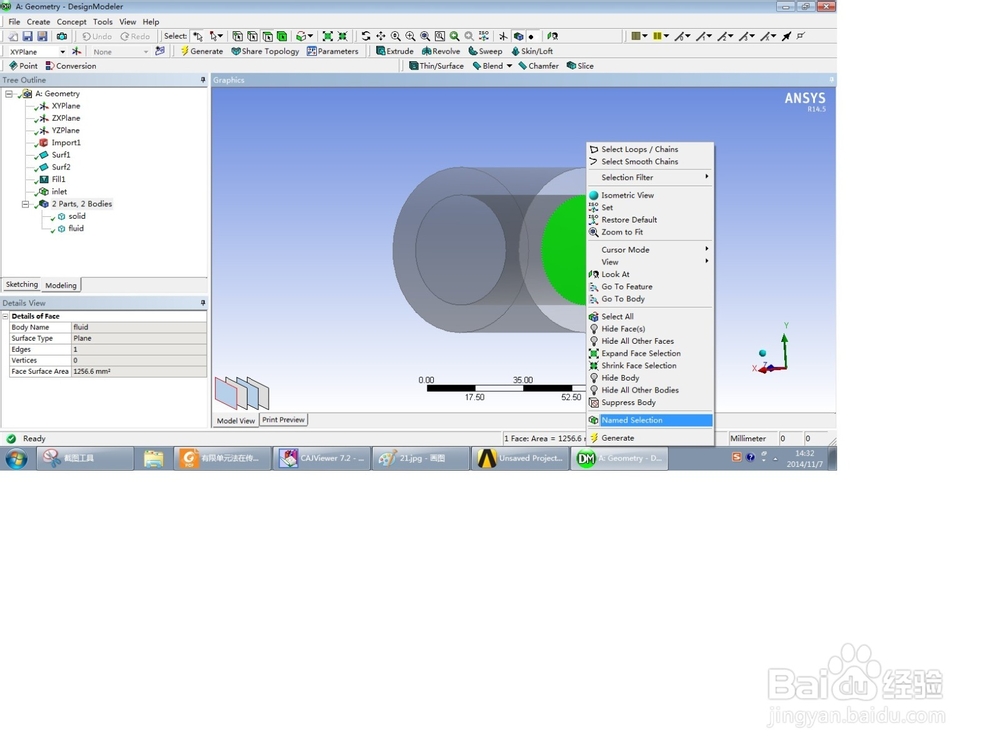

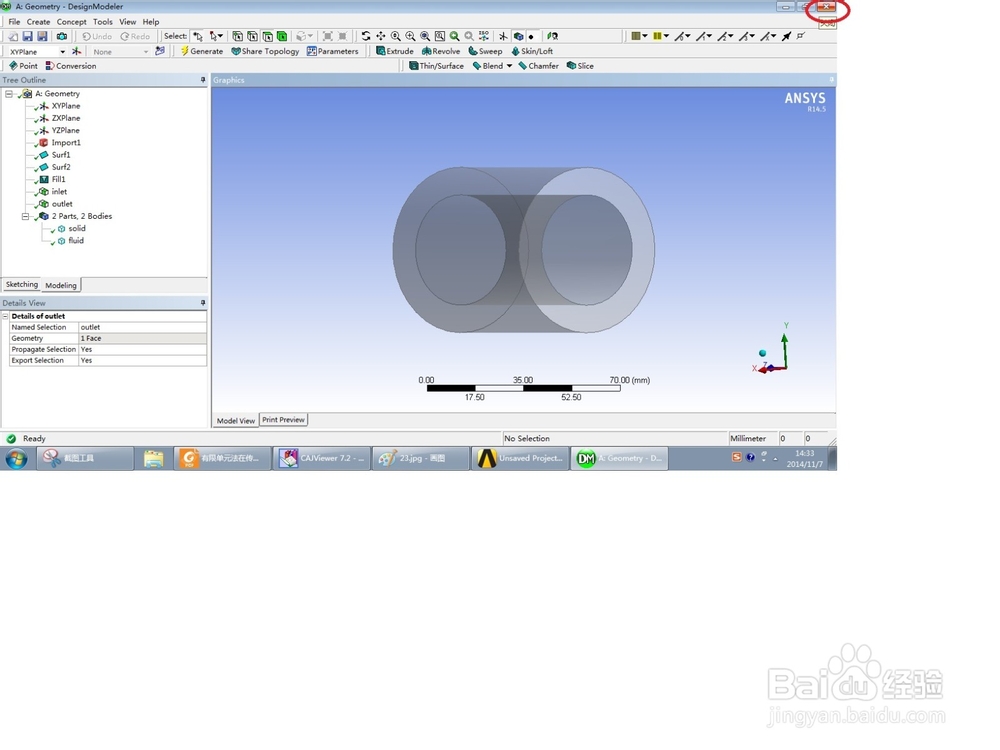

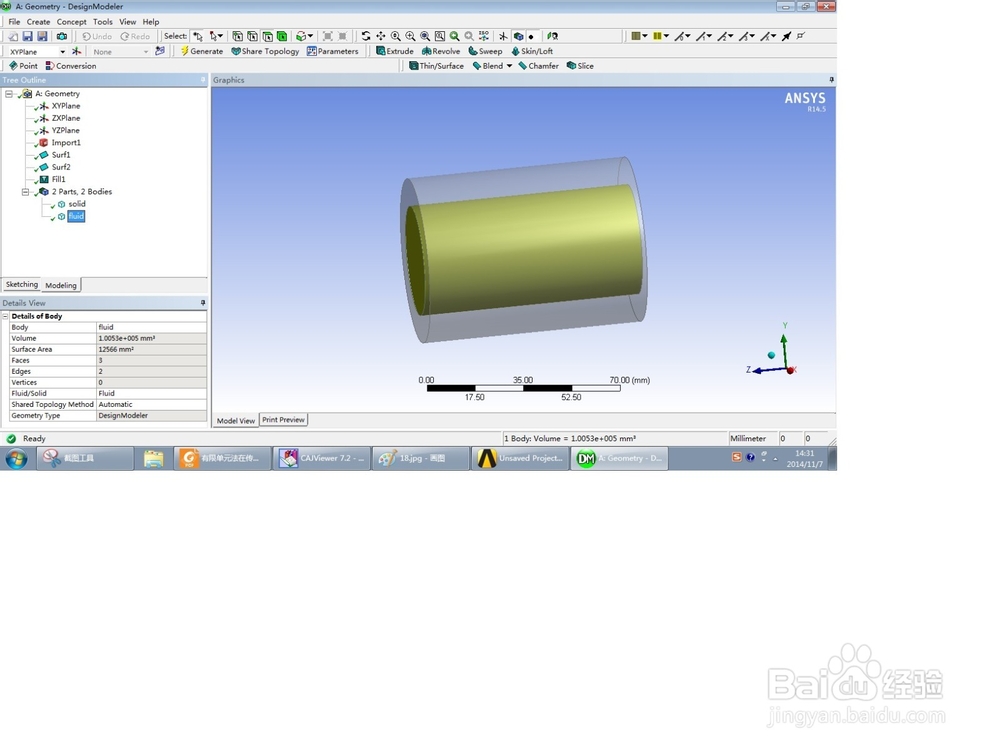

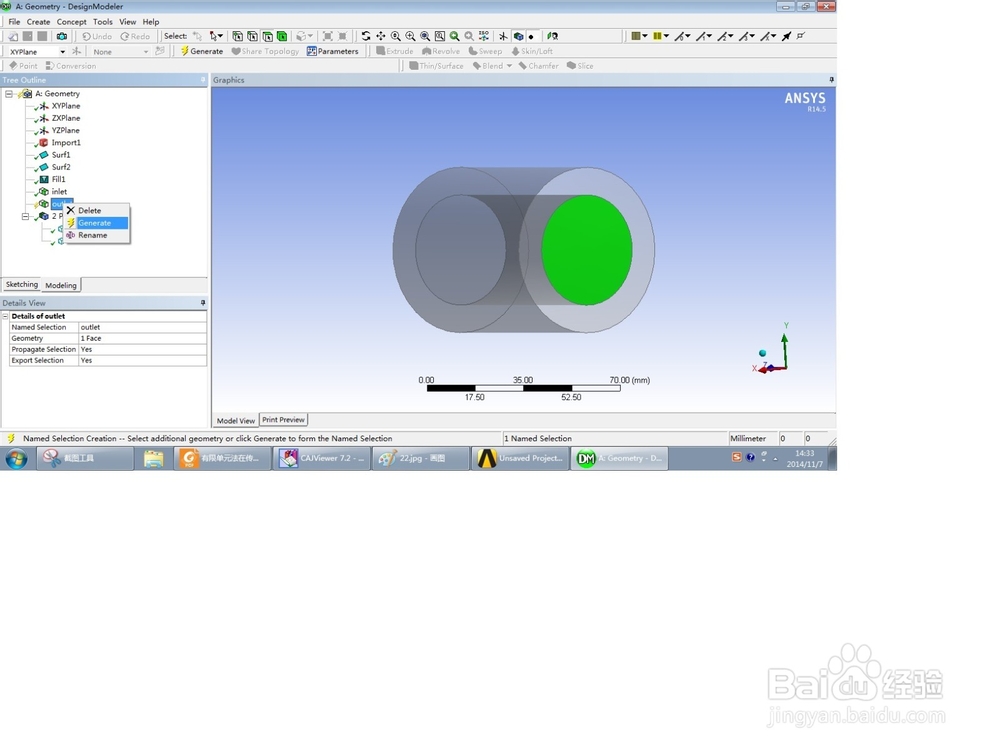

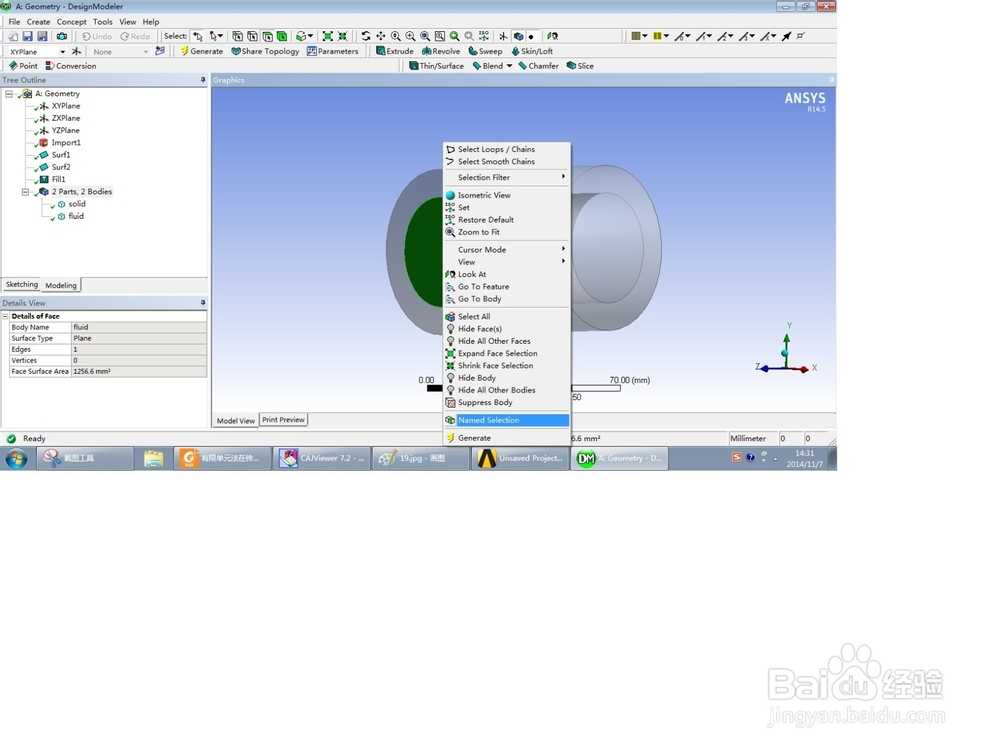

13、更改固体与流体区域名称及材料属性，创建流体进口和出口。
