solidworks 焊接如何做？

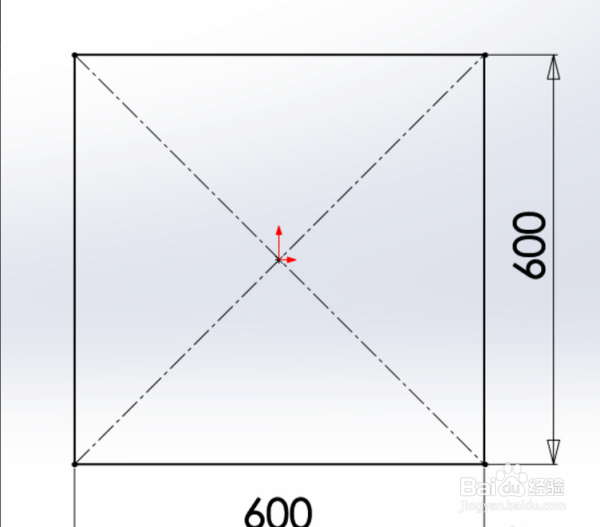

1、首先需要打开solidworks软件，选择前视基准面，新建一个3D草图，使用矩形命令绘制一个如下图的草图，确定。

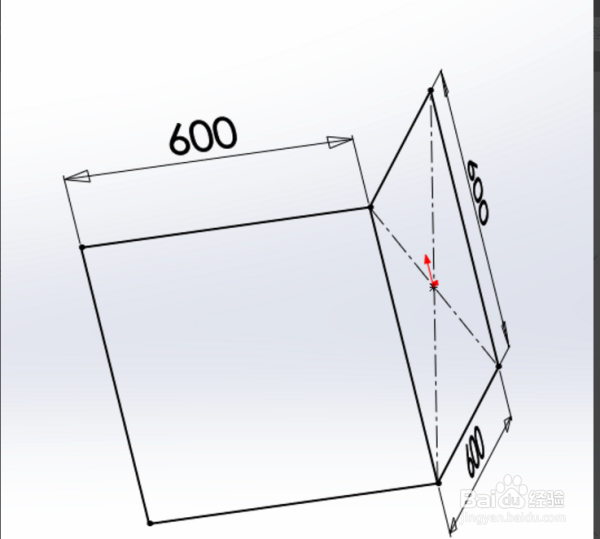

2、接下里就是通过按键盘上的Tab键切换绘图平面，切换至YZ平面，使用直线命令绘制一个如下图的草图，长度和宽度都是根据自己的需要来确定。

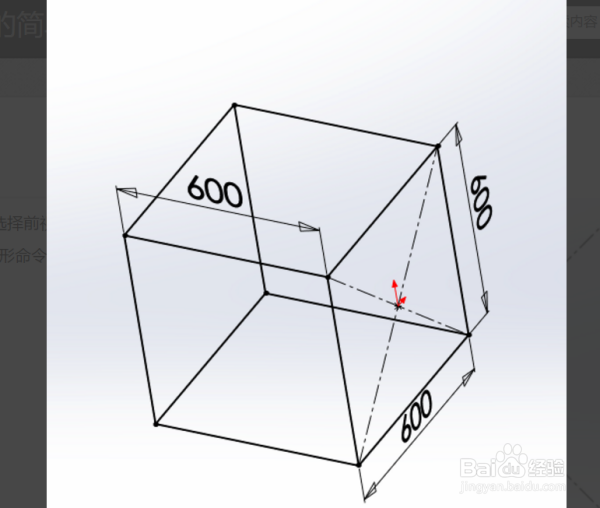

3、在软件的上方可以使用快捷方式，按键盘上的Tab键切换绘图平面，切换至XY平面，使用直线命令绘制一个如下图的草图，确定。

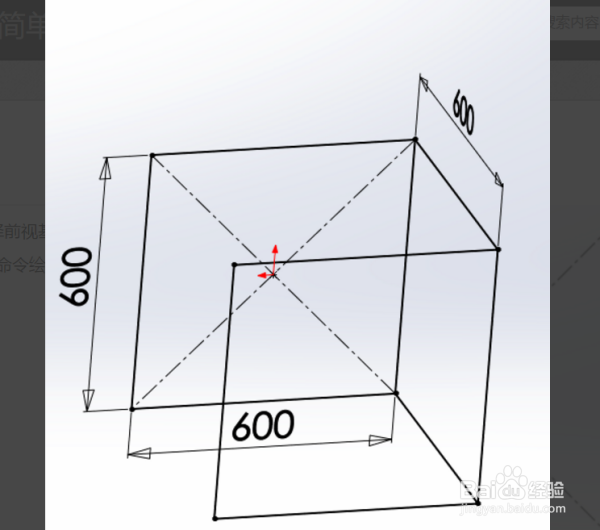

4、接下来就是按键盘上的Tab键切换绘图平面，切换至YZ平面，使用直线命令绘制一个如下图的草图，图形的绘制采用正方形的方式进行。

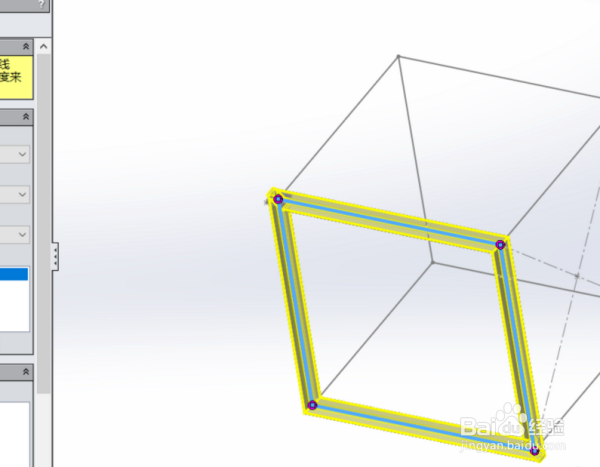

5、然后选择退出当前草图，选择插入上方菜单中焊件，接着选择结构构件，选择如下的四条边线。线的宽度没有具体的限制。

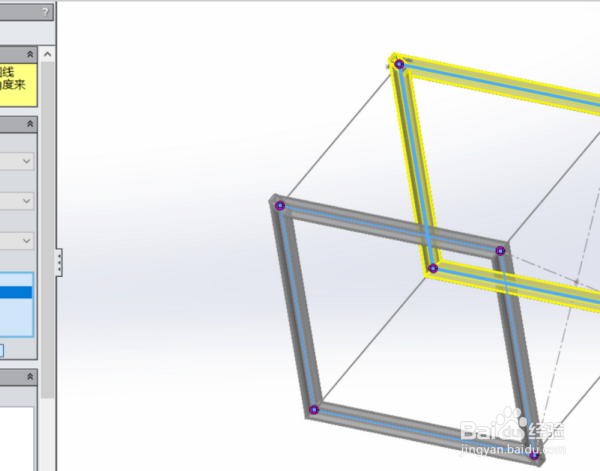

6、我们选择上方的重组功能，单击新组，选择如下四条边线，进行我们的图形的制作。

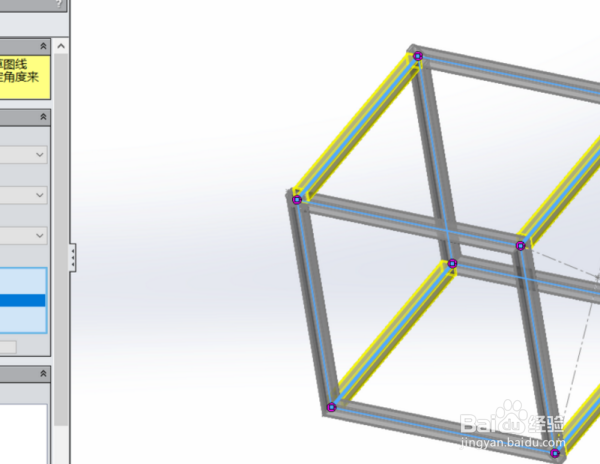

7、再单击新组，选择如下四条边线，确定。

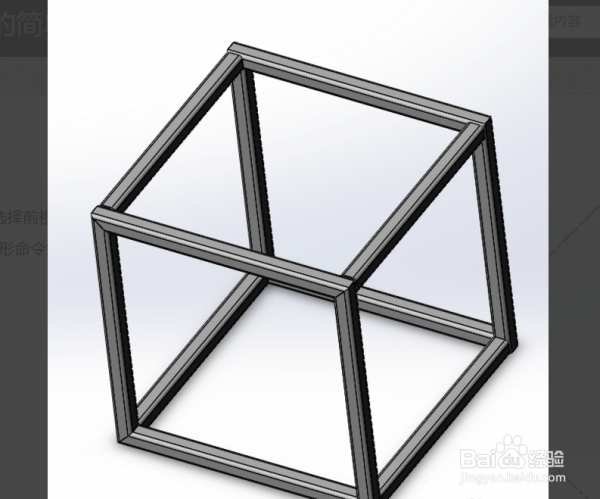

8、最终效果如下图所示。
