双代号网络图中的节点代表的含义和画法

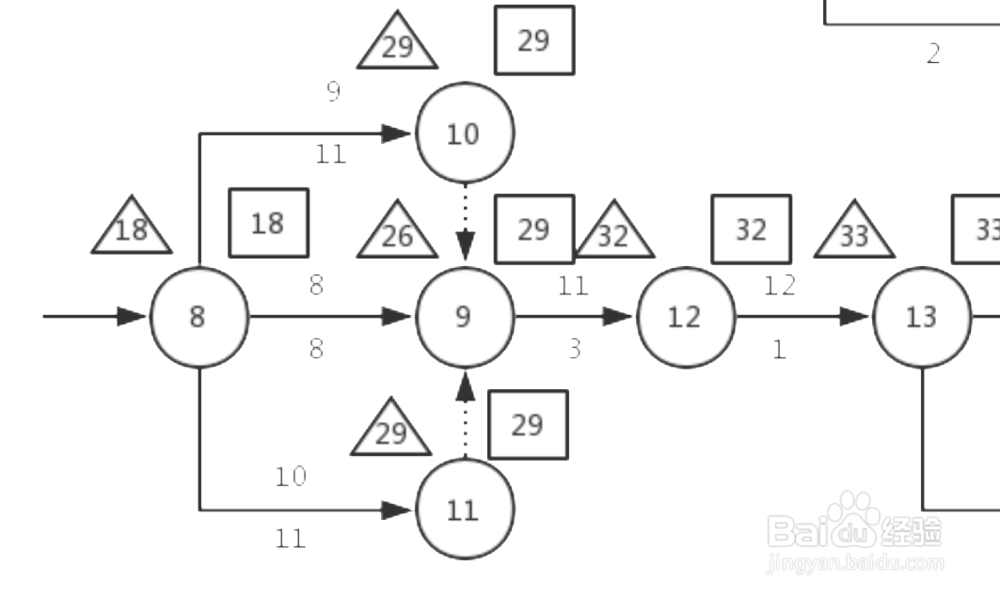

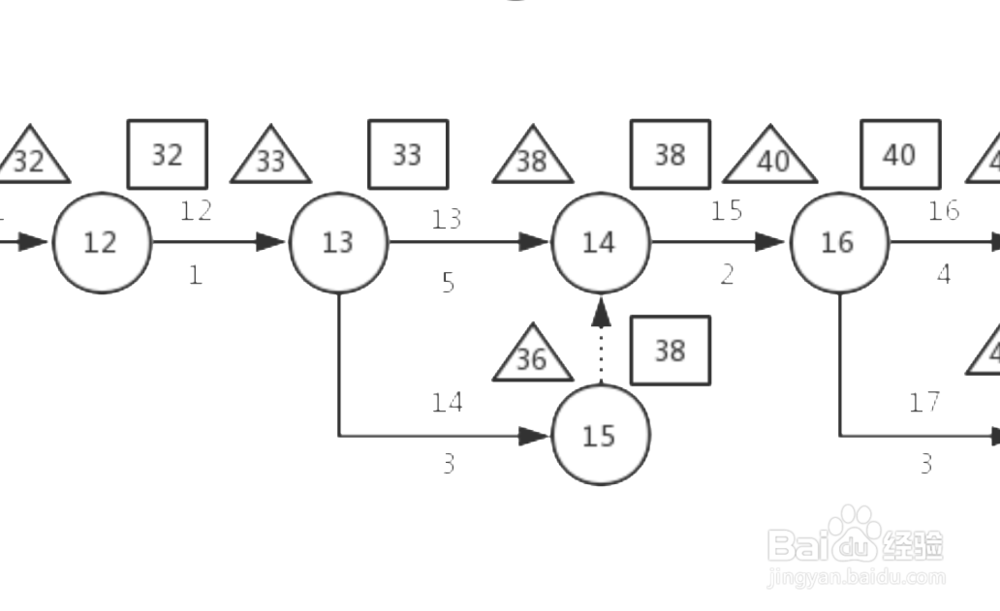

1、节点是网络图中两道工序之间的交接之点，用圆圈表示。表示前一道工序的结束，同时表示后一道工序的开始。节点表示前后工作的交接点。如图所示，节点12是工序11的结束，也是工序12的开始。

2、箭线尾部的节点称箭尾节点（开始节点）。箭线头部的节点称箭头结点（结束节点）。如图所示，节点3是工序3的开始节点，节点4是工序4的解说员节点。

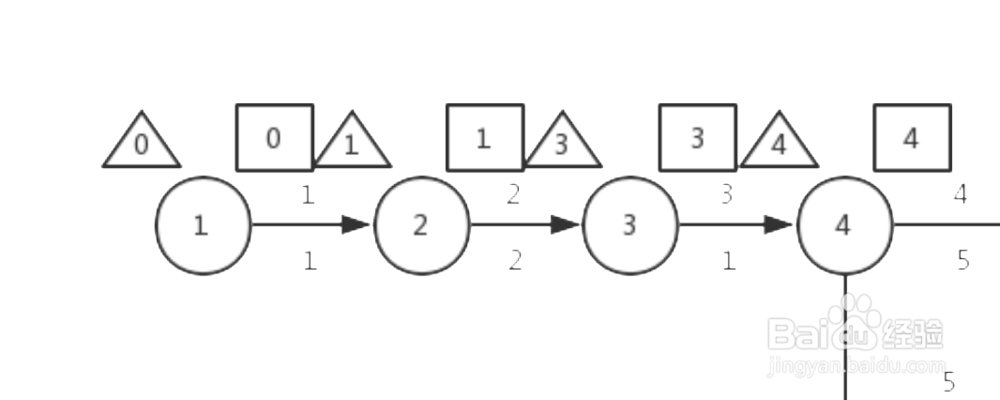

3、节点仅为前后两道工序交接之点，只是一个“瞬间”，不占用时间也不消耗资源。如图所示：

4、网络图中第一个节点叫起点节点，最后一个节点叫终点节点，其他节点称为中间节点。如图所示，节点1是起点节点，节点18是终点节点。
