Creo自由式缩放功能使用方法

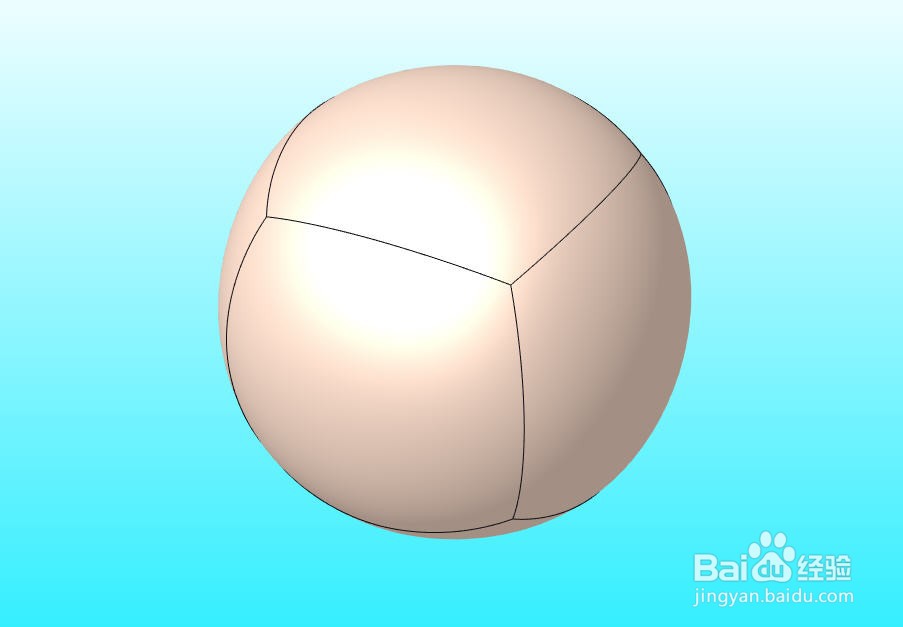

1、打开待进行自由式缩放操作的零件模型，我们将对自由式基体进行各种缩放操作。

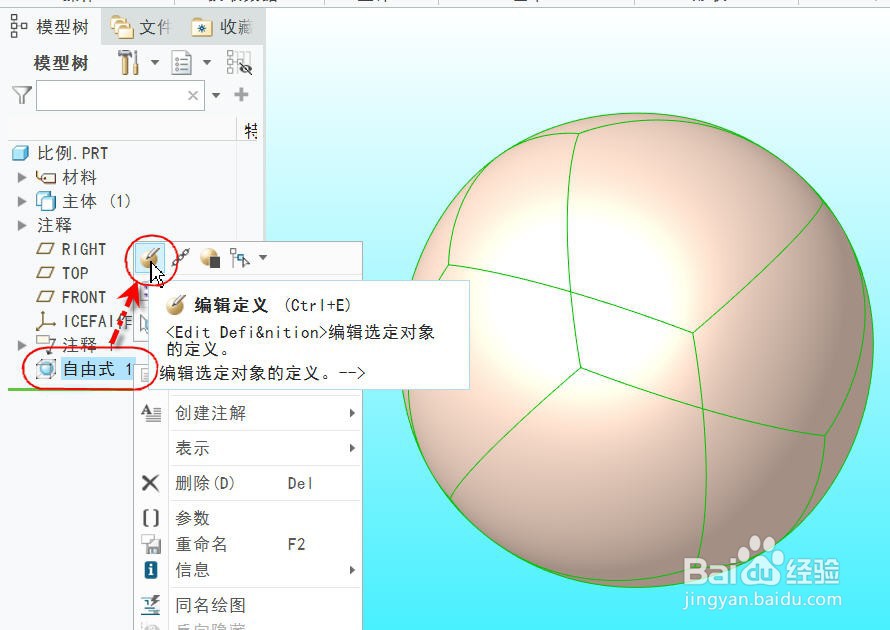

2、在模型树中找到并点击【自由式 1】特征，在弹出的快捷工具条中点击【编辑定义】按钮，打开自由式选项卡。

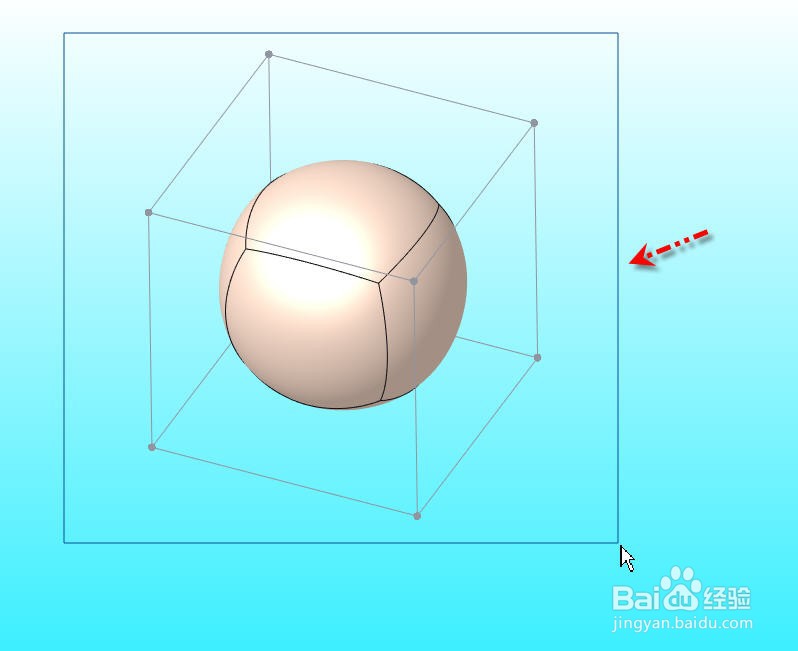

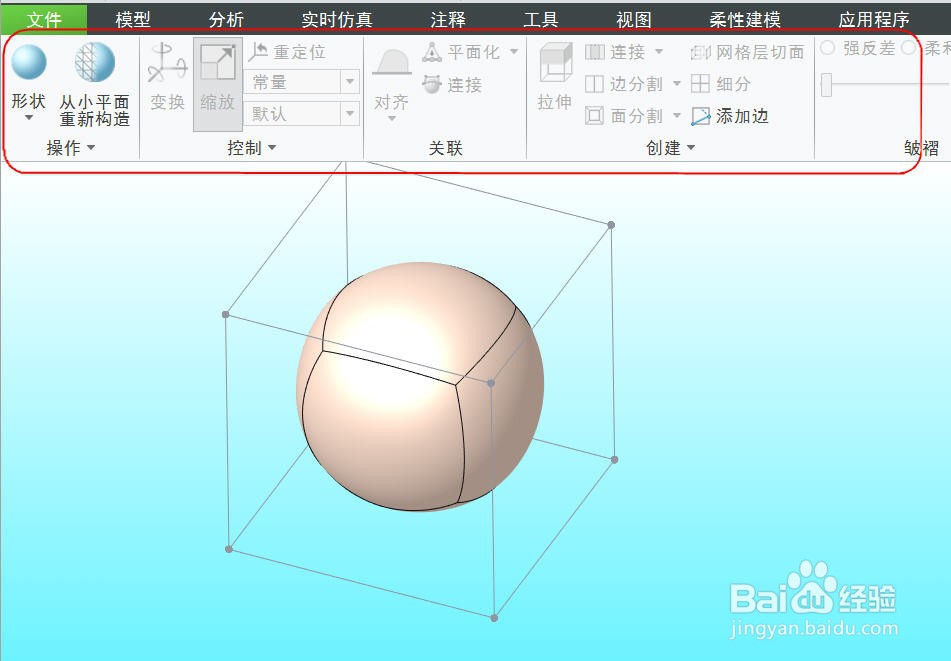

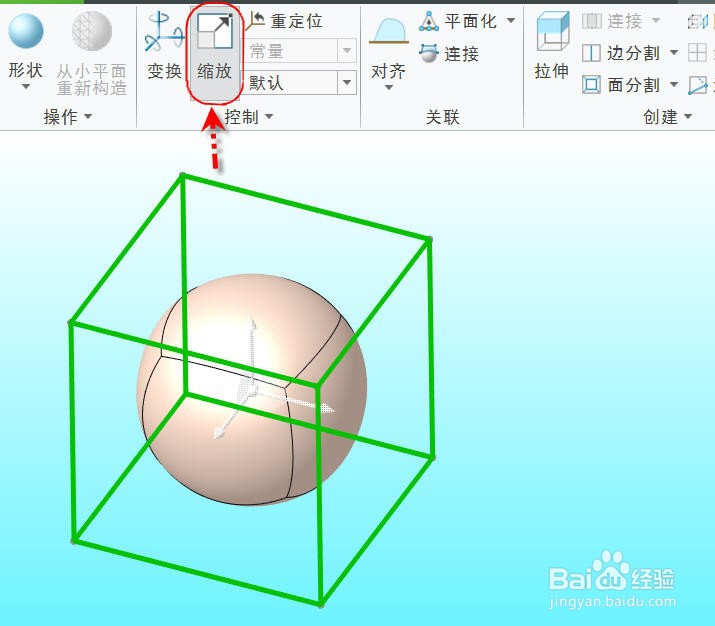

3、框选整个自由式基体，然后点击并按下【缩放】选项按钮进入缩放模式。

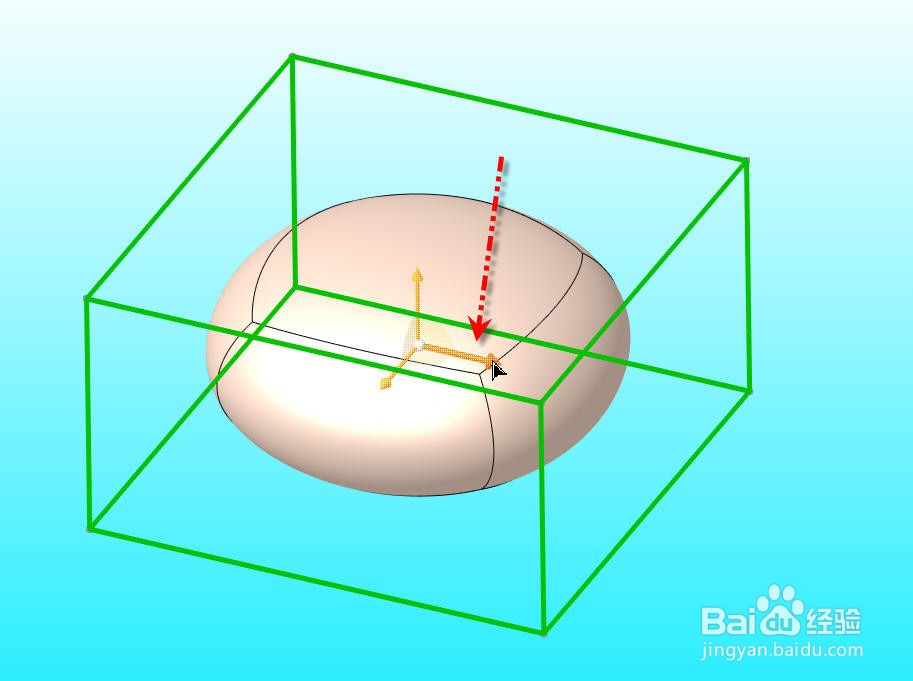

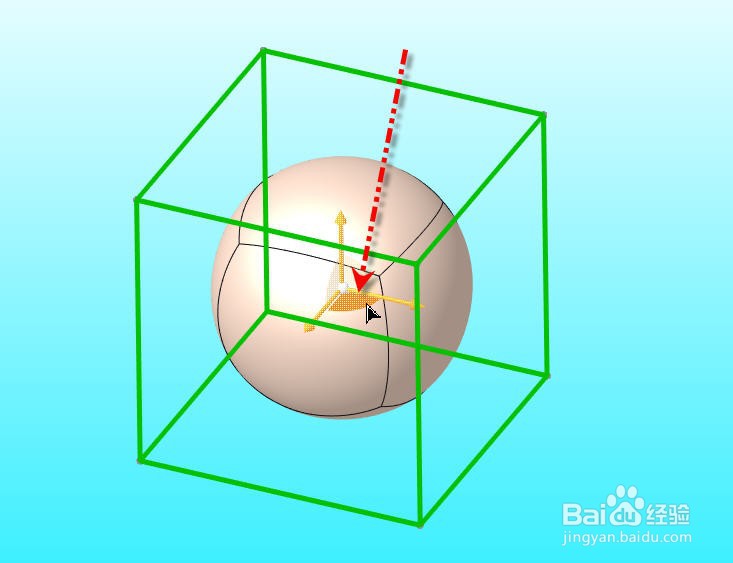

4、光标移动到基体中间的操控图标水平扇面上，当水平扇面加折傺俏鲐亮时按下左键并按住拖动，可以对基体进行平面缩放操作，如下图所示球体变扁球体。

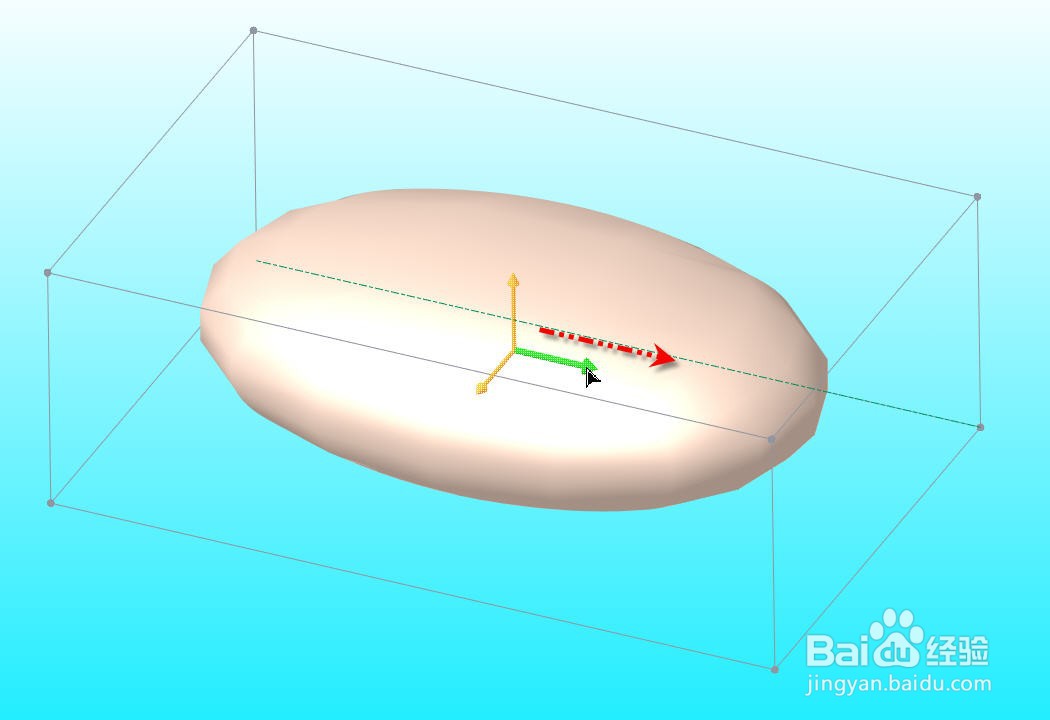

5、光标选择并按住水平箭头往右拖动，对基体进行单方向放大操作，扁球体变椭扁球体

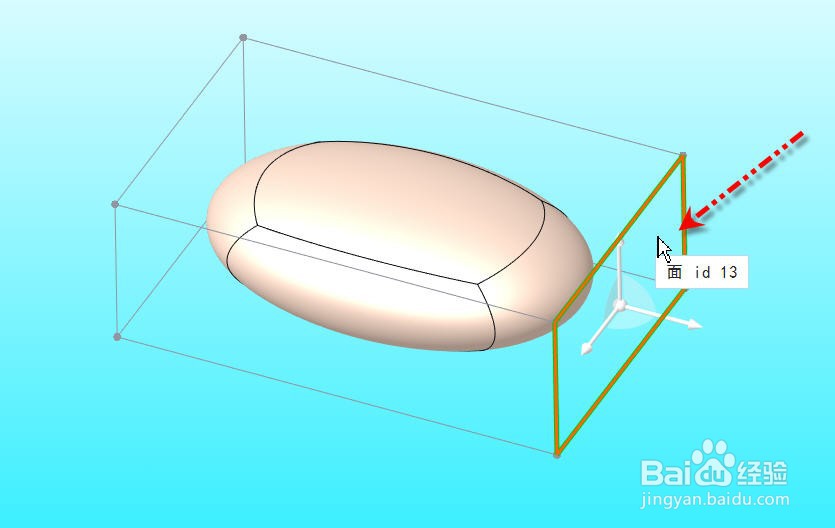

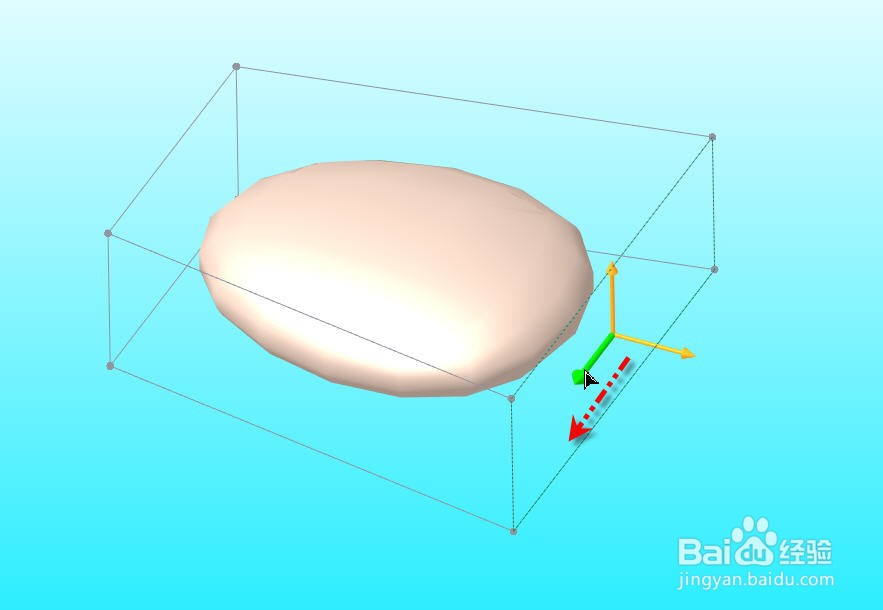

6、光标选择图示右侧面，注意操控图标移到右侧面中间，选择敛财醣沁并按住前后箭头往屏幕外侧拖动，可以看到右侧面进行单方向放大操作，扁椭球体变成了扁鸡蛋形，如图所示。

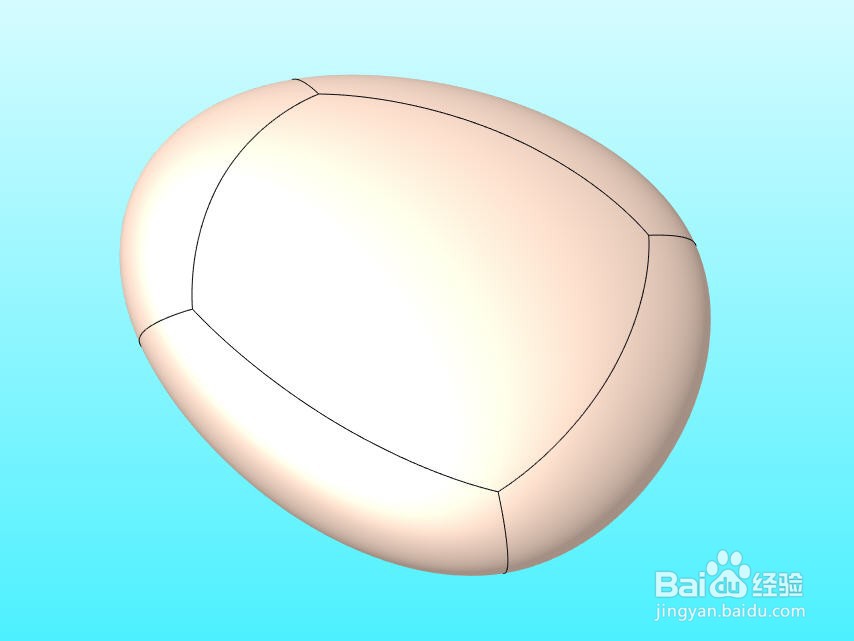

7、最后得到缩放操作后的模型如下所示。
