小型自吸式排污泵自吸污水泵管道安装规范

1、为了让自吸式塑料离心泵吸水管道不出现漏气，吸水管道一点空气都不能被吸入，自吸式塑料离心泵吸水管路通常采用的是钢管，接头采用焊接或者法兰方式连接。

2、吸水管道内水中含有溶解性气体时，会因管道中压力减小而逸出，如在吸水管路某处出现积气，就会形成气囊，而影响管道的过水能力。严重时会破坏真宅吸水。为了使水泵能及时排走吸水管路中的气体．吸水管应有沿水流方同连续上升的坡度．且i≥0.005．使管内气体从水泵入口处的泵壳顶端排出。

3、自吸式塑料离心泵吸水管的安装与敷设应避免在管道内形成气囊。如下图介绍了吸水管几种正确与否的安装方法。

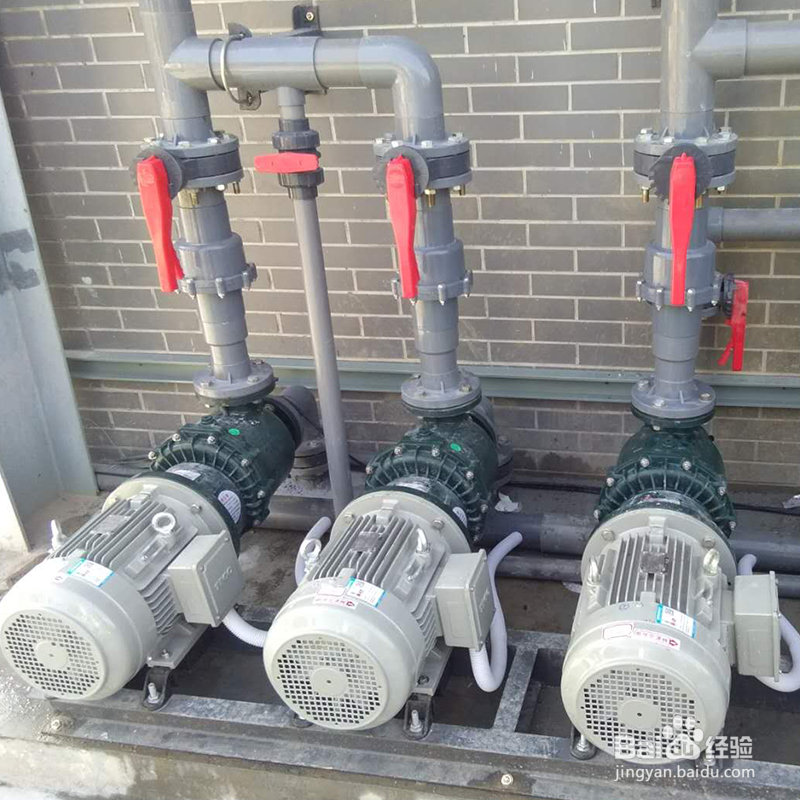

4、每台自吸式塑料离心泵应设单独的吸水管。尽量减少吸水管长度和管件，以减少吸水管水头损失。当自吸泵数量在3台或者3台以上一起运行使用时，可以采用多台水泵从共用吸水总狃阝垮轹管吸水，但数量不少于两条，一条发生故障时．其余吸水管仍能通过设计水量。如图所示，在吸水总管上应设置闸阀，以利切换和检修。设置共用吸水管时，应使吸水总管处于正压状态。

5、当吸水池水位高于水泵轴线时，吸水管路上应设闸阀，以利于水泵检修。

6、当水中有大量杂质时，喇叭口下面应设置滤网。当自吸式塑料离心泵为人工灌水或利用压力管道中的水灌泵启动时。吸水管上应设底阀。底阀是一种止回阀，设有过滤网，阻力较大。

7、自吸式塑料离心泵吸水管设计流速一般为：吸水管直径小于250mm时，流速为1．0～1.2m/s；吸水管直径在250~1000m罪焐芡拂m时，流速为1.2～1.6m/s；吸水管直径大于1000mm时·流速为1.5～2.0m/s。自灌式工作的水泵例如ISG管道离心泵，吸水管设计流速可以适当加大。
