DXP布线线宽报警的两种解决办法

1、当调整布线的线宽是，有时就会遇到绿色的警告（红框1）。

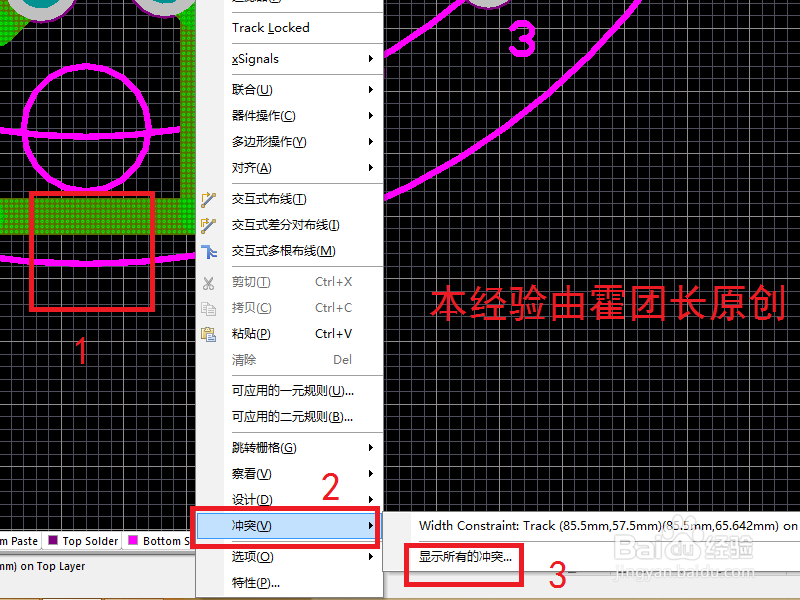

此时我们右键，点击：冲突（红框2），显示所有冲突（红框3）；

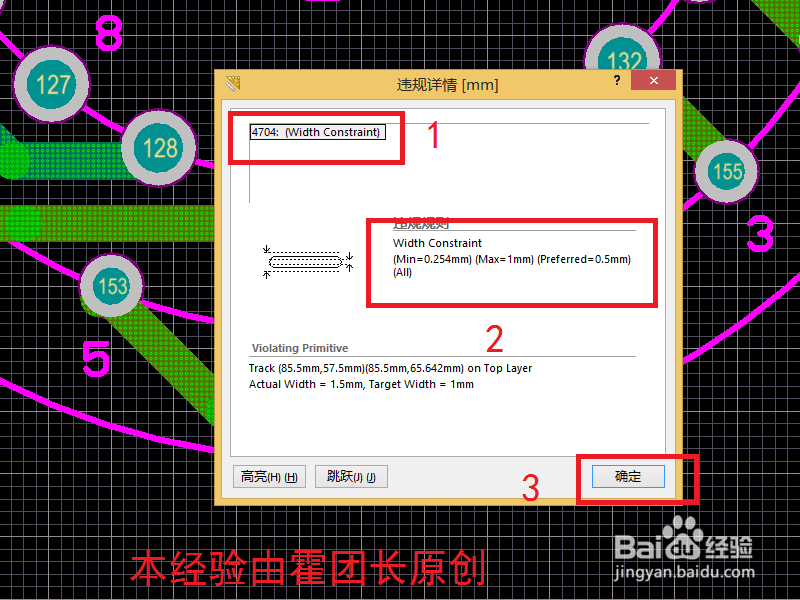

2、违规详情中：出现4704错误（红框1）；

我们查看冲突的规则（红框2），显示线宽冲突。

然后点击：确定（红框3）；

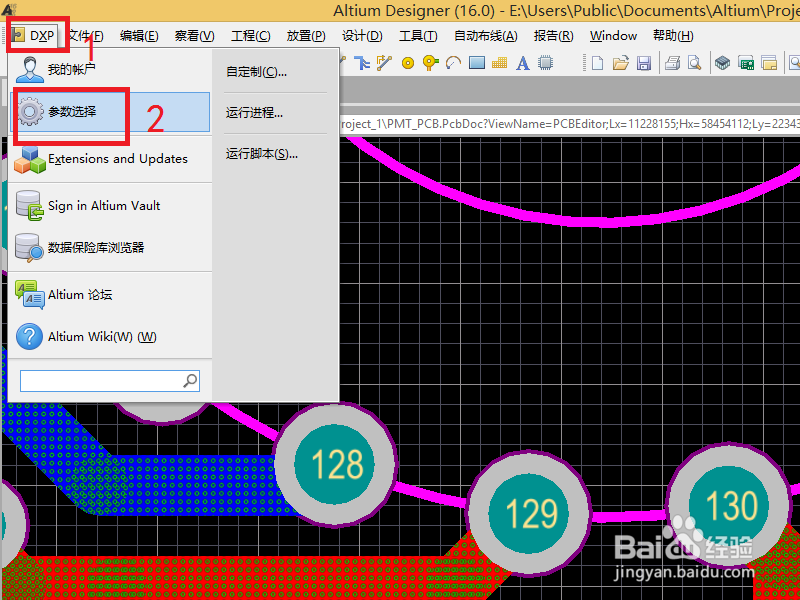

1、点击：DXP（红框1）；

点击：参数设置（红框2）；

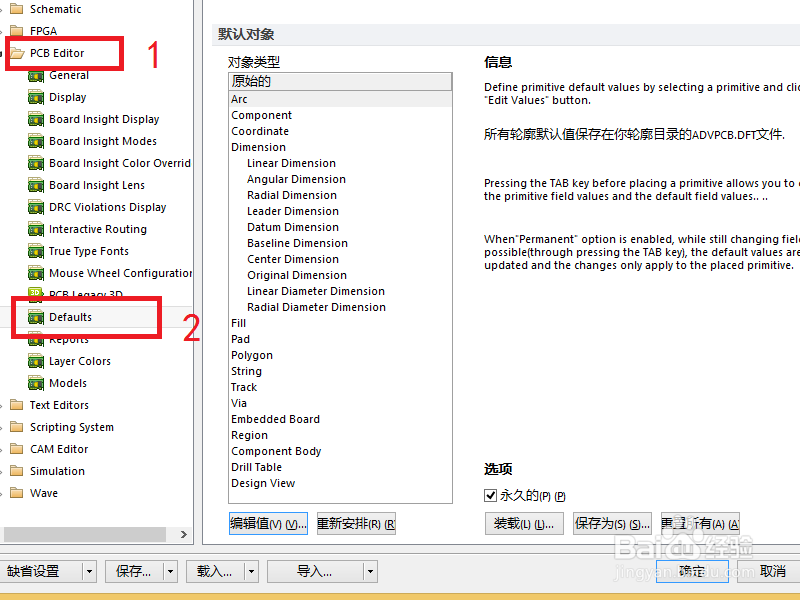

2、紧接上一步，选择：PCB editor（红框1）；

选择：Defaults（红框2）；

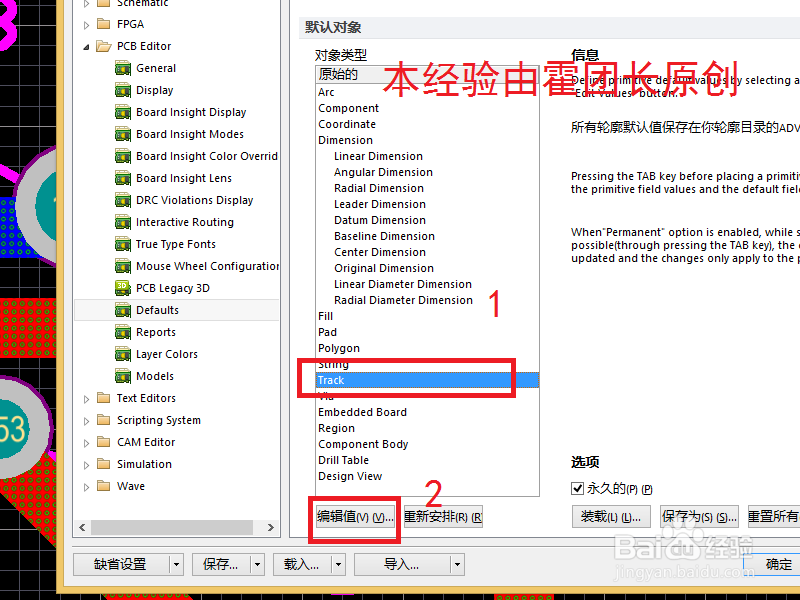

3、紧接上一步，在右侧：

选择：Track（红框1）；

点击：编辑值（红框2）；

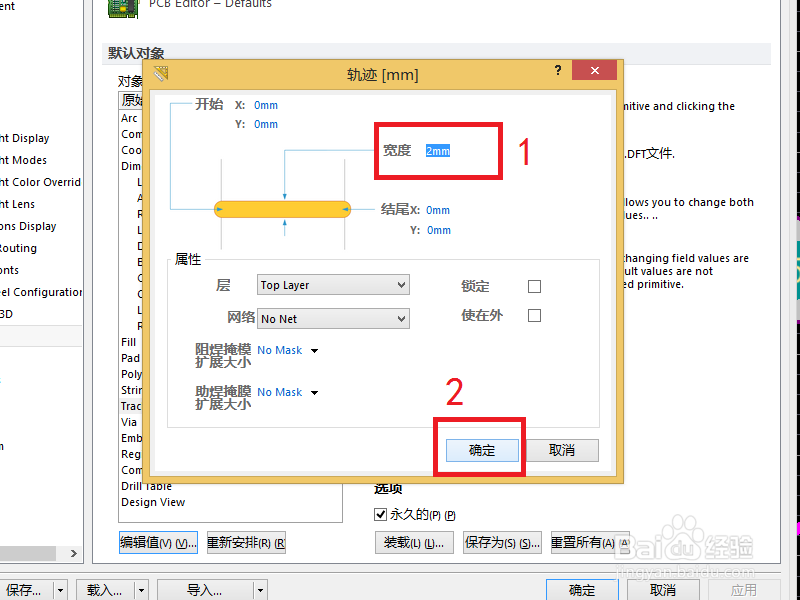

4、紧接上一步，将线宽设置为：2mm（红框1）；

然后点击：确定（红框2）；

5、此时会发现，线宽冲突依然存在。

所以这种常规思维的解决办法是错误的。

1、首先应该找到工具栏中的：设计（红框1）；

选择其菜单中的：规则（红框2）；

2、紧接上一步；

选择：Routing（红框1）；

以及其下方的：Width（红框2）；

此时发现默认的线宽都是0.254mm（红框3）；

注：显然0.254太细了。

3、将线宽分别改为：0.5和1.5mm（红框2）；

4、紧接上一步，设置完毕后，会发现PCB中的线宽警告完全消失，参见下图。

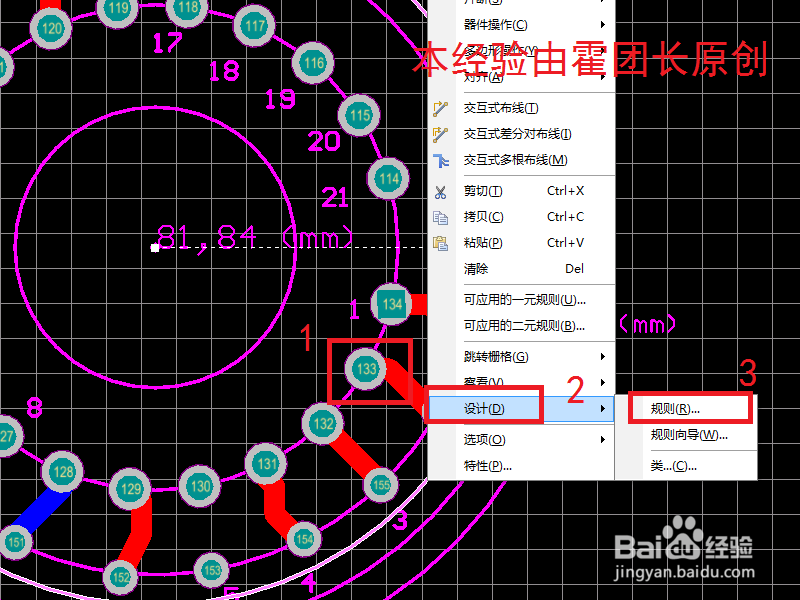

1、点击错误的布线Track（红框1）；

在右键中选择：设计（红框2）---规则（红框3）；

2、其他步骤类似于正确解决办法一的其他步骤，此处省略。
