如何用SolidWorks软件绘制瓜皮小帽

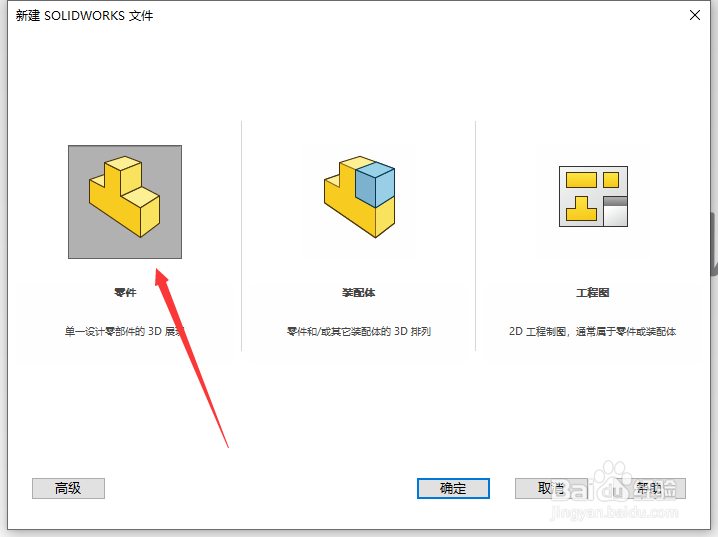

1、新建文件.用快捷键命令CTRL+N禅旄褡瘦命令新建，我建议对于软件操作来说，能用快捷键尽量用快捷键，这样可以加快做事的效率，如图所示，这一步完成.

2、草图绘制.点击草图面板上面的草图绘制直径为250mm的圆.绘制完毕，如图所示，这一步完成.

3、拉伸实体.点击特征命令上面的拉伸凸台基体，拉伸长度为80mm.如图所示，这一步完成.

4、圆顶实体.点击特征命令上面的圆顶按钮，高度设置为50mm。为了足够圆润，勾选椭圆圆顶.如图所示，这一步完成.

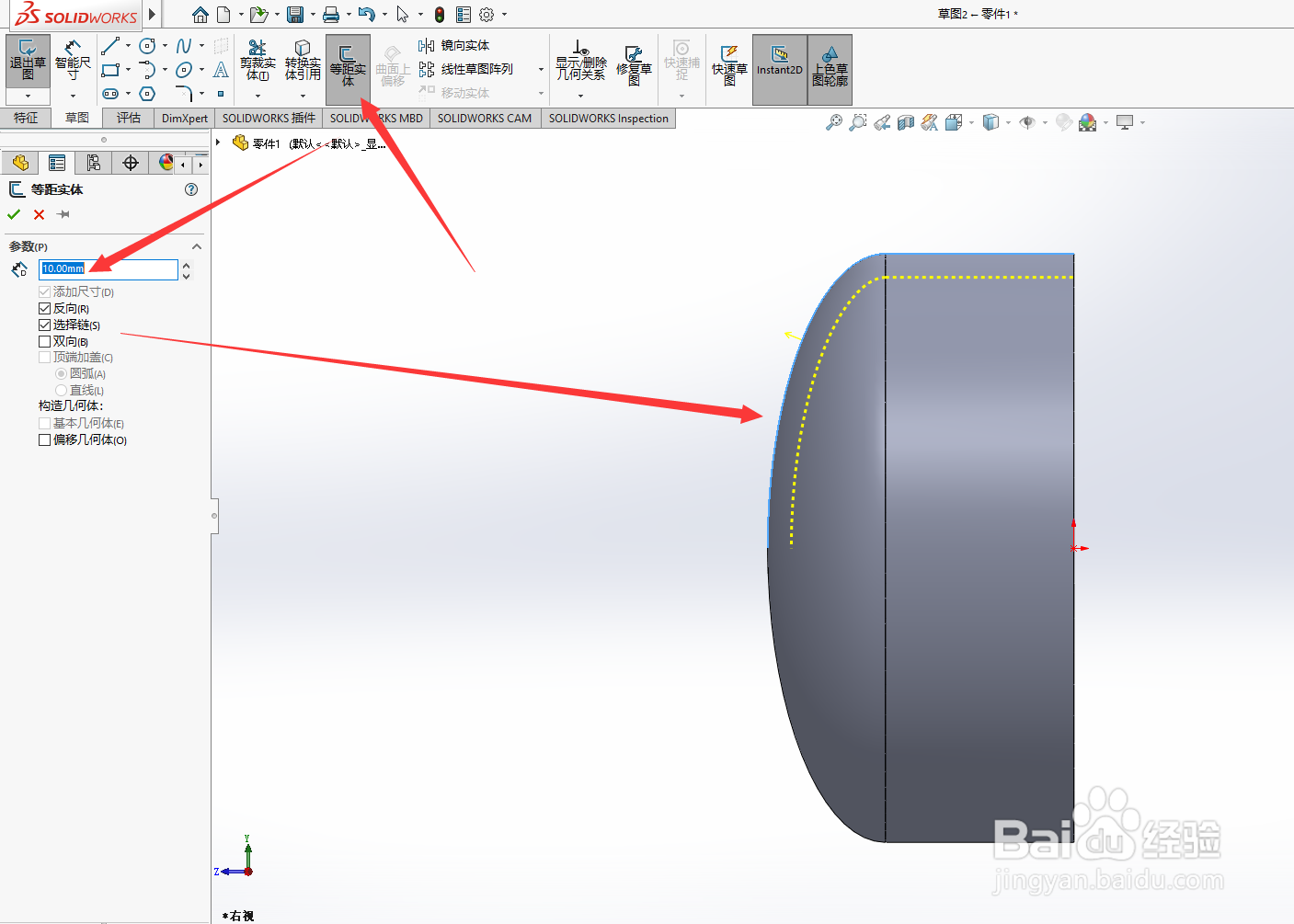

5、草图绘制.点击草图面板上面的等距实体，选择外边线，并且绘制，中心线，还有外边线以及中心实线，形成一个封闭的面.如图所示，这一步完成.

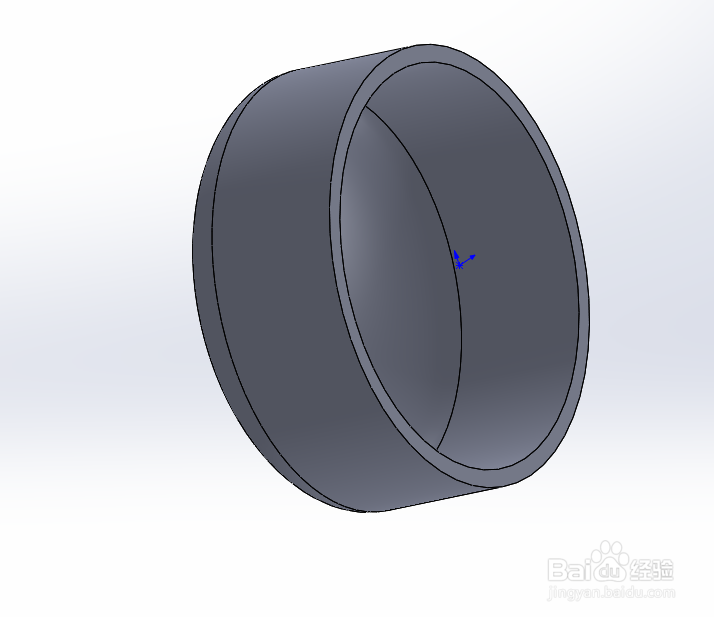

6、旋转切除实体.点击特征命令上面的旋转凸台基体，参数如下，点击确定之后，如图所示，这一步完成.

7、设置基准面.点击前视基准面，按住CTRL，选择该面往前一拽，形成一个新的平面，间距设置为140mm.如图所示，这一步完成.

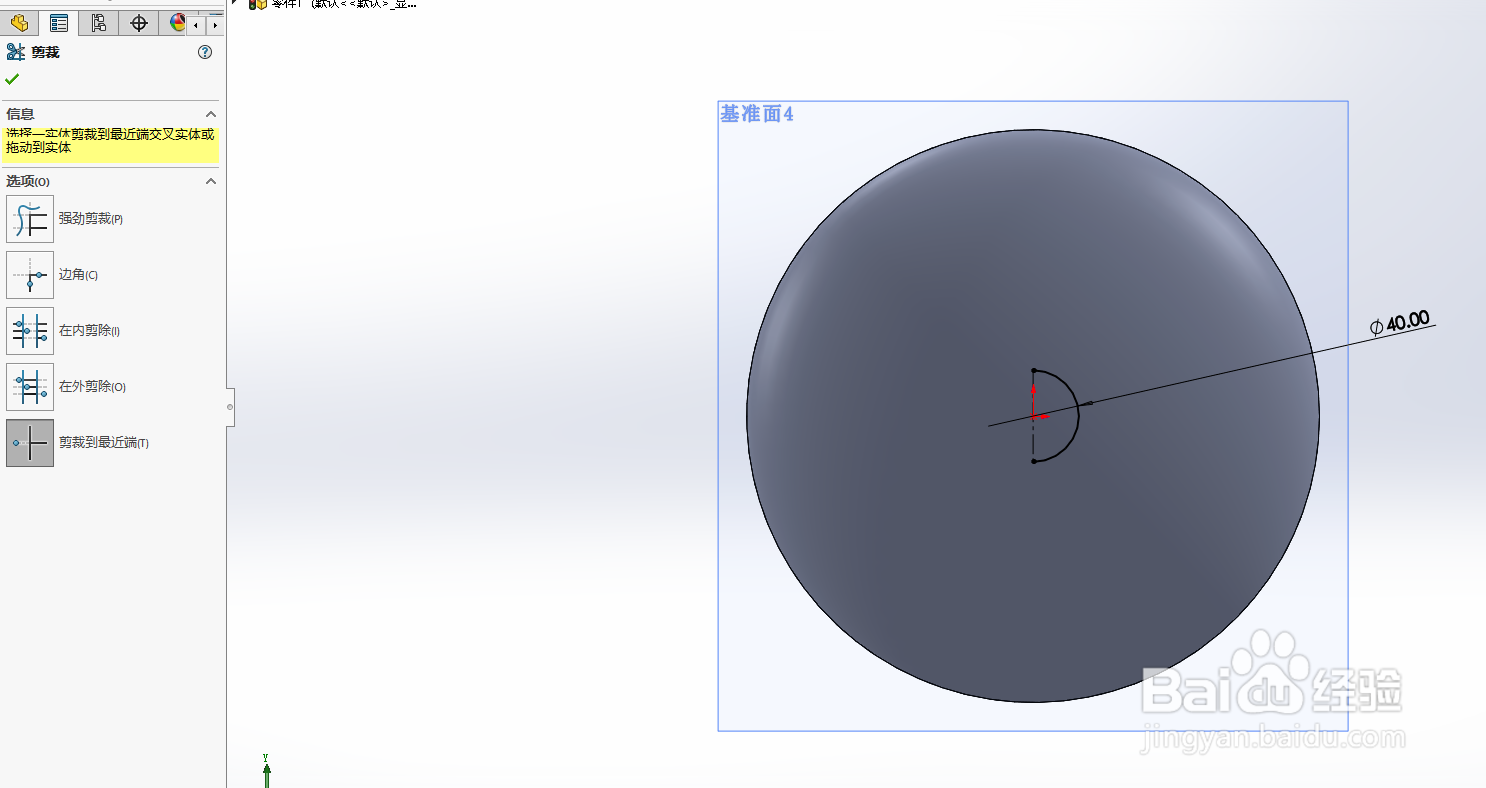

8、草图绘制.选择新建的懋鲕壶迎基准面，在该面上绘制草图，点击草图面板上面的圆命令，绘制一个直径为40mm的圆，画上中心线，裁剪半边，如图所示，这一步完成.

9、旋转实体.点击特征面板上面的旋转凸台基体，参数如下图.这一步完成.

10、成型.把不需要的线条隐藏，调整一下角度，如图所示，这一步完成.效果还不错吧，喜欢的点个赞.
