caxa三维设计训练十八之圆锥顶球抽壳

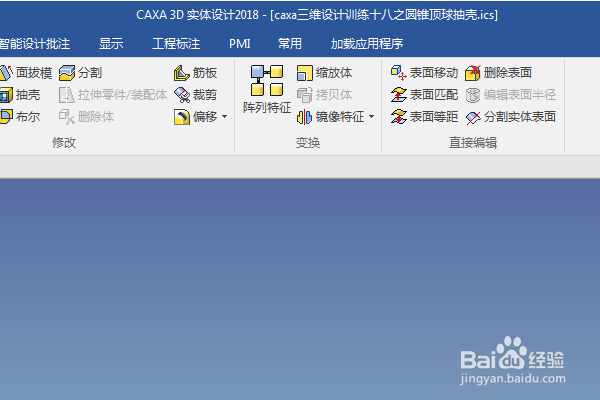

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练十八之圆锥顶球抽壳

2、如下所示，

从右边的设计元素库中找到圆柱体，拖动到三维空间释放，

单击手柄，修改尺寸：直径50，高度50

3、如下所示，

从右边的设计元素库中找到球体，拖动到三维空间，点击顶点，释放，

单击手柄，修改尺寸：直径30，

4、如下所示，

点击工具栏中的圆角过渡，

看左边的属性栏，选择实体交线，设置半径为R10，

点击√，。完成并结束本次圆角过渡操作。

5、如下所示，

点击工具栏中的抽壳命令，点击底部平面，

左边属性栏中设置厚度为5，

点击√。完成并结束本次抽壳操作。

6、如下所示，

点击工具栏中的圆角过渡，

看左边的属性栏，选择实体底部平面，设置半径为R5，

点击√，。完成并结束本次圆角过渡操作。

7、如下所示，

将显示设置为真实感图，

从右边的设计元素库中拖一个“亮紫色”效果到实体上，

至此，

这个三维实体零件就设计完成，

本次训练结束。
