安装应注意超声波液位计的事项

1、 一、超声波液位计安装时应遵循的原则 1、正下方进料口（或出料口）等液面剧烈波动的位置，选择探头的安装位置时，应尽量避开。 2、探头的发射面应该与液体表面保持平行。 3、探头发射面到最低液位的距离，应小于选购超声波液位计的量程。 4、探头发射面到最高液位的距离，应大于选购超声波液位计的量程。 5、对于不光滑的池壁或罐壁，超声波液位计安装位置应与池壁或罐壁保持0.3m以上的距离。 6、若探头发射面到最高液位的距离小于选购超声波液位计的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m~0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径，或者将管子通至罐底，管径大于80mm，罐底留孔保持延伸管内液面与罐内等高。

2、 二、超声波液位计安装时应注意的事项 1、在安装超声波液位计前，应对超声波液位计型号如：过程压力、过程温度、介质的化学性能等是否满足现场的环境要求进行再次确认，以确保安装后的超声波液位计能够正常使用。同时，出于安全考虑，只有在断电的情况下才能进行接线；对于防爆型超声波液位计接线时必须遵循防爆的相关接线要求。

3、 2、超声波液位计安装在室外时，为避免阳光照射，应加装遮阳板以延长超声波液位计使用寿命。 3、安装电线、电缆保护管时，为防止积水，应注意做好密封。 4、超声波液位计虽然自带防雷器件，但在多雷地区使用时，建议在超声波液位计的进出线端另外安装专用的防雷装置。

4、 5、在特别炎热、寒冷的地方使用超声波液位计，特别是在周围环境温度有可能超出超声波液位计的工作要求时，应注意在超声波液位计的周围加装防高温（低温）装就女蒿鸳置。 6、在超声波液位计用于测量沟槽容器的液位时，安装时应注意以下几点： 1）注意支架的承重能力。 2）注意探头发射角远点不要超越A点边界。 3）注意确保安装的高度在量程范围内。 具体如下图所示：

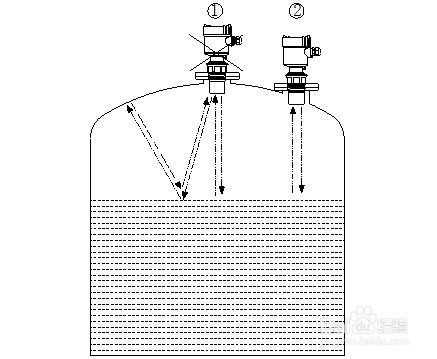

5、 7、在超声波液位计用于测量拱形罐的液位时，应注意将超声波液位计安装在罐顶半径的1/2或2/3处。如果将超声波液位计安装在拱形罐顶，会造成多次反射回波，所以，这种情况在安装时应尽可能加以避免。具体如下图所示：

6、 8、在超声波液位计用于测量锥形罐的液位时，对于锥形容器且为平面罐顶的容器，容器顶部中央是超声波液位计的最佳安装位置，这样可以保证超声波液位计能够测量到容器的底部。

7、 9、当超声波液位计安装在户外或有潮气的环境中时，常遇下雨或冷凝现象，雨水和冷凝水便会随之往下流入超声波超声波液位计。所以为防止水或潮气进入超声波液位计，在接入电缆前，请将电缆线弯曲并朝下引。
