摩托罗拉MT917拆机教程

1、拆解电池盖 用撬棒在箭头所指处撬 动电池盖，当卡扣张开 后，顺序向两边分别掰 开。 电池盖上的卡扣位置图示

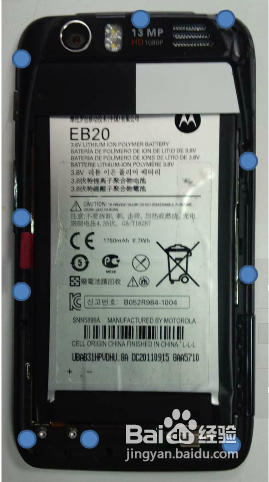

2、拆后壳上的IP5的螺丝 共10 颗

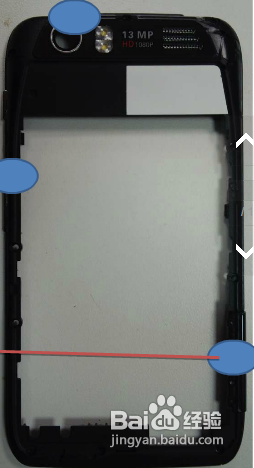

3、拆开后盖 用手或撬棒扣开此处 后盖共三 处卡扣

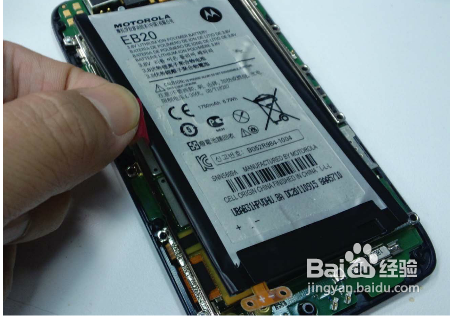

4、拆卸电池 拆掉螺丝后，用手拿住红色的电池牵手，向上用力提起 注意，电池的下表面有双面胶和主板粘连。需要用一定 的力量。

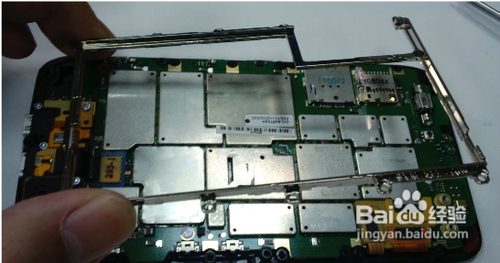

5、拆除chassis? 用IP5?螺丝刀拆除十个螺丝 拆下10个螺丝后，可以直接拿下chassis.

6、撬开所有的连接器 用撬棒把三个连接器轻轻撬开

7、拆卸主板 将手机立起，最准手机底部，用手扳动主板 由于主板和display?之间有双面胶粘连，我们需要在扳 动主板的同时，用撬棒的扁头从主板和display根部插 入，利用撬棒的扁头一点一点把主板和display之间的胶 分开。此处一定要轻和慢，主板扳动过快很容易造成 display?破碎 主板上的胶如右图， 箭头为撬棒 插入的方向 

8、拆卸摄像头 用撬棒对准摄像头连接器 轻轻撬动。直至脱开

9、 拆卸小板 用IP5?螺丝刀拆掉小板上的四个螺丝，如图所示

10、主板 小板拆卸后，主板独立

11、拆卸display 用撬棒在手机底部，缝隙处插入，轻轻撬动display 撬开后，用手将display慢慢抬起，注意，touch? lens?的flex?也粘在display背面，有两处胶需要 提前摘开。

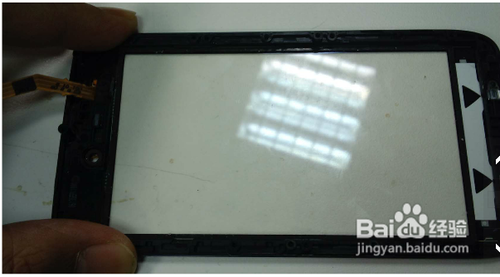

12、拆除lens 拆下display后。 Lens?和front?housing是粘在一 起的，如果拆解，需要对lens用热风吹几分钟。 这样便于无损拆解。 拆开的lens?，如果需要重新使用，需要对Lens上的残胶进行清 理。Frontｈｏｕｓｉｎｇ 同样需要清理。不然无法重新粘胶。
