UG10.0练习三维建模六百八十六

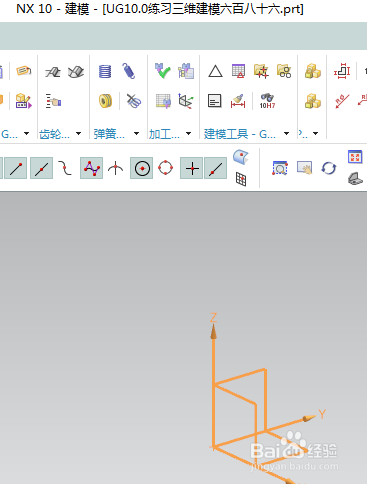

1、如下图所示，

打开UG10.0软件，新建一空白的文件，

另存为：UG10.0练习三维建模六百八十六

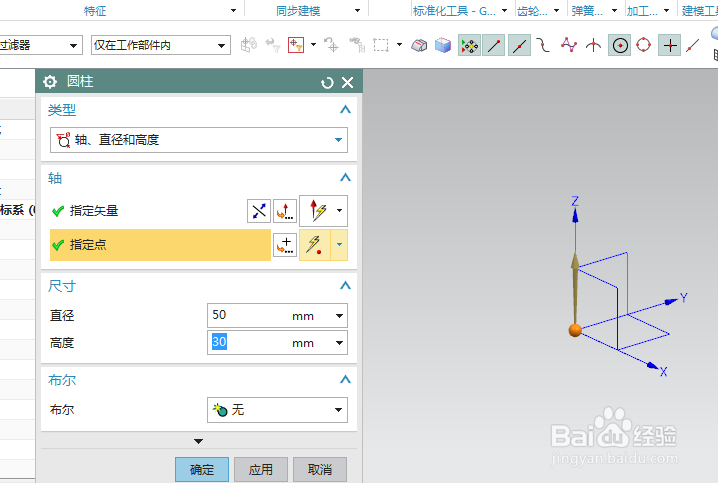

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径50，高度30，

点击确定。

3、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标是-10，Y坐标和Z坐标都是0，

设置尺寸：20x50x30，

布尔求和，点击确定。

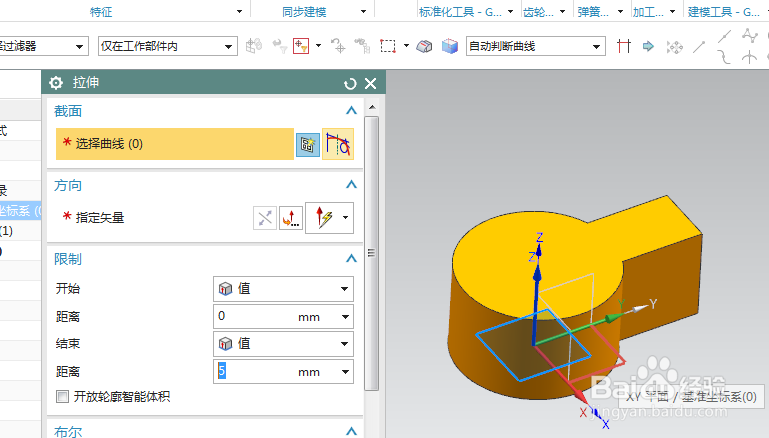

4、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

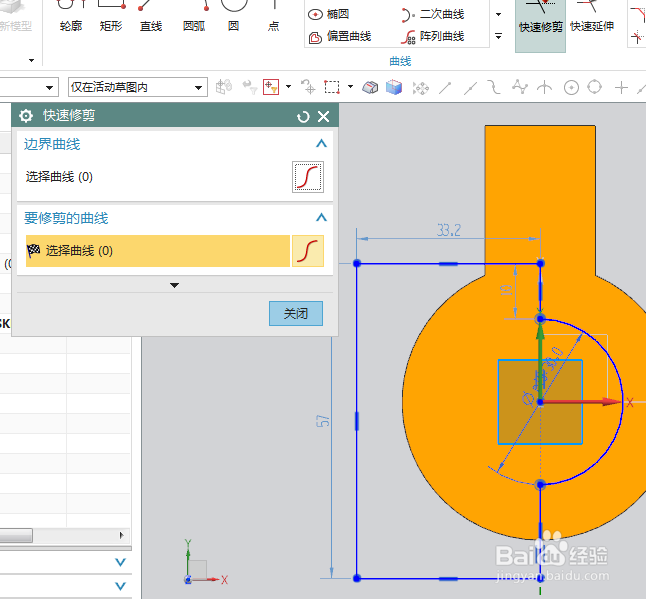

5、如下图所示，

激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为30，

激活矩形命令，画一个矩形，添加几何约束，右边与纵轴重合，

激活快速修剪命令，修剪矩形内的圆弧和圆弧内的直线段部分，

点击完成，退出草图。

6、如下图所示，

设置限制：0开始，50结束，

布尔求差，点击确定。

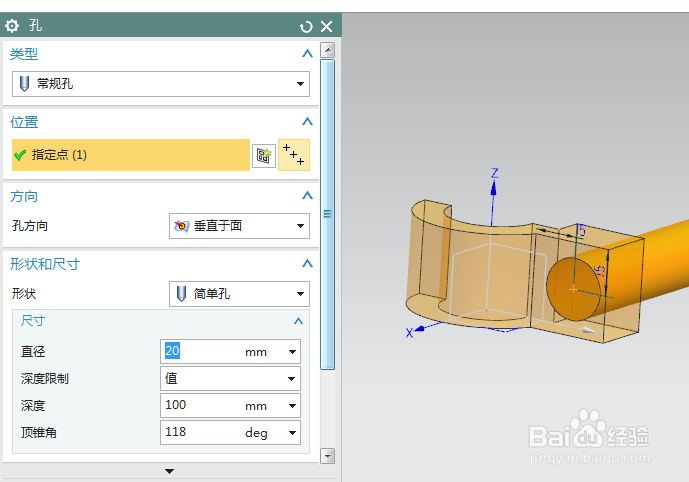

7、如下图示，

点击工具栏中的孔命令，

指定点：实体平面上，距离边都是15，

设置形状为简单孔，直径20，深度100，

点击确定。

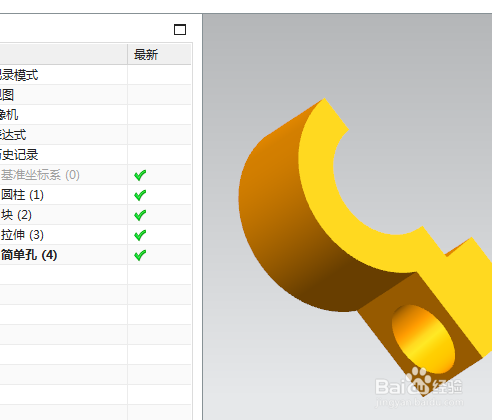

8、如下图示，

隐藏基准坐标系，显示设置为着色，

至此，

这个三维实体就建模完成，

本次练习结束。
