CAD2015如何进行多重引线设计

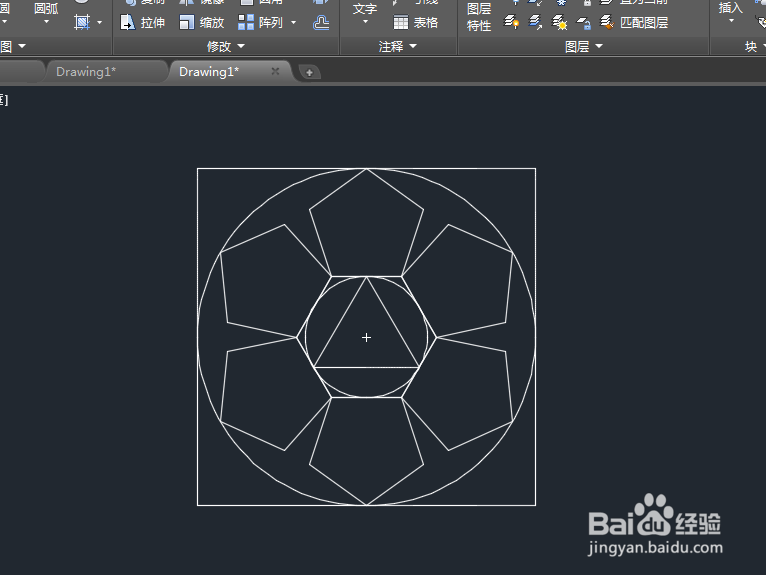

1、由于下图中，其图元很多，为了方便看图者观察，我们可以使用多重引线标注命令来创建说明文字；

2、由于多重引线与以往我们所讲解的标注样式有很大不同，你可以先学习下其定义；

3、执行引行命令后，输入第一处说明文字：三角形；

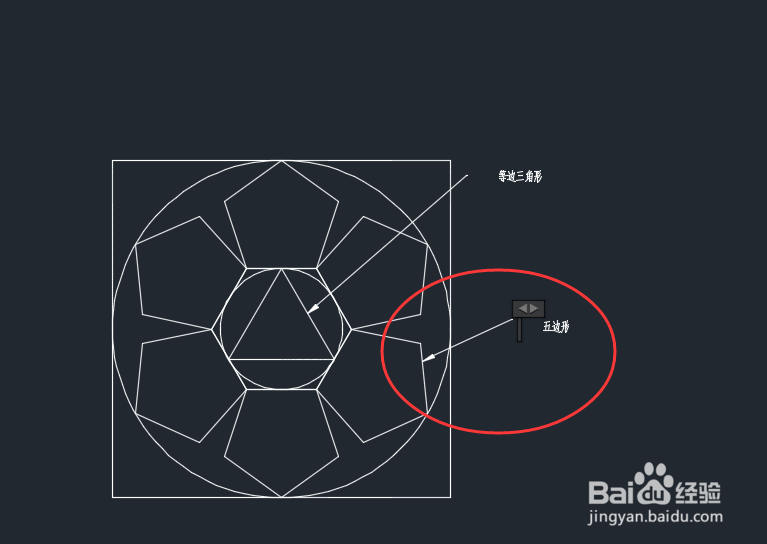

4、如想更改引线的文字样式、线型、颜色、对齐方式等信息，可以参考下图对其进行设置；

5、同样的方法创建第二个五边形引线；

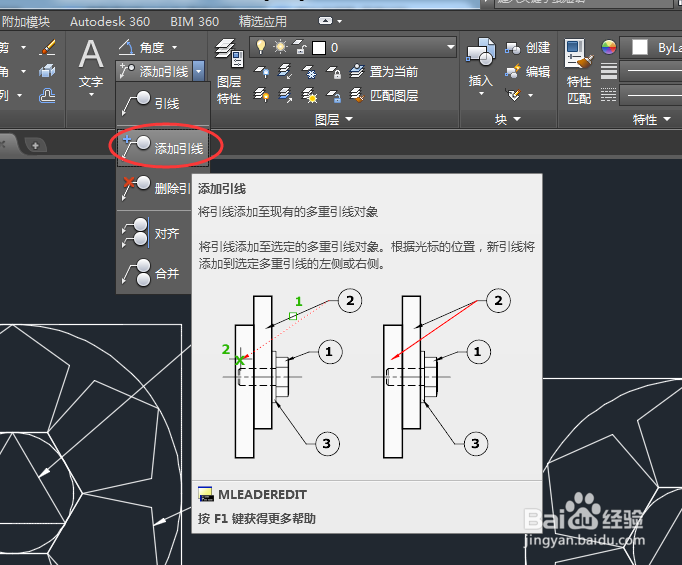

6、默认情况下，创建出来的引线标注其线较短，可以通过使用添加引线功能，对其进行更改，如图2；

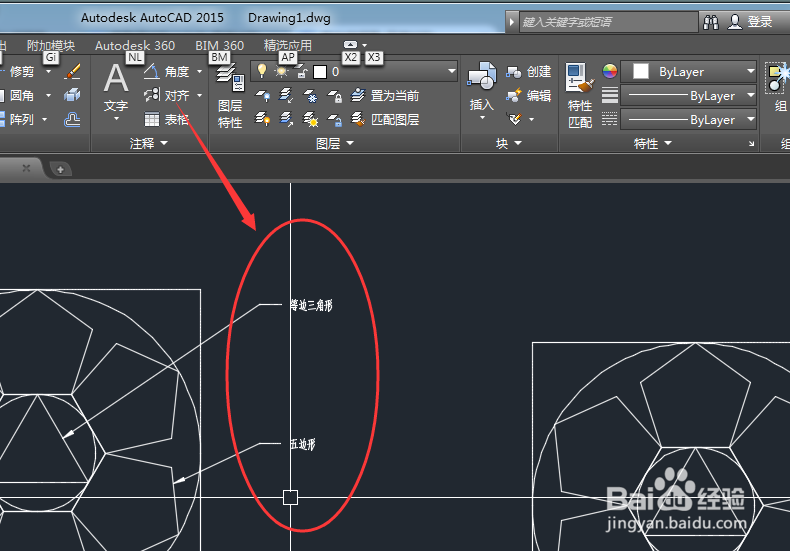

7、由于我们是随意标注的引线，其摆放位置不是很规范，可以执行多重引线下的对齐命令，让两个引线旋转的位置一样，图1为对齐定义，图2为执行后的效果。

8、设计技巧：新手在使用此命令时，往往不能一次成功，注意多尝试几次，学会动脑思考，稍加练习就可熟练应用。
