CAD中块的创建，和使用，创建块

在CAD绘图操作过程中我们经常会用到一些重复的，有多种线条组合而成的图形，为了保证工作量减小以减少错误的发生，我们经常会用CAD块来解决此类问题；那么块是怎么创建、以及使用的呢？ 下面来看

工具/原料

CAD

块创建

1、 打开CAD，选中你要创建块的图形（没有的话需要先画CAD图形，可以是任何图形图案线条的组合，也可以是整个图纸等）。

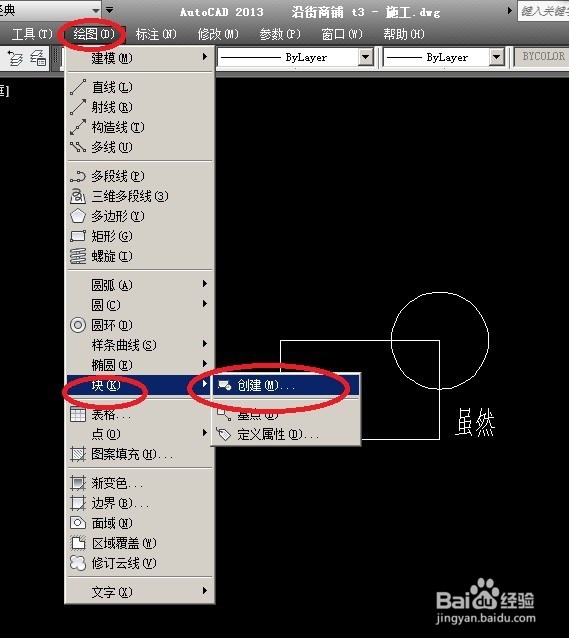

2、 在菜单栏中点击绘图→块→创建（这一步是创建块的的步骤，熟悉的话可以直接用快捷键AIT+O+B）进入下一步）。

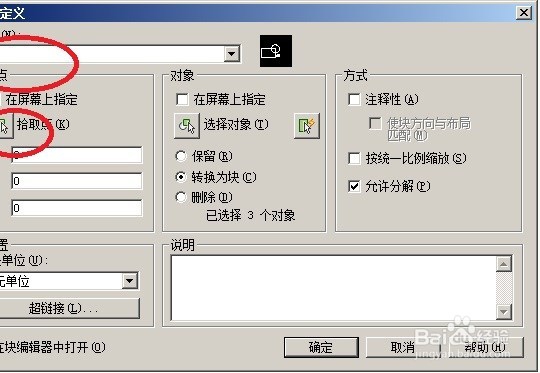

3、 这一步是设置块的名称以及块的基点（就是在你插入块的时候鼠标捕捉的点）。 选择基点：直接点击在屏幕上指定那个■，然后点击拾取点。

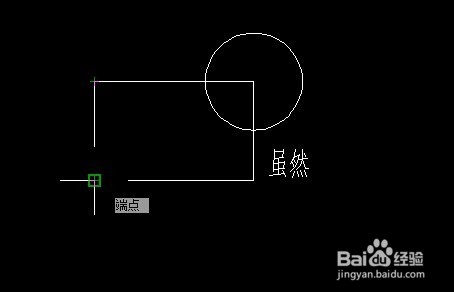

4、 这是鼠标会到屏幕上，选择你要确定基点的地方（基点关系到以后块插入的时候对齐等的问题），然后点击。

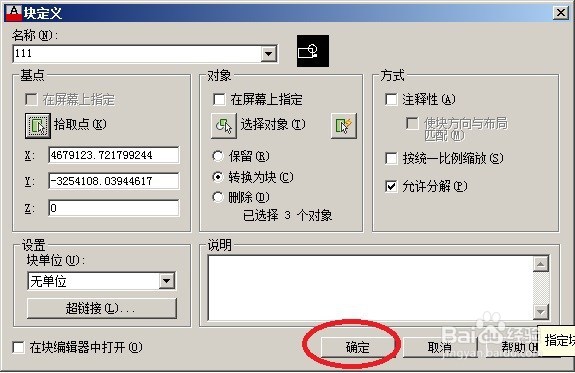

5、 几点确定点击后，会返回块的创建页面，这是我们直接点击确定就可以了。然后块就直接创建完成了。

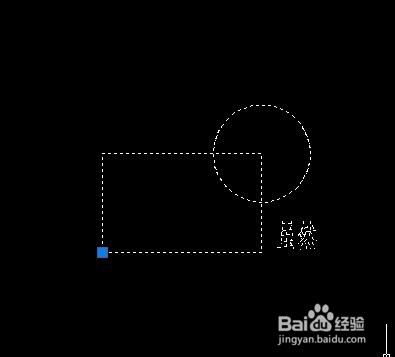

6、 这时候我们切换到屏幕，选择我们创建的块，点击可以看到这个图形组合可以一下全部选中，插入点就一个点（就是我们上一步设置的基点）。

块使用

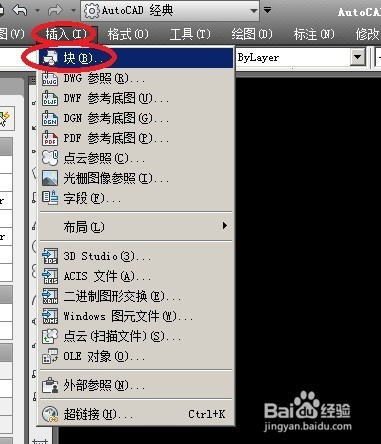

1、 块创建我们会了，那么块是如何使用的呢，首先在打开的CAD图形中点击插入→块，进入块插入的界面。

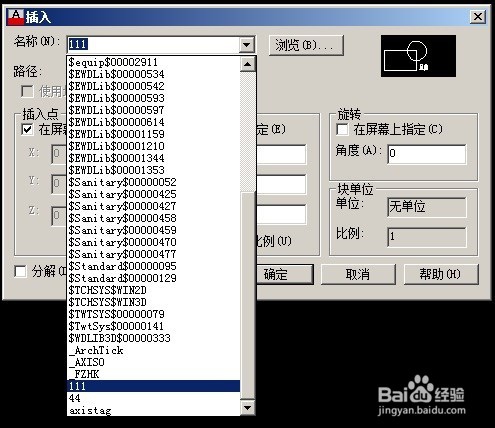

2、 在块名称的下拉菜单中选择你要插入的块的名称，不确定的话可以看右侧预览图，选择好以后点击确定。

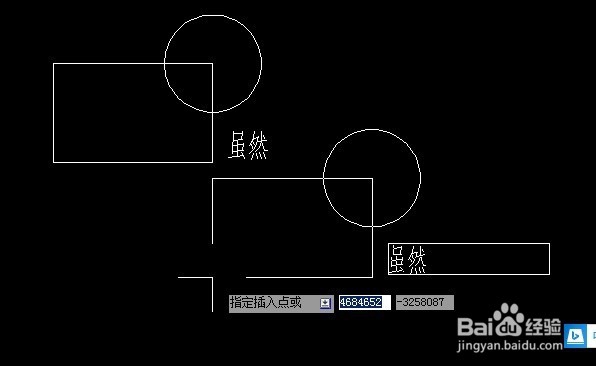

3、 然后块会跟随鼠标让你选择插入块的位置，位置选择好以后点击左键确定插入。然后 插入完成。
