SolidWorks扫描切除可变螺距螺旋线绘制螺旋凹槽

1、例如【扫描切除】下图圆柱实体。

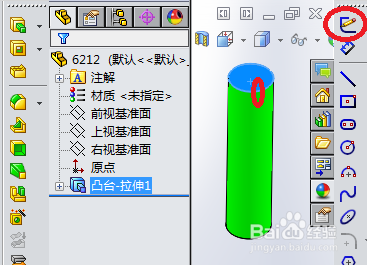

2、选一端面，单击【草图绘制】按钮，绘制出螺旋线的横断面草图。

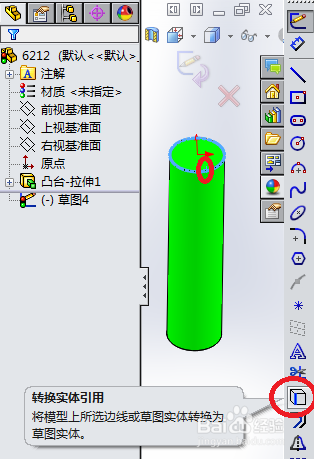

3、选圆柱边线，单击【转换实体引用】按钮，绘制出一个同圆柱端面边线大小相同的圆。

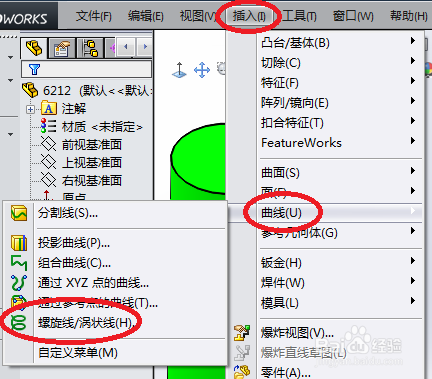

4、接着，在草图状态下，直接单击【插入】—【曲线】—【螺旋线/涡状线】。

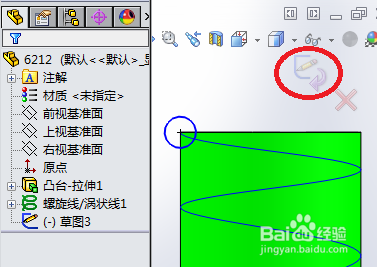

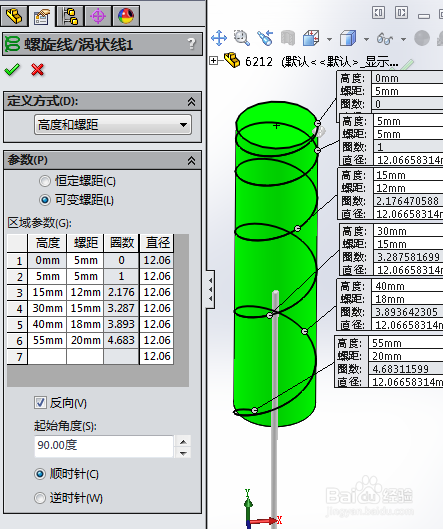

5、选取适合的【定义方式嘉滤淀驺】，点选【可变螺距】，在列表里输入参数，在【起始角度】里输入角度，例如输入90度，输入特殊角度，可以方便选取已有的基准面绘制扫描切除轮廓。

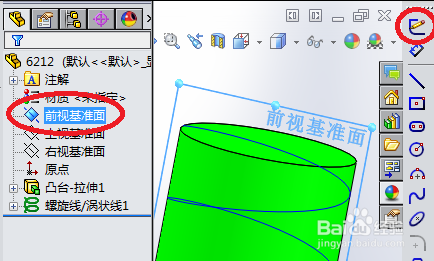

6、选择通过螺旋线起始点的已有基准面，单击【草图绘制】按钮。

7、绘制出扫描切除的轮廓后，点击【√】退出。

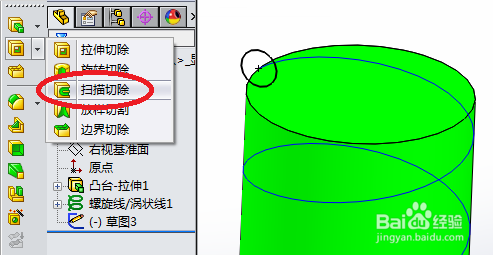

8、单击【扫描切除】按钮。

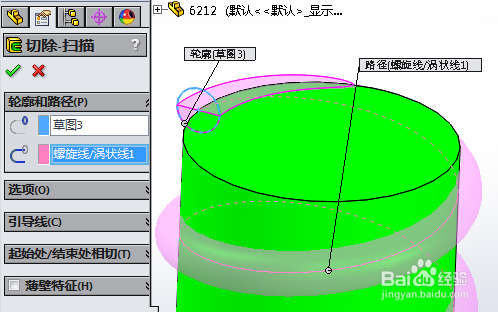

9、分别选取轮廓线和可变螺旋线。

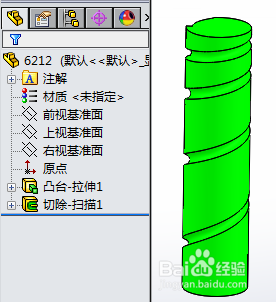

10、可变螺旋凹槽【扫描切除】完成。

11、可在我的百度经验里查看更多有关【扫描】命令操作的经验。
