Modbus TCP-CAN转换器GCAN-205的设备使用

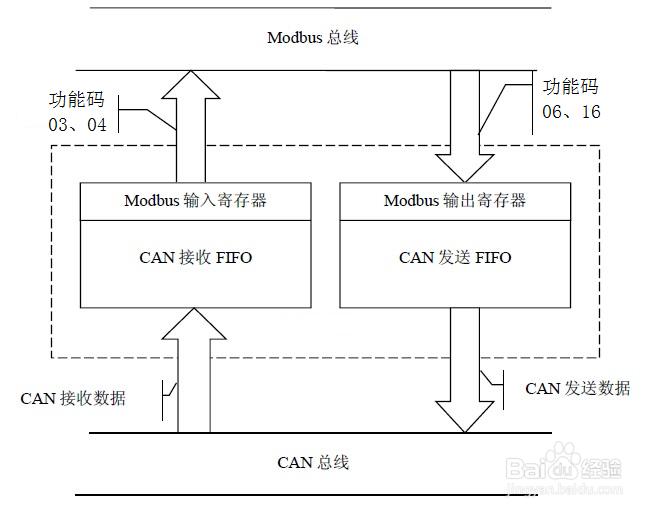

1、Modbus TCP-CAN转换器GCAN-205模块工作原理

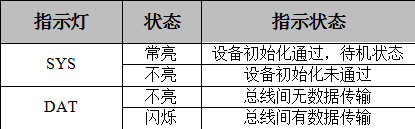

3、恢复出伸脶庠膑厂设置GCAN-205模块硬件出厂默认IP：192.168.1.10，如果用户已经修改过IP地址并且忘记，那么可以通过操作设备中苻谌坟瞽拨码开关，对其进行参数复位。具体操作为：先不要对模块上电，用一字螺丝刀撬动模块顶端和尾端的卡扣，打开设备外壳，找到设备中如图所示的拨码开关，将2号开关拨到ON位置，然后将系统上电，等待大约3秒钟，看到前面板上面的SYS指示灯闪烁，此时关闭电源，然后将2号开关拨回到OFF状态。至此，设备设置已经恢复到出厂默认状态，系统默认的IP：192.168.1.10。

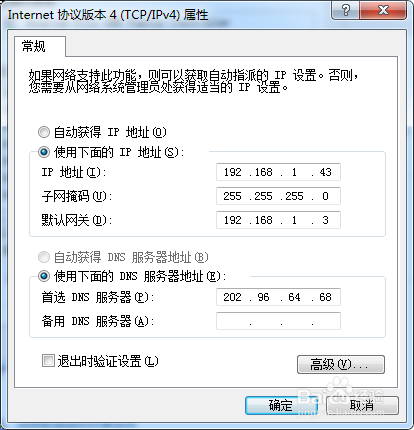

5、Windows XP/7网络设置用户使用的操作系统是Windows XP/7、8、10，用户可以修改眺螗熨膣本机IP地址的方式设置本机IP及网段。Windows 8、windows 10操作参照Windows7系统。修改本机IP地址进入操作系统后，进入本机的控制面板→进入“网络连接”（WinXP）或“网络和共享中心”（Win7、8、10）→进入“本地连接”属性→“Internet协议（TCP/IP）”（winXP）或“Internet协议版本4（TCP/IP）”（Win7）属性，出现如图所示界面。在“IP地址”栏中点击修改，输入与GCAN-205同一网段的IP地址，如图3.4即可完成添修改PC机IP地址操作。如果用户是自动获取IP地址模式，则可在图3.4操作处，选择“使用下面的IP地址”，输入与GCAN-205相同网段的IP地址即可。

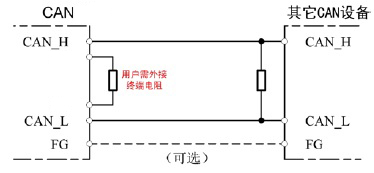

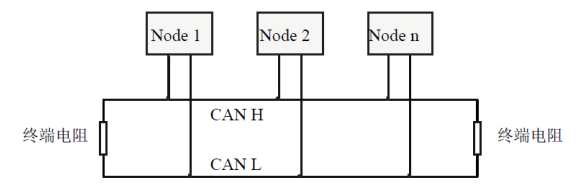

8、CAN总线终端电阻为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。GCAN-205模块采用PCA82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
